[DOSSIER VMC Simple Flux Hygro] : entrées d'air et bouches hygro

[DOSSIER VMC Simple Flux Hygro] : entrées d'air et bouches hygro
Par econology 26 juin 2013 13916 vues 7 commentaires

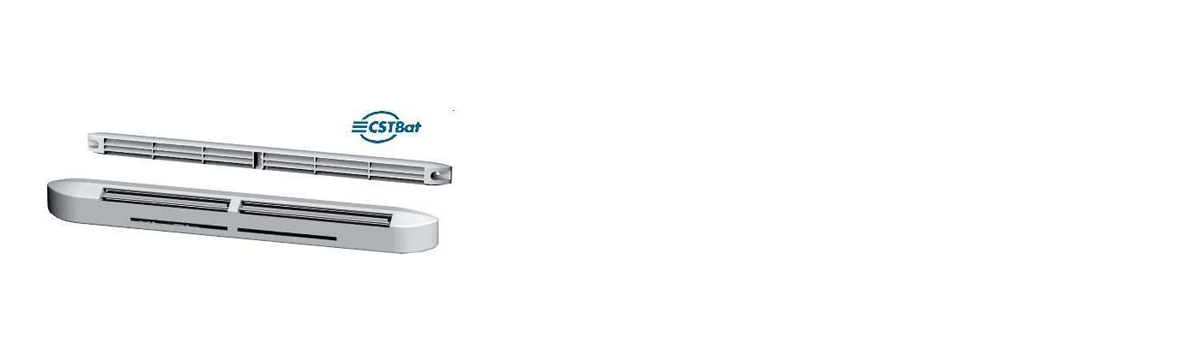

Les entrées d’air:

L’entrée d’air fait partie intégrante d’une installation VMC Simple Flux. Elle amène de l’air neuf de façon maîtrisée dans les pièces de vie du logement.

On distingue 2 types d’entrées d’air :

1)     Entrée d'air fixe / Autoréglable  :

-          L’entrée d’air autoréglable garde un débit constant.

2)     Hygroréglable :

-          L’entrée d’air hygroréglable régule automatiquement son débit en fonction de l’humidité de la pièce.



Toutes deux peuvent être acoustique, c'est à dire avec un indice d’atténuation acoustique par rapport aux bruits extérieurs (dB).

Fonctionnement des entrées d’air Auto :

fonctionnement entree air auto

Fonctionnement des entrées d’air Hygro :

fonctionnement entree air hygro

A l’intérieure des entrées d’air se trouve une membrane sensible à l’hygrométrie. Plus il y a d’hygrométrie, plus l’entrée d’air s’ouvre pour laisser passer l’air.

Les bouches d’extraction Hygroréglables :

Les bouches d’extractions hygroréglables sont équipées d’un clapet relié à un ruban hygrostatique qui se tend ou se détend selon l’humidité. Ainsi, l’ouverture du clapet varie afin de laisser passer l’air sortant.

Il existe 2 types de bouches d’extraction Hygroréglables :

1/ Salle de bain : Les bouches Hygroréglables ont un débit de base hygrorégulé compris entre 5 et 45 m³/h  sur laquelle agit le  ruban.

2/ Cuisine : Les bouches Hygroréglables ont un débit de base hygrorégulé compris entre 5 et 45 m³/h + un débit complémentaire qui peut être déclenché par :

- Bouton poussoir

- Détection de présence

- Cordelette

Pour les WC, on utilise des bouches autoréglables double débit de 5 à 30 m³/h .

Exemple les plus fréquents :

bouches hygro-          Bouche SDB : bouche standard plage usuelle de variation de 6 à 45 m³/h par le ruban.

-          Bouche Cuisine : plage usuelle de variation de 10 à 45 m³/h par le ruban + action débit de pointe à 135 m³/h pendant 30 min. A pile ou bien reliée à une cordelette ou à un bouton poussoir.

-          Bouche WC : bouches autoréglables double débit de 5 à 30 m³/h avec détecteur de présence.





Comment lire les débits sur les intitulés des bouches ? :

debits air

Bon à savoir :

Quel câble pour à la bouche cuisine ?

Du câble en 1.5 mm². Le bouton poussoir n’est pas relié à la VMC.

schéma disjoncteur vmc

schéma bp bouches

Quel bouton poussoir ?

Ils peuvent être ouverts ou fermés, il faut bien lire la notice de votre machine car cela dépend des marques. Le plus souvent les boutons poussoirs ont les deux câblages possibles, cependant il est préférable de prendre le bouton poussoir de la même marque que la machine.

Quelle protection électrique utiliser ?

Une protection par un disjoncteur 2A.

Quel câble pour la machine ?

Du câble 3G 1.5 mm².





La VMC Simple Flux Hygro, qu'est ce que c'est ? >>
