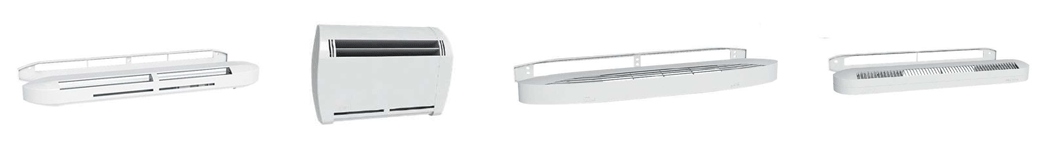

Guide de choix entrées d'air logements individuels

Par Admin 23 janvier 2023 12518 vues Pas de commentaires

Une VMC simple flux permet le renouvellement de l'air dans les logements individuels et collectifs, par l'extraction d'air au sein des pièces sanitaire et de la cuisine, générant ainsi un apport d'air via des entrées d'air (ou aérateurs) positionnées dans les pièces de vie (Salon, chambres). Le dimensionnement des bouches et des entrées d'air (débit) est déterminé par les arrêtés du 24/03/1982 et du 28/1983. Nous proposons ici les tableaux pour guider sur le choix des entrées d'air auto et hygro, en fonction de cette réglementation.Données issues de l'avis Technique Anjos 14.5/17-2268_V2

Pour le dimensionnement des bouches d'extraction, vous pouvez consulter le guide ici

Tableau de choix des débits pour entrées d'air autoréglables

Avec une VMC autoréglable, le débit d'air extrait est constant, au moyen de bouches et d'entrées d'air autoréglables, et ce indépendamment des conditions climatiques.

En fonction de la structure de votre logement (nombre de pièces à vivre et pièces sanitaires), déterminez le nombre et le débit des entrées d'air nécessaires, pour la chambre et pour le séjour. Les débits proposés par les entrées d'air sont de 15, 22, 30 ou 45 m3/h.

Nombre de pièces principales	Débit requis entrée d'air (m3/h)
Nombre de pièces principales	Séjour	Chambres
F1	2x45
F2	2x30	30
F3	2x30	30
F4	45	30
F5	45	30
F6	45	22
F7	45	22

Guide de choix des entrées d'air autoréglables :

Toutes les entrées d'air proposées dans ce guide contiennent également le auvent extérieur ainsi que les vis et caches-vis.

Isolement acoustique : c'est la capacité d'atténuation du bruit de circulation de l'air dans l'entrée d'air. Plus celui-ci est élevé, meilleure est la performance acoustique

Gamme	Entaille	Acoustique	Avec rallonge acoustique supp.	Débit	Isolement acoustique	Montage
Isola 2 22	354 x 12 mm	Oui	Non	22 m3/h	39 dB	Parois vert.
Isola 2 30	354 x 12 mm	Oui	Non	30 m3/h	39 dB	Parois vert.
Isola 2 45	354 x 12 mm	Oui	Non	45 m3/h	37 dB	Parois vert.
Isola 2 22 RA	354 x 12 mm	Oui	Oui	22 m3/h	41 dB	Parois vert.
Isola 2 30 RA	354 x 12 mm	Oui	Oui	30 m3/h	41 dB	Parois vert.
Isola 2 45 RA	354 x 12 mm	Oui	Oui	45 m3/h	39 dB	Parois vert.
Esea 15	354 x 12 mm 250 x 15/12 mm	Oui	Non	15 m3/h	37 dB	Parois vert.
Esea 22	354 x 12 mm 250 x 15/12 mm	Oui	Non	22m3/h	37 dB	Parois vert.
Esea 30	354 x 12 mm 250 x 15/12 mm	Oui	Non	30 m3/h	37 dB	Parois vert.
Esea 45	354 x 12 mm	Oui	Non	45 m3/h	35 dB	Parois vert.
Mini Esea 15	250 x 12 mm 172 x 12 mm	Oui	Non	15 m3/h	37 dB	Parois vert.
Mini Esea 22	250 x 12 mm 172 x 12 mm	Oui	Non	22 m3/h	37 dB	Parois vert.
Mini Esea 30	250 x 12 mm	Oui	Non	30 m3/h	35 dB	Parois vert.
Mini Esea 15 RA	250 x 12 mm 172 x 12 mm	Oui	Oui	15 m3/h	40dB	Parois vert.
Mini Esea 22 RA	250 x 12 mm 172 x 12 mm	Oui	Oui	22 m3/h	40dB	Parois vert.
Mini Esea 30 RA	250 x 12 mm	Oui	Oui	30 m3/h	39 dB	Parois vert.
Kit EM A 15	Diam 125 mm	Oui	-	22 m3/h	41dB	Traversée de mur
Kit EM A 30	Diam 125 mm	Oui	-	30 m3/h	41dB	Traversée de mur
Kit EM A 45	Diam 125 mm	Oui	-	45 m3/h	38 dB	Traversée de mur
M-G 15	354 x 12 mm	Non	Non	15 m3/h	33 dB	Parois vert.
M-G 22	354 x 12 mm	Non	Non	22 m3/h	33 dB	Parois vert.
M-G 30	354 x 12 mm	Non	Non	30 m3/h	33 dB	Parois vert.
M-G 45	354 x 12 mm	Non	Non	45 m3/h	32 dB	Parois vert.
VM-G 15	250 x 15/12 mm	Non	Non	15 m3/h	34 dB	Parois vert.
VM-G 22	250 x 15/12 mm	Non	Non	22 m3/h	33 dB	Parois vert.
VM-G 30	250 x 15/12 mm	Non	Non	30 m3/h	32 dB	Parois vert.
L 30 S	341 x 31 mm	Non	Non	30 m3/h	31 dB	Parois vert.
L 30 S 45	341 x 31 mm	Non	Non	45 m3/h	31 dB	Parois vert.

Tableau de choix des débits pour entrées d'air hygrorégable

Les VMC simple flux hygroréglable assurent une modulation des débits en fonction du niveau d'humidité. Le dimensionnement des entrées d'air est fonction du type de ventilation (hygro A, hygro B ou gaz)

- Hygro A : Bouches hygroréglables associées à des entrées d'air autoréglables

- Hygro B : Bouches hygroréglables associées à des entrées d'air hygroréglables

- Gaz : (collectif seulement) bouches thermomodulantes en cuisine, bouches hygro en pièces sanitaires, associées à des entrées d'air auto ou hygro

Ci-dessous le dimensionnement réglementaire des entrées d'air en fonction du type de logement et du type de ventilation (données en m3/h -- HY = hygroréglable) :

Nombre de pièces principales	VMC hygro A		VMC hygro B		VMC gaz
Nombre de pièces principales	Séjour	Chambres	Séjour	Chambre	Séjour	Chambre
F1	2 x 45		2 x HY ou 1 x 45		2 x 45
F2	2 x 30	30	HY	HY	2 x 30	30
F3	2 x 30	30	HY	HY	2 x 30	30
F4	45	30	HY	HY	45	30
F5	45	30	HY	HY	60	HY
F6	45	22	HY	HY	60	HY
F7 et	45	22	HY	HY	60	HY

Guide de choix des entrées d'air hygroréglables :

Les entrées d'air proposées redirigent vers les pages produits des références en question. Celles-ci contiennent le auvent extérieur, ainsi que les vis et caches vis.

Isolement acoustique : c'est la capacité d'atténuation du bruit de circulation de l'air dans l'entrée d'air. Plus celui-ci est élevé, meilleure est la performance acoustique

Gamme	Entaille	Acoustique	Avec rallonge acoustique supp.	Débit	Isolement acoustique	Montage
Isola HY	354 x 12 mm	Oui	Non	5 à 45 m3/h	37 dB	Parois vert.
Isola HY RA	354 x 12 mm	Oui	Oui	5 à 45 m3/h	39 dB	Parois vert.
Aira HY	354 x 12 mm	Non	Non	5 à 45 m3/h	32 dB	Parois vert.
EM HY 100	Diam 100 mm	Oui	-	5 à 45 m3/h	40 dB	Traversée de mur
EM HY 125	Diam 125 mm	Oui	-	5 à 45 m3/h	40 dB	Traversée de mur
