- La description
-
Détails
Puits Provençal avec croix de maintenance et prise d'air Helios ECONONAME Référence Fabriquant : KITPUITSELEG2
Le kit puits provençal associé à un ventilateur ou une VMC simple-flux permet de rafraichir votre logement en été et de préchauffer l'air entrant en hiver. Associé à une VMC double flux, le kit puits provençal permet d'améliorer son rendement en récupérant l’énergie du sous sol.

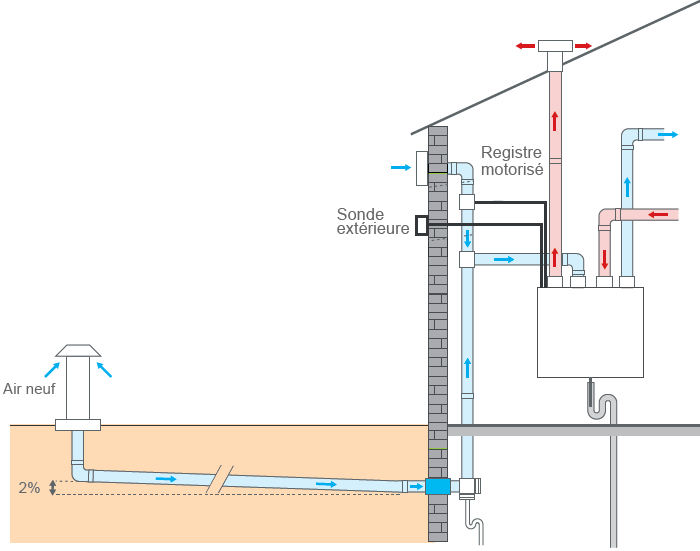

Schéma de principe : Puits provençal avec VMC double flux.
L'air passe par la prise d'air neuf et circule dans la couronne où il bénéficie de la chaleur / fraicheur du sol. Un registre (non fourni) ouvre la récupération depuis la prise d'air extérieur, ou bien depuis le puits canadien. Le registre est commandé par une sonde qui évalue la différence de température ext / int. Ce dispositif permet d'améliorer le rendement de la VMC. En hiver, l'air provenant su puits canadien est plus chaud qu'à l'extérieur, et plus frais en été.
- Composition Du Kit
-

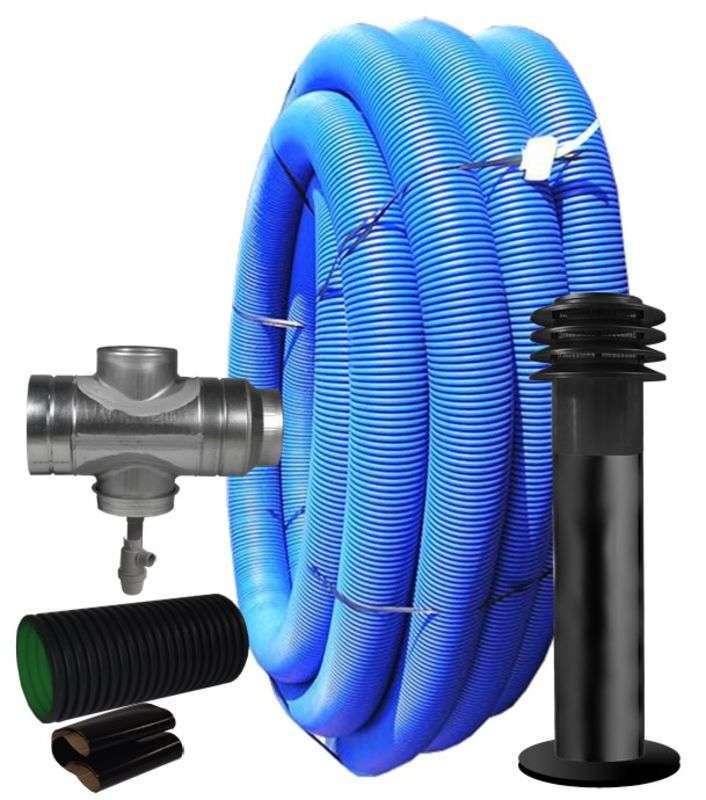

Puits Provençal 1*50m avec croix de maintenance et borne de prise d'air Elégance (ref KITPUITSELEG) :
1 Borne Galva d´Aspiration Noire Elegance Ø200 H=1100mm (+ filtre poche anti-bactérien G4)
1 Couronne de 50m - Tube Annelé intérieur lisse Ø200mm (Øint. 172mm) - Qualité Alimentaire
1 Adaptateur de raccordement avec récupération des condensats
1 Traversée MMDV longueur 50cm Øint. 200mm (pour tuyau Ø 180 à 200mm) + gaine thermo rétractable

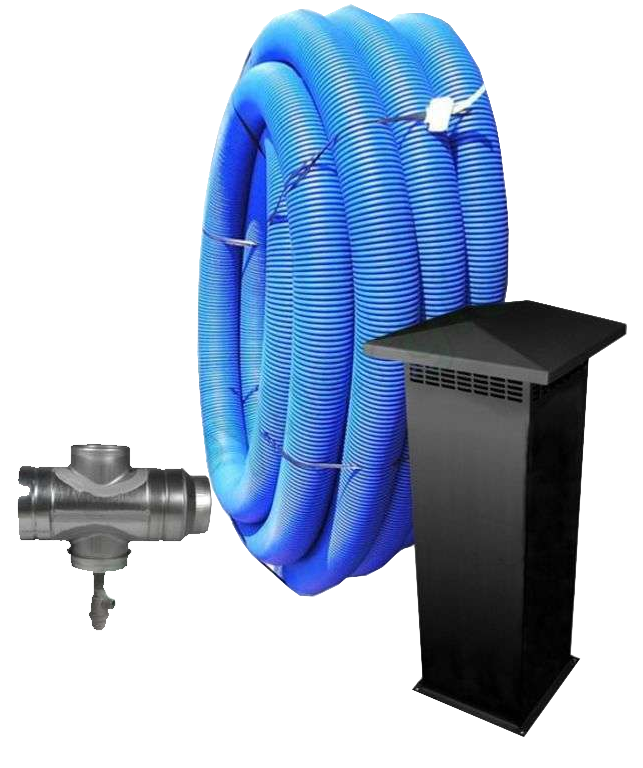

Puits Provençal 1*50m avec croix de maintenance et borne de prise d'air noire (ref KITPUITSSTD) :
1 Borne Galva d´Aspiration Noire Classique (LxlxH) 250x250x840mm Ø200 (+ filtre G4)
1 Couronne de 50m - Tube Annelé intérieur lisse Ø200mm (Øint. 172mm) - Qualité Alimentaire
1 Adaptateur de raccordement avec récupération des condensats

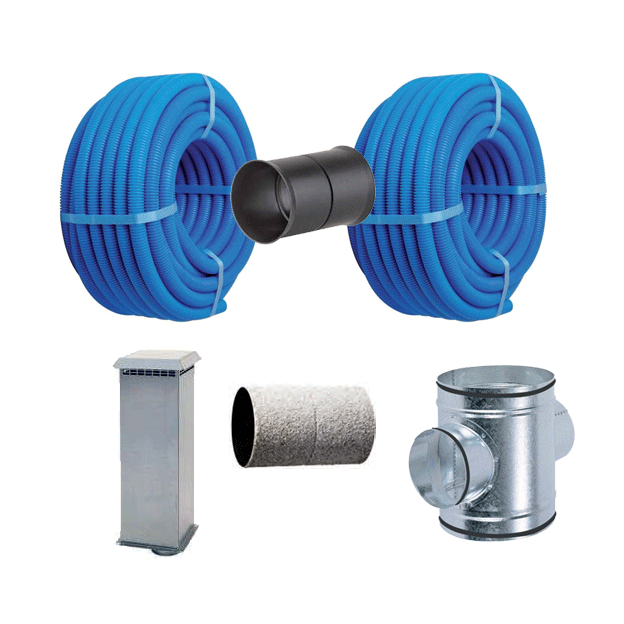

Puits Provençal avec croix de maintenance et prise d'air grise :
1 prise d’air neuf galva (PAG 1 * 200)
2 Collecteurs géothermiques PEHD DN 200 de 25 m
1 Manchon de liaison DN 200 avec 2 joints
1 Traversée de mur DN 200 avec 1 joint (DN ext 235 mm)
1 Croix équerre ⌀200/160 galva avec joints (CX 200/160 J)
1 Bouchon ⌀160 alu avec purge (BMF 160 AL/P)
1 Bouchon mâle/femelle ⌀200 galva (BMF 200)
250gr. Gel alimentaire pour assemblage tubes PEHD
1 joint supplémentaire DN 200
15m Bande d'étanchéité PE rétractable 50mm (KSB)

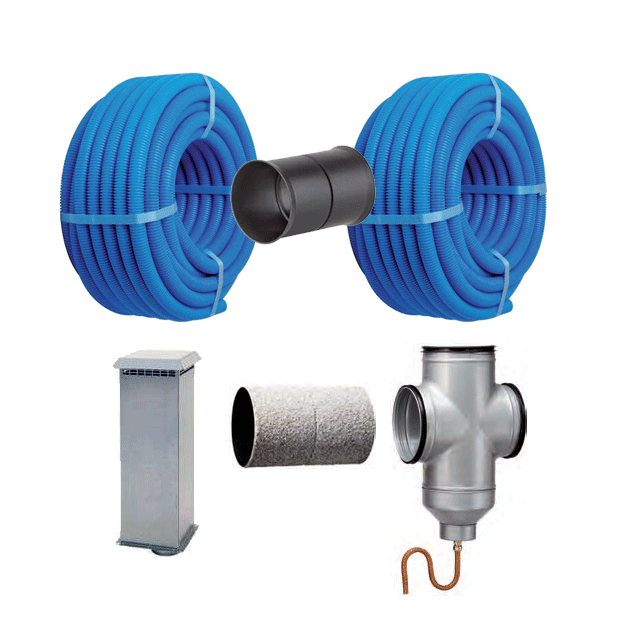

Puits Provençal avec croix de maintenance Helios et prise d'air grise :
1 prise d’air neuf galva (PAG 1 * 200)
2 Collecteurs géothermiques PEHD DN 200 de 25 m
1 Manchon de liaison DN 200 avec 2 joints
1 Traversée de mur DN 200 avec 1 joint (DN ext 235 mm)
1 Croix de récupération des condensats avec joint (LEWT-F)
250gr. Gel alimentaire pour assemblage tubes PEHD
1 joint supplémentaire DN 200
15m Bande d'étanchéité PE rétractable 50mm (KSB)

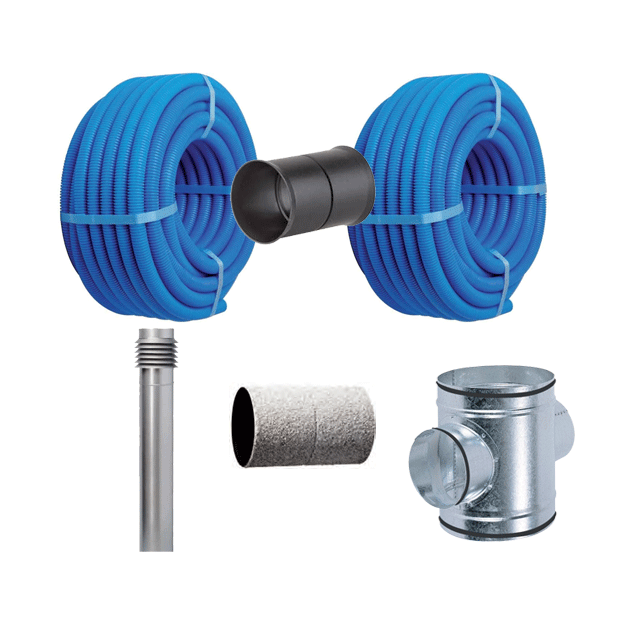

Puits Provençal avec croix de maintenance et prise d'air Helios :
1 borne prise d'air galva D200 LEWT-A Helios + filtre G3
2 Collecteur géothermique PEHD DN 200 de 25 m
1 Manchon de liaison DN 200 avec 2 joints
1 Traversée de mur DN 200 avec 1 joint(DN ext 235 mm)
1 Croix équerre ⌀200/160 galva avec joints (CX 200/160 J)
1 Bouchon ⌀160 alu avec purge (BMF 160 AL/P)
1 Bouchon mâle/femelle ⌀200 galva (BMF 200)
250gr. Gel alimentaire pour assemblage tubes PEHD
1 joint supplémentaire DN 200
15m Bande d'étanchéité PE rétractable 50mm (KSB)

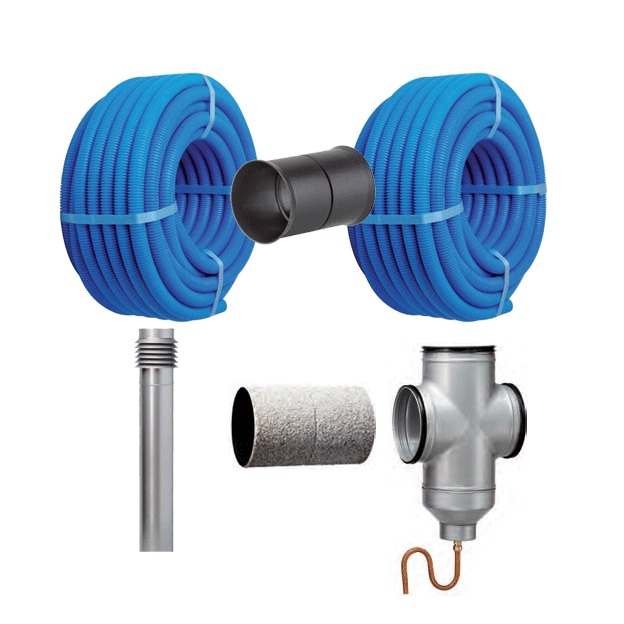

Puits Provençal avec croix de maintenance Helios et prise d'air Helios :
1 borne prise d'air galva D200 LEWT-A Helios + filtre G3
2 Collecteurs géothermiques PEHD DN 200 de 25 m
1 Manchon de liaison DN 200 avec 2 joints
1 Traversée de mur DN 200 avec 1 joint (DN ext 235 mm)
1 Croix de récupération des condensats avec joint (LEWT-F)
250gr. Gel alimentaire pour assemblage tubes PEHD
1 joint supplémentaire DN 200
15m Bande d'étanchéité PE rétractable 50mm (KSB)
- Caractéristiques
-
Informations complémentaires
Performances / Données Afin d’obtenir un bon rendement thermique, le collecteur doit être enterré à une profondeur minimumde 1,2 m.
A cette profondeur la température du sous-sol reste à peu près constante toute l’année (env. 8 à12 °C). Pour bénéficier d’une température de sous-sol plus importante et gagner en constance, il faut enfouir le collecteur plus profondément.
Lors de l’enfouissement, respecter une pente pour l’évacuation des condensats d’au moins 2%.
Pour favoriser l’échange thermique, la vitesse de passage de l’air dans le tube ne doit pas dépasser 2,5 m/s. Respecter une distance min. de 0,80 m entre les collecteurs si le réseau est divisé en tronçons parallèles.
Afin de réduire les pertes de charges, il est recommandé d’avoir un rayon de courbure d’au moins 1 m.
Le collecteur doit reposer sur un lit de sable stabilisé et être recouvert de 20-30 cm de sable 0-4mm compacté. La tranchée doit être remblayée de préférence avec de la terre. La longueur totale du collecteur doit être minimum 40 mètres.
Produits de la gamme Retrouvez les autres produits de la gamme ICI
