Kit Puits Provençal

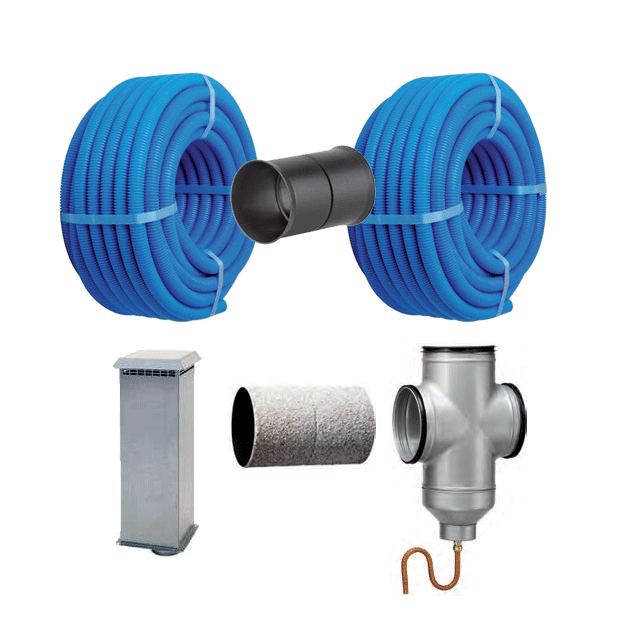

Description produit : Kit complet Puits Provençal avec prise d’air neuf galva, 2x25m collecteur géothermique PEHD et manchon, traversée de mur, croix pour maintenance et récupération des condensats.

  • Kit Puits Provençal
  • ECONONAME Kit Puits Provençal
    • EAN : 3664132000078
  • Description produit : Kit Puits Provençal

  • 1 318,73 €
    Option disponible :

    Départ 24/72h

  • +
    Moins cher ailleurs ?

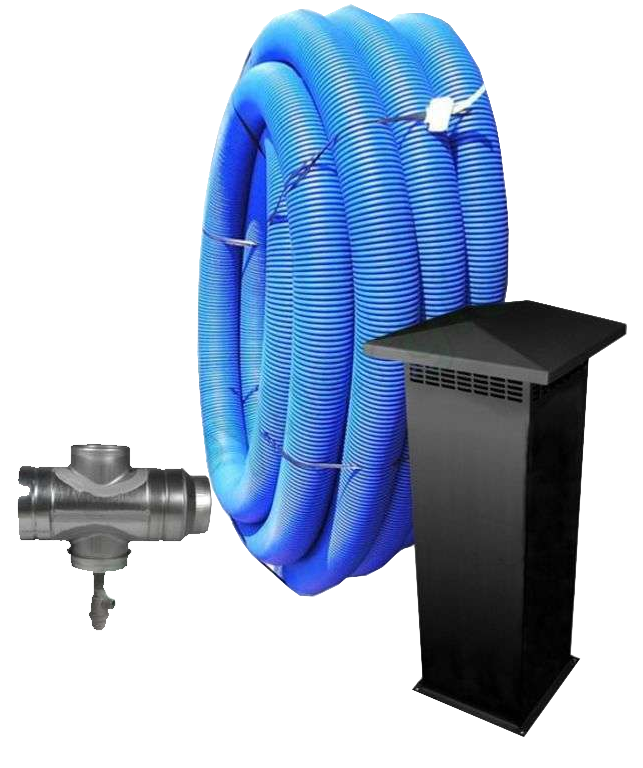

  • Kit Puits Provençal avec croix équerre Helios
  • ECONONAME Kit Puits Provençal avec croix équerre Helios
    • EAN : 3664132000085
  • Description produit : Kit Puits Provençal avec croix équerre Helios

  • 1 421,81 €
    Option disponible :

    Départ 24/72h

  • +
    Moins cher ailleurs ?

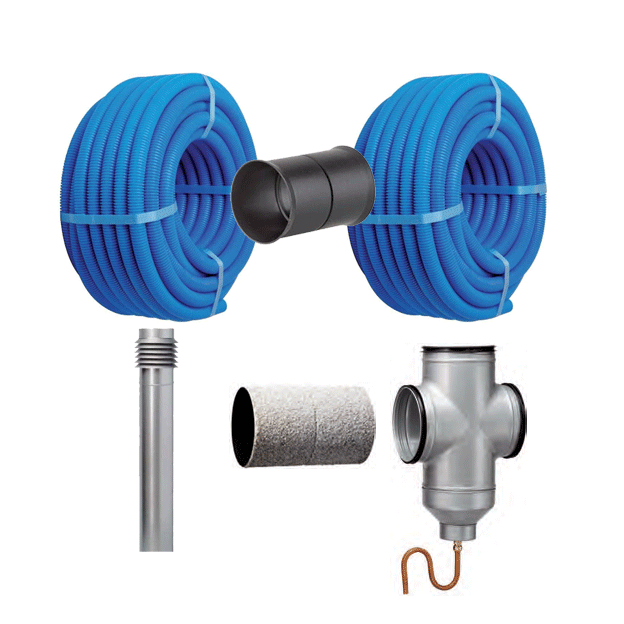

  • Kit Puits Provençal avec croix équerre et prise d'air Helios
  • ECONONAME Kit Puits Provençal avec croix équerre et prise d'air Helios
    • EAN : 3664132000092
  • Description produit : Kit Puits Provençal avec croix équerre et prise d'air Helios

  • 1 593,78 €
    Option disponible :

    Départ 24/72h

  • +
    Moins cher ailleurs ?
  • Kit Puits Provençal prise d'air Helios
  • ECONONAME Kit Puits Provençal prise d'air Helios
    • EAN : 3664132000108
  • Description produit : Kit Puits Provençal prise d'air Helios

  • 1 400,20 €
    Option disponible :

    Départ 24/72h

  • +
    Moins cher ailleurs ?
Produits Complémentaires
Description

Détails

Le kit puits provençal associé à un ventilateur ou une VMC simple-flux permet de rafraichir votre logement en été et de préchauffer l'air entrant en hiver. Associé à une VMC double flux, le kit puits provençal permet d'améliorer son rendement en récupérant l’énergie du sous sol.

puits_provencal-kit

Composition kit puits provencal econoname

Composition Du Kit

Pièces principales :

Kit Puits Provençal avec croix Atlantic
(ref kit_puits_provencal)

1 prise d’air neuf galva (PAG 1 * 200)
2 Collecteurs géothermiques PEHD DN 200 de 25 m
1 Manchon de liaison DN 200 avec 2 joints
1 Traversée de mur DN 200 avec 1 joint
1 Croix équerre ⌀200/160 galva avec joints (CX 200/160 J)
1 Bouchon ⌀160 alu avec purge (BMF 160 AL/P)
1 Bouchon mâle/femelle ⌀200 galva (BMF 200)

Kit Puits Provençal avec croix Helios (ref kit_puits_provencal_CXH)

1 prise d’air neuf galva (PAG 1 * 200)
2 Collecteurs géothermiques PEHD DN 200 de 25 m
1 Manchon de liaison DN 200 avec 2 joints
1 Traversée de mur DN 200 avec 1 joint
1 Croix de récupération des condensats avec joint (LEWT-F)

Kit Puits Provençal avec croix Atlantic et prise d'air Helios
(ref kit_puits_provencal_PAGH)

1 borne prise d'air galva D200 LEWT-A Helios + filtre G3
2 Collecteur géothermique PEHD DN 200 de 25 m
1 Manchon de liaison DN 200 avec 2 joints
1 Traversée de mur DN 200 avec 1 joint
1 Croix équerre ⌀200/160 galva avec joints (CX 200/160 J)
1 Bouchon ⌀160 alu avec purge (BMF 160 AL/P)
1 Bouchon mâle/femelle ⌀200 galva (BMF 200)

Kit Puits Provençal avec croix et prise d'air Helios
(ref kit_puits_provencal_CXH)

1 borne prise d'air galva D200 LEWT-A Helios + filtre G3
2 Collecteurs géothermiques PEHD DN 200 de 25 m
1 Manchon de liaison DN 200 avec 2 joints
1 Traversée de mur DN 200 avec 1 joint
1 Croix de récupération des condensats avec joint (LEWT-F)


Accessoires communs aux 2 kits :
250gr. Gel alimentaire pour assemblage tubes PEHD
1 joint supplémentaire DN 200
15m Bande d'étanchéité PE rétractable 50mm (KSB)

Caractéristiques

Informations complémentaires

Avantages

– Préchauffe l’air en saison froide.
– Evite le givrage de l’échangeur de la VMC double flux.
– Rafraîchit l’air en saison chaude.
– Permet de limiter le réchauffage de l’air neuf aux périodes de très basses températures.

Matériaux / Construction

Prise d’air en tôle galvanisé. Chapeau monté sur charnières pour l’accès au filtre, maintien en position fermée magnétique. Grillage filtre de type G4. Peinture possible.

Collecteur flexible coextrudé en polyéthylène de qualité alimentaire,⌀ ext. 200 mm. Annelé à l’extérieur et lisse à l’intérieur. 100% sans dégagement de solvant.

Traversée de mur en polypropylène, revêtement extérieur granuleux; ⌀ int. 200 mm.

Croix de maintenance en ⌀ 200 mm. Sortie vers la VMC ou le ventillateur en ⌀ 160 mm.

Performances / Données

Afin d’obtenir un bon rendement thermique, le collecteur doit être enterré à une profondeur minimumde 1,2 m.

A cette profondeur la température du sous-sol reste à peu près constante toute l’année (env. 8 à12 °C). Pour bénéficier d’une température de sous-sol plus importante et gagner en constance, il faut enfouir le collecteur plus profondément.

Lors de l’enfouissement, respecter une pente pour l’évacuation des condensats d’au moins 2%.

Pour favoriser l’échange thermique, la vitesse de passage de l’air dans le tube ne doit pas dépasser 2,5 m/s. Respecter une distance min. de 0,80 m entre les collecteurs si le réseau est divisé en tronçons parallèles.

Afin de réduire les pertes de charges, il est recommandé d’avoir un rayon de courbure d’au moins 1 m.

Le collecteur doit reposer sur un lit de sable stabilisé et être recouvert de 20-30 cm de sable 0-4mm compacté. La tranchée doit être remblayée de préférence avec de la terre. La longueur totale du collecteur doit être minimum 40 mètres.

Dimensions Borne de Prise d'air Dimensions : 300 x 300 x 800 mm.
