Détails
Composez votre VMC double flux Zehnder EVO et tout son réseau

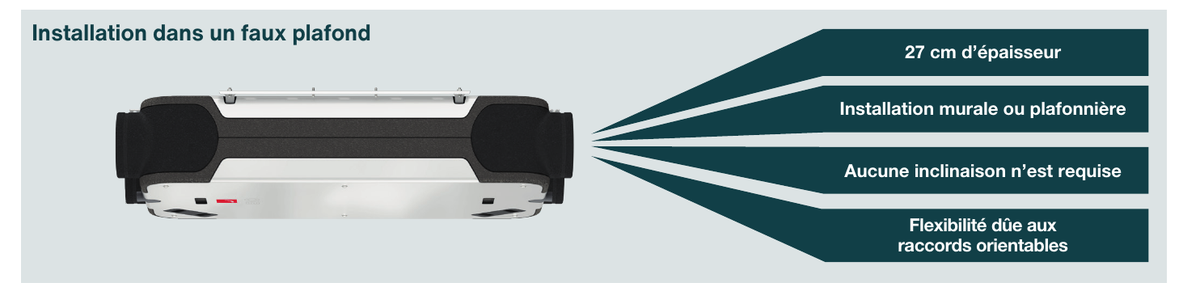

La gamme Zehnder EVO est une ventilation double flux ultra compacte : 21 cm d’épaisseur pour l’EVO 2, 27 cm pour l’EVO 3. Elle s’installe indifféremment au plafond, en faux plafond ou en applique murale, sans inclinaison, ce qui en fait une solution particulièrement adaptée à la rénovation et aux logements où la place manque.
Ce pack vous laisse composer l’installation complète : la centrale, le conduit primaire isolé ComfoPipe, les caissons de répartition ComfoWell, le réseau semi-rigide ComfoTube, les boîtiers ComfoCase, les bouches ComfoValve Luna, les grilles de façade et la commande. Chaque famille dispose de sa propre ligne : vous choisissez la référence et la quantité dont vous avez besoin, et le prix se met à jour au fur et à mesure.

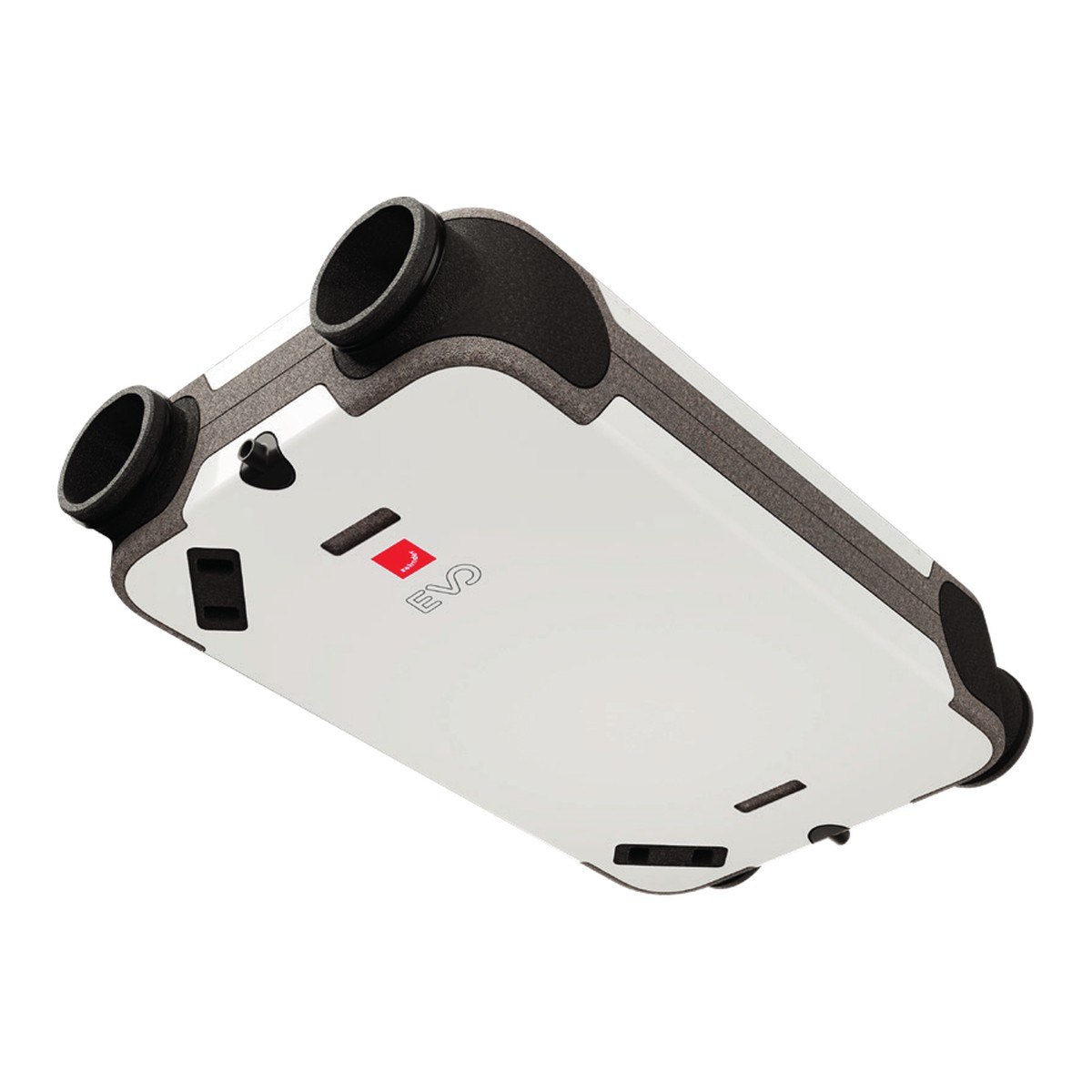

La centrale : EVO 2 ou EVO 3
Les deux modèles partagent la même conception et les mêmes raccords Ø 160 orientables. Ils se distinguent par le débit et l’encombrement :

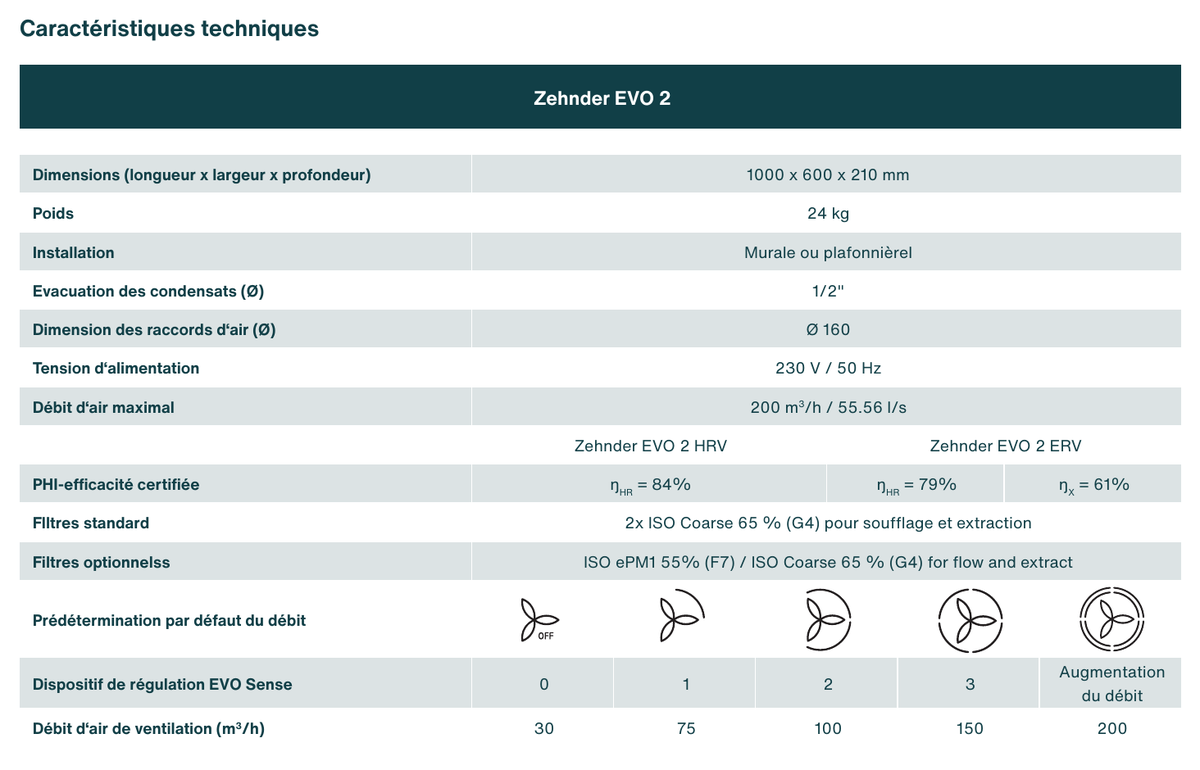

- Zehnder EVO 2 — jusqu’à 200 m³/h, 1000 × 600 × 210 mm, 24 kg. Certifié PassivHaus avec échangeur standard et enthalpique.

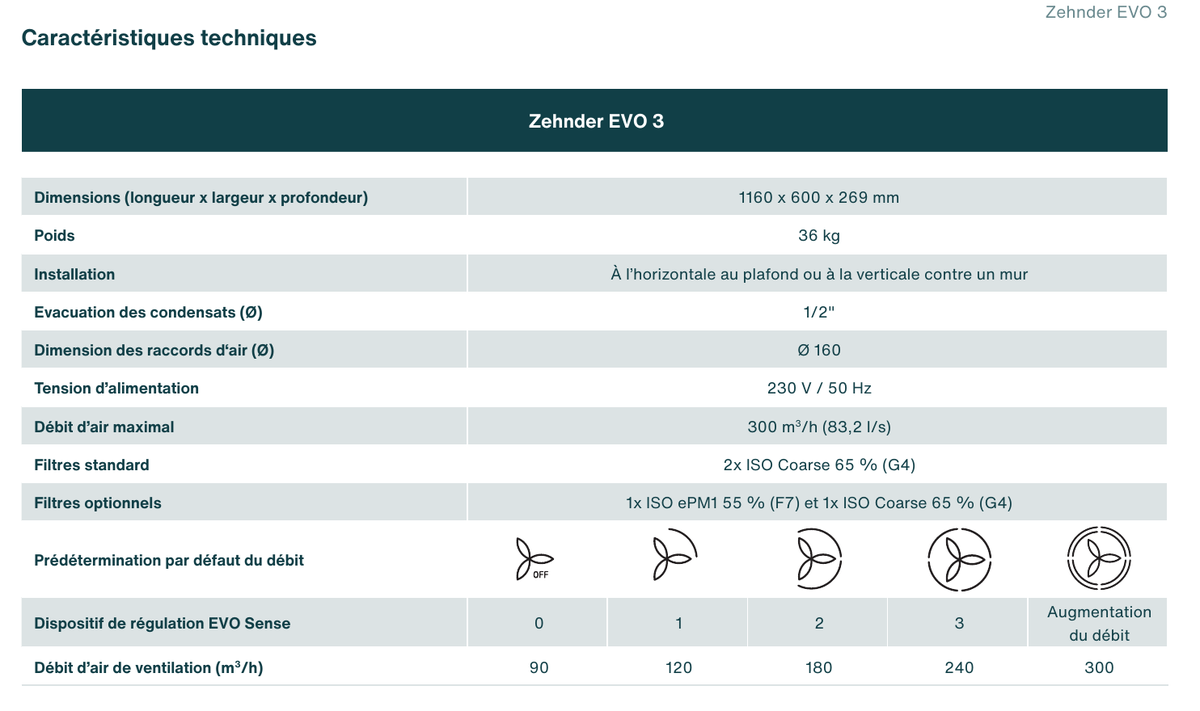

- Zehnder EVO 3 — jusqu’à 300 m³/h, 1160 × 600 × 269 mm, 36 kg. Certifié PassivHaus avec échangeur standard, 87 % de récupération de chaleur à 206 m³/h selon EN 13141-7.
Chacun existe en quatre versions : HRV (échangeur à contre-courant standard), ERV (échangeur enthalpique, qui restitue aussi l’humidité et autorise la pose en rampant), et les déclinaisons PRH de ces deux versions, avec préchauffeur électrique intégré pour la protection antigel.

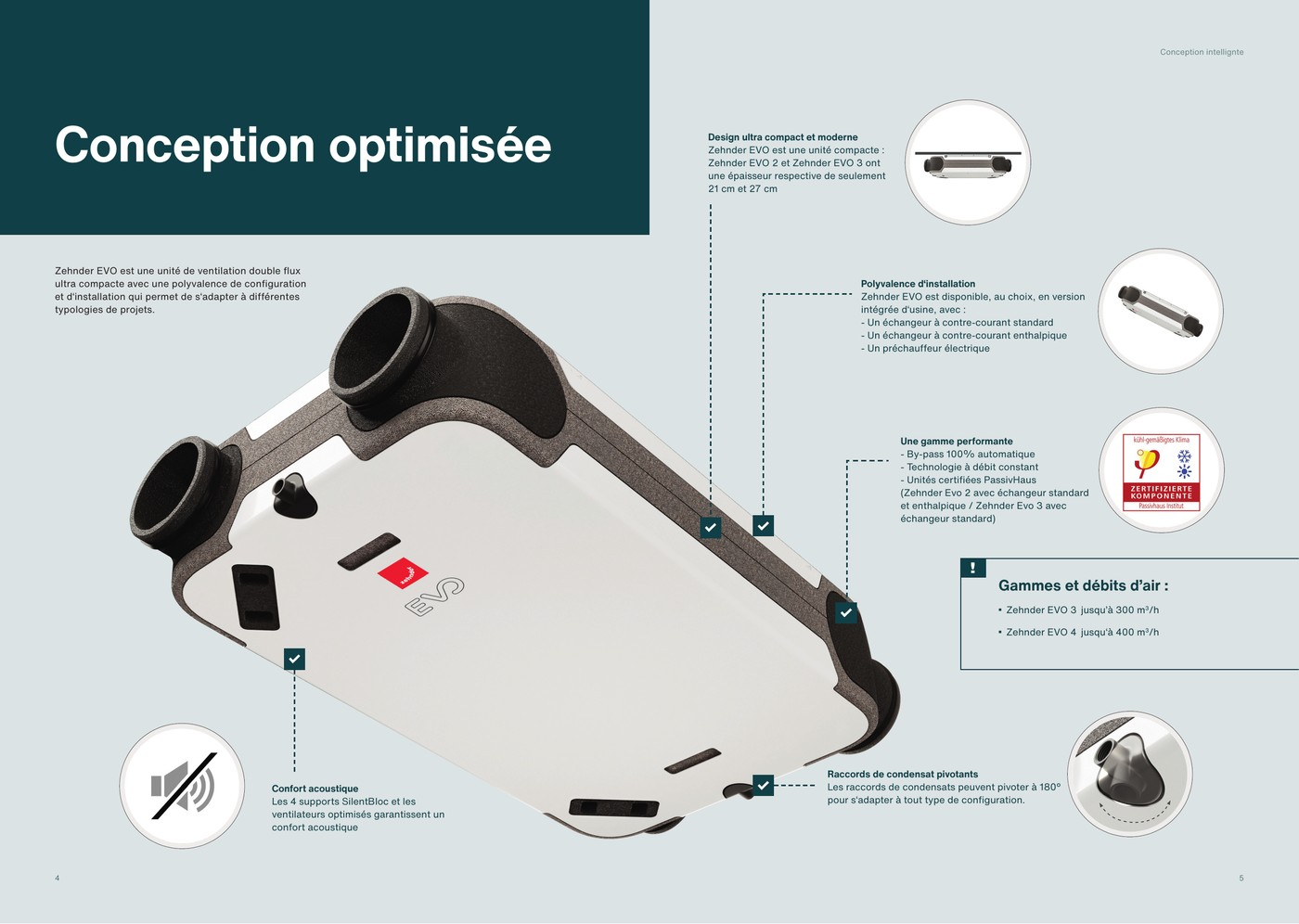

Les deux unités disposent d’un by-pass 100 % automatique, de la technologie à débit constant et de quatre supports SilentBloc antivibratiles.

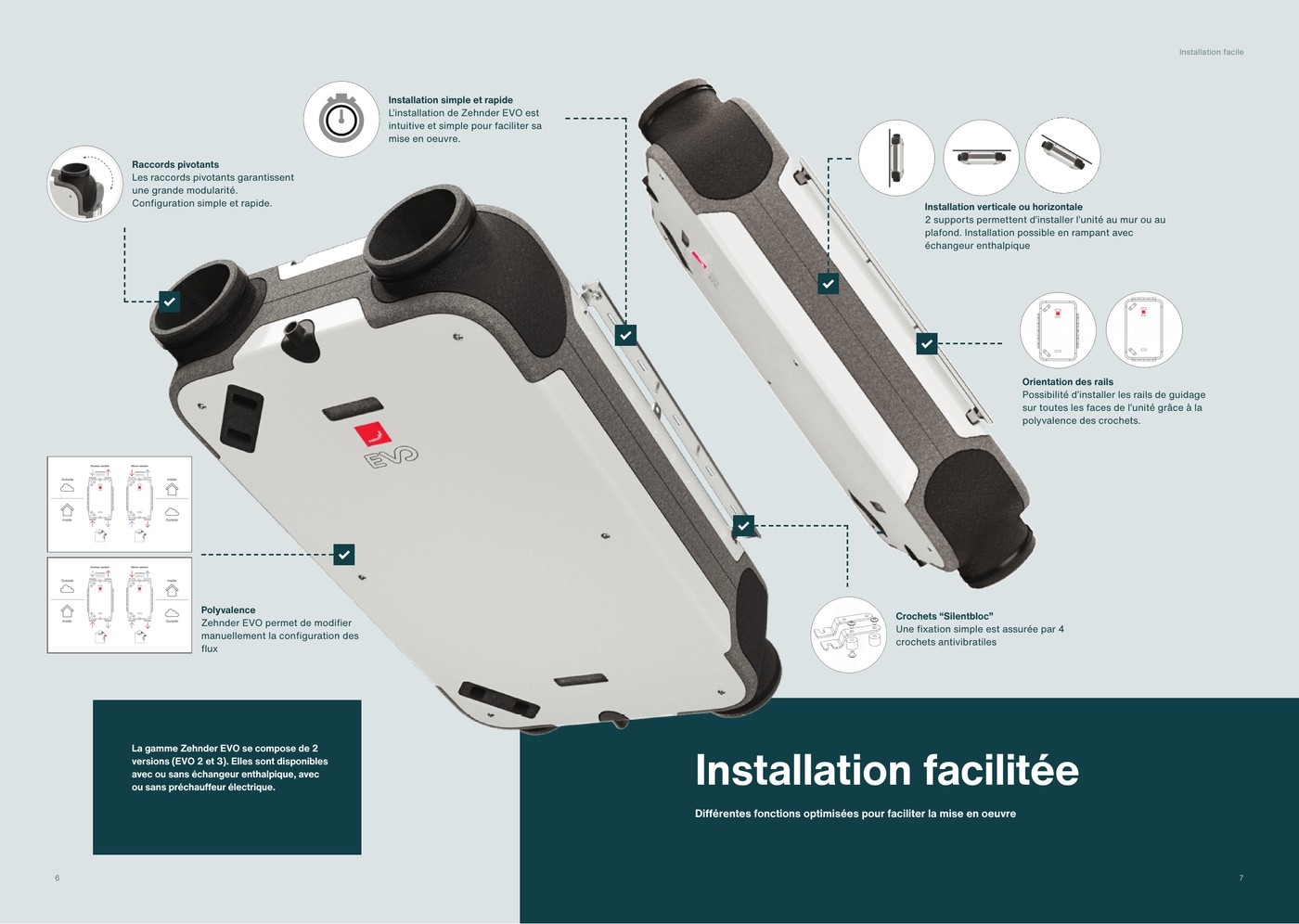

Une installation qui s’adapte au chantier
Les quatre coudes orientables permettent de raccorder l’unité au réseau dans l’axe ou à 90°, et les raccords de condensat pivotent de 190°. Sur les versions sans préchauffeur, la configuration des flux se modifie directement à l’installation par un cavalier entre les bornes 9 et 10 : une seule référence couvre les versions gauche et droite.

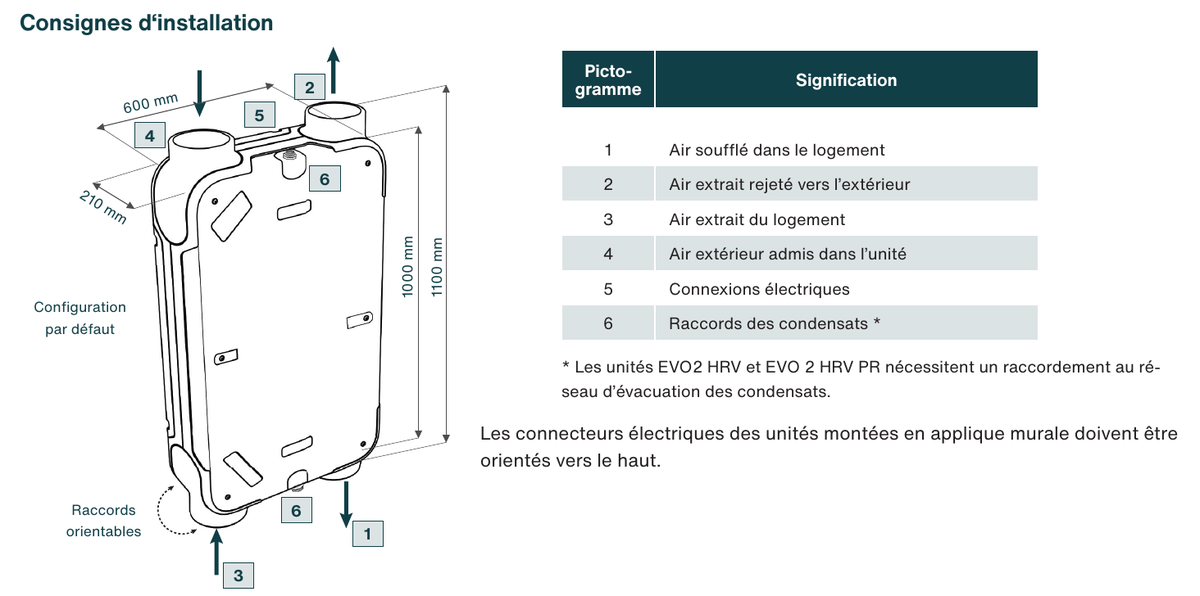

Les unités HRV et HRV PRH demandent un raccordement au réseau d’évacuation des condensats — le siphon sec avec adaptateur proposé dans ce pack y répond. En applique murale, les connecteurs électriques doivent impérativement être orientés vers le haut.

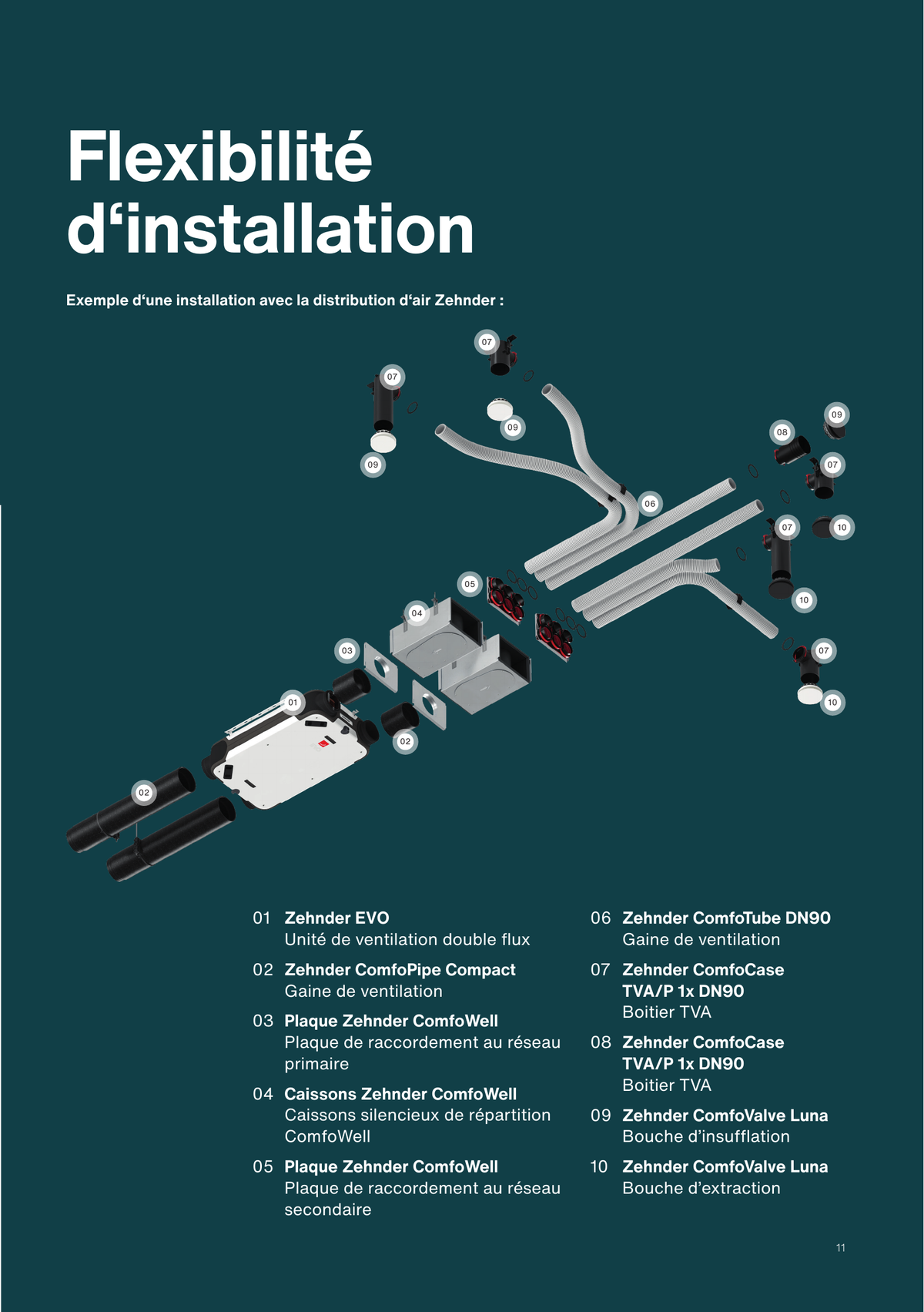

Le réseau de distribution Zehnder
1. Le réseau primaire — ComfoPipe
Entre la centrale et la façade, l’air neuf et l’air rejeté circulent dans du conduit isolé en polyéthylène, qui évite toute condensation. Deux gammes au diamètre des raccords EVO :
- ComfoPipe Compact D 160/190 — conduit, coude 45° et manchon, plus un raccord Flex pour les liaisons souples.
- ComfoPipe Plus DN 160/246 — même logique, avec une épaisseur d’isolant supérieure pour les passages en volume non chauffé.
2. La répartition — caissons ComfoWell
Les caissons ComfoWell se posent en modules empilés de part et d’autre de la centrale, un pour le soufflage, un pour l’extraction. Trois briques sont proposées dans les cinq tailles 220, 320, 420, 520 et 625 :
- le caisson silencieux de répartition, qui casse le bruit de l’unité ;
- le caisson filtrant, quand on veut filtrer l’air au départ du réseau ;
- le caisson de renvoi d’angle, pour orienter le réseau à 90°.
Le caisson se ferme par deux plaques : côté primaire une plaque de raccordement au diamètre du ComfoPipe (, DN 160 ), côté secondaire une plaque de montage percée de 4 à 12 piquages en DN 75 ou DN 90 selon la taille du caisson. Des filtres de rechange F7, F9 et charbon actif sont disponibles pour chaque taille.
3. Le réseau secondaire — ComfoTube
Du caisson aux bouches, le conduit semi-rigide ComfoTube en PEHD alimentaire se pose en DN 90 ou en DN 75, par couronnes de 50 m. Sa paroi intérieure lisse empêche le dépôt de poussière, ne produit pas d’électricité statique et se nettoie. Chaque diamètre dispose de son coude 90°, de son manchon, de son bouchon, de son joint torique, de ses supports et de ses clips ComfoFix ; le DN 90 reçoit en plus un embranchement en Y à 45° et une version isolée ComfoTube Therm pour les traversées de volume non chauffé. Une pièce de transition permet de passer du DN 90 au DN 75.
4. Les terminaux — ComfoCase et ComfoValve Luna
Les boîtiers ComfoCase TVA-P reçoivent le ComfoTube et présentent un piquage D 125 prêt à recevoir la bouche : boîtier droit, boîtier de hauteur 400 mm, plénum terminal 2×90, plénum coudé à 90° et plénum terminal métal. Les supports de montage réglables et le kit de montage facilitent la pose entre solives.
Les bouches ComfoValve Luna existent en version insufflation et en version extraction, en S 125 / E 125 et en S 12 / E 12. Pour les pièces qui demandent une portée de jet importante, les bouches LongFlow prennent le relais. Enfin les grilles de transfert ComfoDuct assurent le passage d’air entre les pièces lorsque le détalonnage des portes ne suffit pas.
5. Les traversées d’enveloppe
En façade, la grille combinée ComfoEdge Dupla DN 160 regroupe la prise d’air neuf et le rejet d’air vicié dans un seul percement, en blanc ou en inox, version gauche ou droite. Des grilles inox simples et un chapeau de toiture ardoise complètent la gamme pour les rejets en toiture.

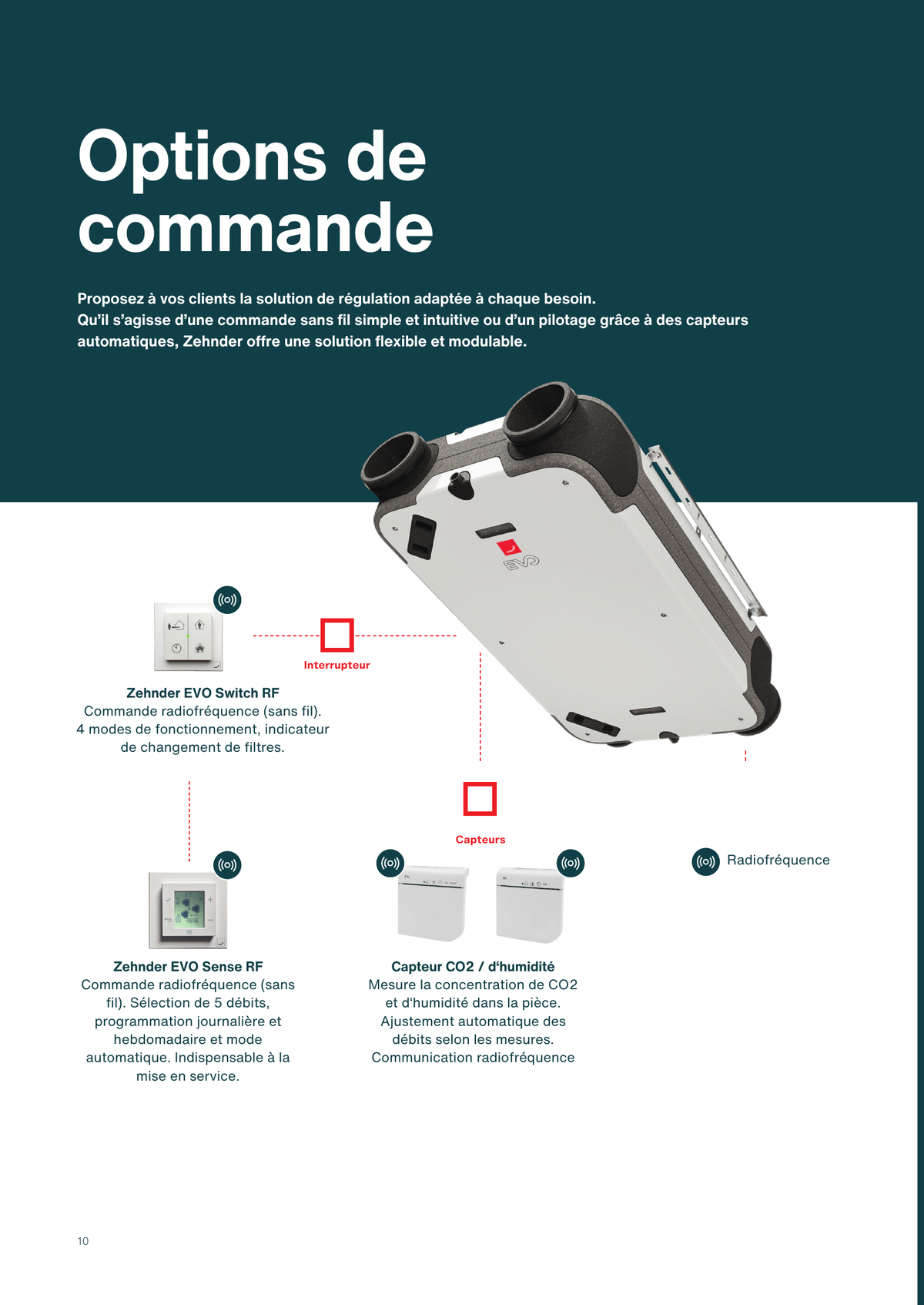

La commande
Zehnder EVO se pilote exclusivement en radiofréquence : les unités n’ont pas d’afficheur.
- EVO Sense RF — commande intelligente à 5 débits, programmation journalière et hebdomadaire, mode automatique. Elle est indispensable à la mise en service et aux réglages de l’installation. Alimentée en 220 V.
- EVO Switch RF — interrupteur sans fil à 4 modes avec indicateur de changement de filtre, sur pile CR-2032, aucun câblage.
- Capteur de CO² RF et capteur d’humidité RF — ils ajustent le débit à la demande, pièce par pièce.
Raccordement électrique
Les deux unités s’alimentent en 230 V / 50 Hz. Les notices Zehnder imposent l’installation d’un disjoncteur de sécurité assurant la coupure de l’alimentation, conformément à la NF C 15-100. Le disjoncteur proposé dans ce pack est un 1P+N 3 kA courbe C 16 A : il couvre aussi bien les versions sans préchauffeur, qui consomment moins de 100 W, que les versions PRH dont le préchauffeur électrique appelle une intensité bien supérieure.
- Composition Du Kit
-
Centrale double flux Zehnder EVO 2 ou EVO 3, HRV ou ERV, avec ou sans prechauffeur electrique (471100170, 471100172, 471100173, 471100184, 471100174, 471100176, 471100183, 471100185) Siphon sec avec adaptateur (471100021) Jeux de filtres EVO 2 et EVO 3, G4/G4 ou F7/G4 (471100064, 471100065, 471100066, 471100067) Commande radiofrequence EVO Sense RF et EVO Switch RF (471100018, 471100017) Capteurs radiofrequence CO2 et humidite (471100022, 471100023) Conduit primaire isole ComfoPipe Compact D160/190 : conduit, coude 45 degres, manchon, raccord Flex (990328693, 990328694, 990328695, 990328765) Conduit primaire isole ComfoPipe Plus DN160/246 : conduit, coude 45 degres, manchon (990328700, 990328701, 990328702) Grilles de facade combinees ComfoEdge Dupla DN160 blanche ou inox, gauche ou droite (990430574, 990430575, 990430576, 990430577) Grilles exterieures combinees et grille inox 280x280 DN160 (990430594, 990430595, 990430584) Chapeau de toiture metal ardoise (320000121) Caissons silencieux de repartition ComfoWell CW-S 220 a 625 (990323500, 990323501, 990323502, 990323504, 990323505) Caissons filtrants ComfoWell CW-F 220 a 625 (990323550, 990323551, 990323552, 990323554, 990323555) Caissons de renvoi d'angle ComfoWell CW-D 220 a 625 (990323530, 990323531, 990323532, 990323620, 990323630) Plaques de raccordement au reseau primaire DN125, DN160 et DN200 (990323510, 990323511, 990323625, 990323512, 990323627, 990323564, 990323637, 990323629, 990323514, 990323639) Plaques de montage au reseau secondaire DN75 et DN90, de 4 a 12 piquages (990323610, 990323612, 990323621, 990323614, 990323631, 990323611, 990323613, 990323622, 990323615, 990323632) Filtres de rechange ComfoWell F7, F9 et charbon actif (990323601, 990323602, 990323603, 990323604, 990323607, 990323608, 990323651, 990323654) Conduit semi-rigide ComfoTube DN90 : couronne 50 m, version isolee Therm, coude 90 degres, embranchement Y 45 degres, manchon, bouchon, joint, support et clips ComfoFix (990328096, 990328030, 990322153, 990328509, 990328109, 990328263, 990328363, 990327201, 990326059) Conduit semi-rigide ComfoTube DN75 : couronne 50 m, coude 90 degres, manchon, bouchon, joint, support et clips ComfoFix (990328094, 990322152, 990328107, 990328262, 990328362, 990327200, 990326057) Transition DN90 vers DN75 et sangle de fixation (990322010, 990327820) Boitiers terminaux ComfoCase TVA-P et plenums D125, kit et supports de montage, extension TVA-CLRF (990326146, 990326141, 990326148, 990326144, 990320713, 990326153, 990326152, 990326137) Bouches ComfoValve Luna insufflation et extraction, S125, E125, S12 et E12 (705613126, 705613128, 705613135, 705613133) Filtre G3 pour bouche (990320032) Bouches longue portee LongFlow (990326254, 990326253) Grilles de transfert ComfoDuct (990324052, 990324053) Disjoncteur 1P+N 3 kA courbe C 16 A
- Caractéristiques
-
Informations complémentaires
Caractéristiques
Moteur basse consommation Non - Questions Produit
-
