Détails

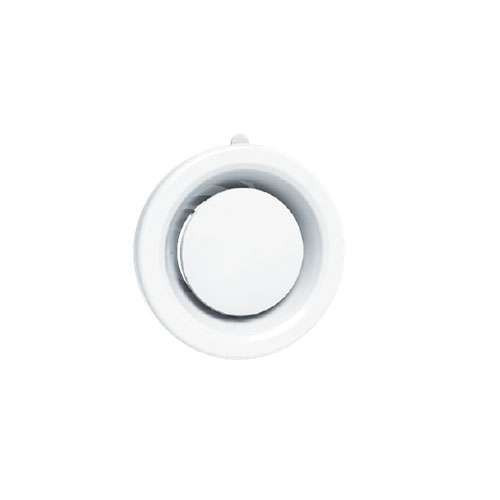

La bouche VMF permet d’obtenir des débits fixes de 30 à 90 m³/h suivant le réglage de l’obturateur dans le cône d’aspiration. Elle est principalement installée en salle de bains. Sauf indication, la bouche VMF est calibrée à 30 m³/h sous une différence de pression de 100 Pascals.
VMF : le réglage du débit d’extraction s’effectue en déplaçant plus ou moins l’obturateur central dans le cône d’aspiration. L’index (1) de l’obturateur central sera placé en face du repère annulaire se trouvant à l’intérieur du cône d’aspiration. Il conviendra de vérifier que le hélicoïdale avant de bloquer la vis pointeau (2) .
Mise en oeuvre :
Les bouches VMF et VMRC se montent par simple emboîtement sur :
• Manchette Ø 99, 116, 120, 125, 150 ou 160 mm, fixées sur le conduit par du mastic colle ou maintenues avec un joint pour les Ø 99, 116, 125 et 160 mm;
• Manchon placo 3 griffes Ø 100/80 mm, fixation du conduit par collier;
• Manchon placo Ø 125, maintien et étanchéité du conduit par un joint;
• Manchon tôle de traversée de dalle Ø 125, fixation et étanchéité du conduit par un joint. - Caractéristiques
-
Informations complémentaires

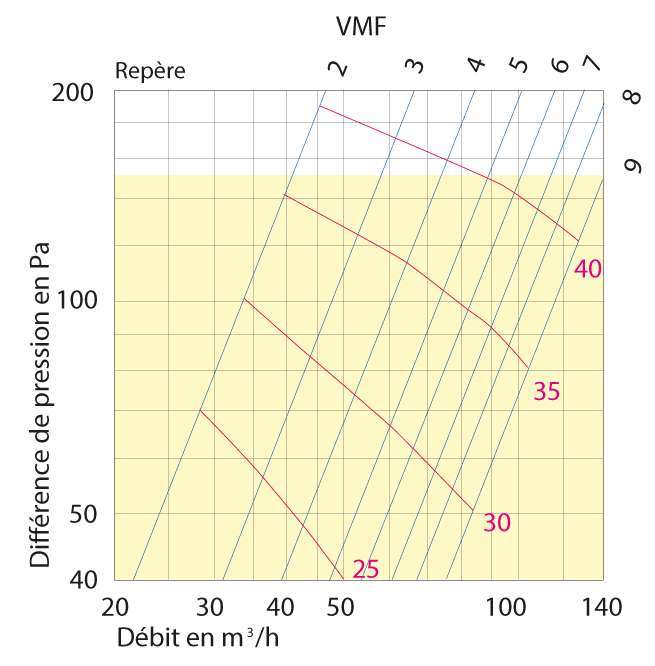

Performances / Données Diamètre normé (mm) Non - Questions Produit
-
