Kit GENIUS LC pour T3 JEREMIAS
EKKOAIR Kit VMC double flux

Kit VMC double flux GENIUS pour logement collectif T3

Ce kit réunit tout ce qu'il faut pour ventiler un T3 en double flux : la centrale GENIUS à échangeur thermique, les deux réseaux — insufflation et extraction —, les bouches, les régulateurs de débit. Il est dimensionné pour un logement de 2 chambres comptant 1 salle de bains et 1 WC, soit 6 bouches Auréa Ø 125.

Version logement collectif : elle ne contient ni prise d'air ni chapeau de toiture, puisque l'immeuble mutualise la prise et le rejet sur son conduit commun. Pour une maison individuelle, c'est la version maison individuelle, qui embarque le terminal, qu'il faut prendre.

Ce que le kit apporte

• Une centrale 88 % de rendement selon NF EN 13141-7, 8 vitesses de 45 à 225 m³/h
• Un moteur EC à 0,29 W/m³/h et 31,4 dB(A) : la machine s'oublie
• 100 m d'EkkoFlex Ø 75 et 25 supports, de quoi tirer les deux réseaux
• 6 bouches Auréa Ø 125 avec leurs manchons et leurs régulateurs de débit réglables
• Le siphon de condensat, souvent oublié dans les commandes à la pièce

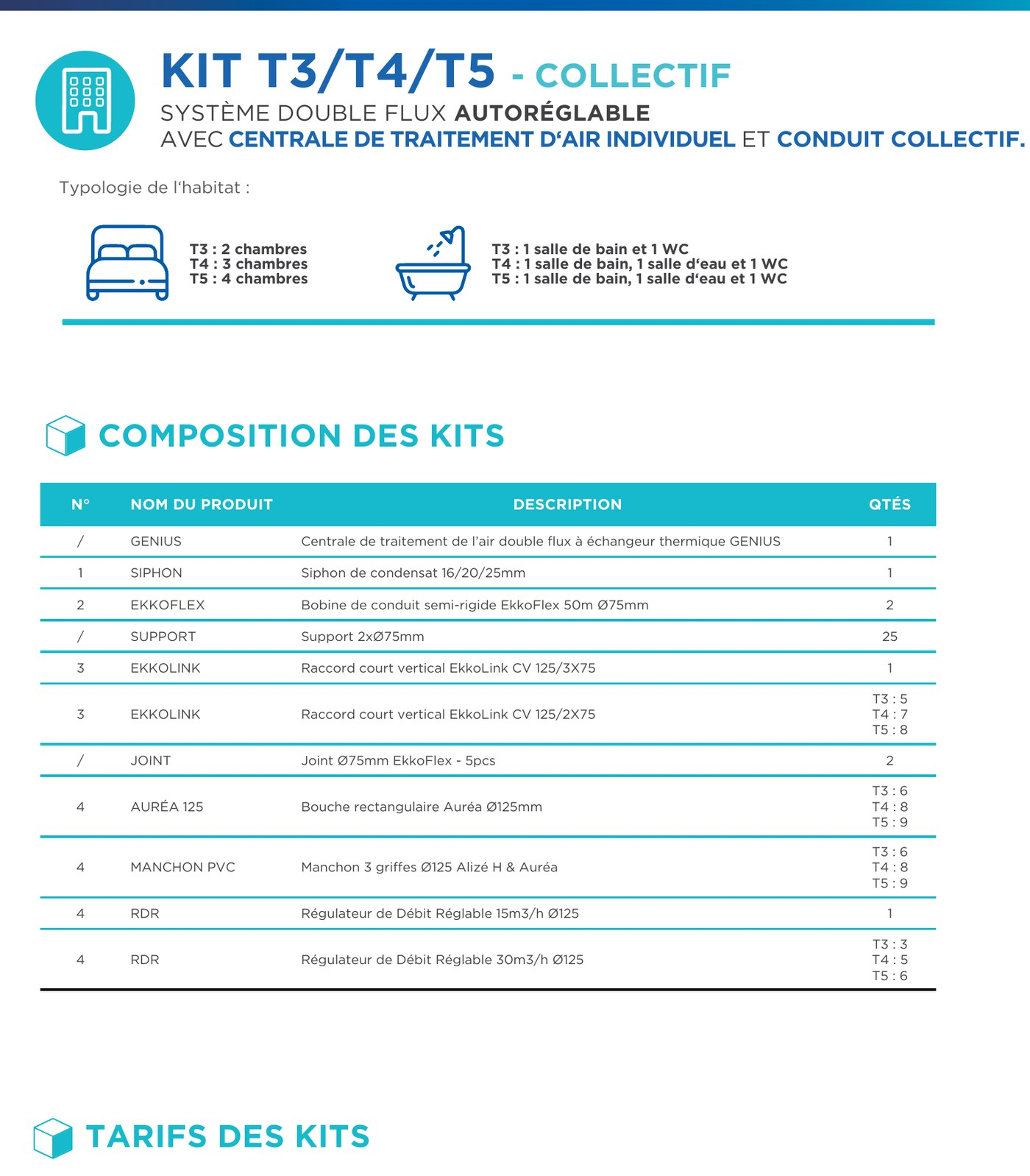

La nomenclature complète, référence par référence et au quantitatif, figure dans l'onglet Composition du kit de cette fiche.

Orientation, filtres et by-pass

Trois points font la souplesse de pose de cette centrale. Son orientation gauche ou droite se choisit sur un sélecteur intégré : pas de version à commander, la même machine s'adapte au sens du local. Ses piquages sont orientables, ce qui rattrape un tracé contraint sans multiplier les coudes. Et ses deux filtres M5 (ePM10 55 %) sont extractibles par le dessus, donc remplaçables sans démonter la centrale — un filtre F7 ou F9 peut leur être substitué pour une filtration fine.

Le by-pass est entièrement automatique. En hiver, l'air neuf traverse l'échangeur et récupère la chaleur de l'air extrait. En été, dès que la température intérieure dépasse 23 °C, que l'extérieur est au-dessus de 17 °C et que l'intérieur est plus chaud que l'extérieur, un volet mécanique s'efface et l'air soufflé contourne l'échangeur : le logement se rafraîchit la nuit sans climatisation.

Le réseau autour de la centrale

Le double flux travaille en circuit fermé : deux réseaux, pas un. L'insufflation distribue l'air neuf filtré vers les chambres et le séjour, l'extraction reprend l'air vicié dans la cuisine, la salle de bains et les WC. Les deux passent par des conduits semi-rigides EkkoFlex Ø 75 raccordés à la centrale par des boîtes de distribution EkkoBox ou des raccords EkkoLink, et débouchent sur des bouches Auréa ou Boréa équipées de régulateurs de débit RDR. Prise et rejet d'air se font en Ø 160, par une grille de façade et un chapeau de toiture.

Pas d'entrées d'air en menuiserie : en double flux, l'air neuf arrive par la machine.

Installation et garantie

Pose en faux plafond, en comble ou sur cloison murale. Console multifonction filaire fournie avec 10 m de câble. Garantie 2 ans.
