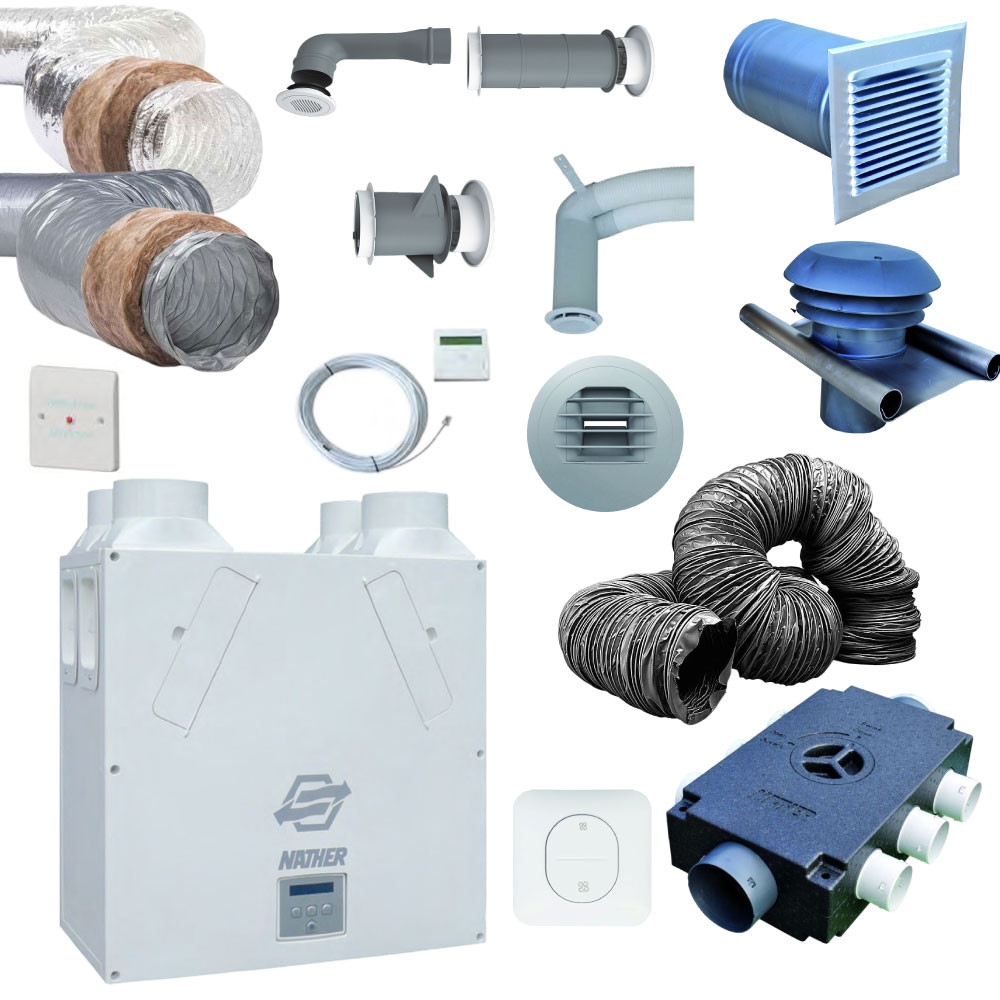

Un pack, votre installation ULTIMO au complet
Ce pack réunit sur une seule fiche la centrale double flux NATHER ULTIMO et l’intégralité du réseau aéraulique Nather qui va avec. Vous composez vous-même votre installation, pièce par pièce, avec les quantités exactes de votre chantier : rien de superflu, rien qui manque le jour de la pose.
L’ULTIMO couvre les logements du T2 au T5 et plus, de 2 à 5 sanitaires, avec des débits de 60 à 135 m³/h au régime permanent. Ses 4 piquages Ø 125 mm sont démontables et orientables à 90°, ce qui lui permet de s’adapter à peu près n’importe quelle configuration de local technique.
La centrale ULTIMO
Un condensé de performance

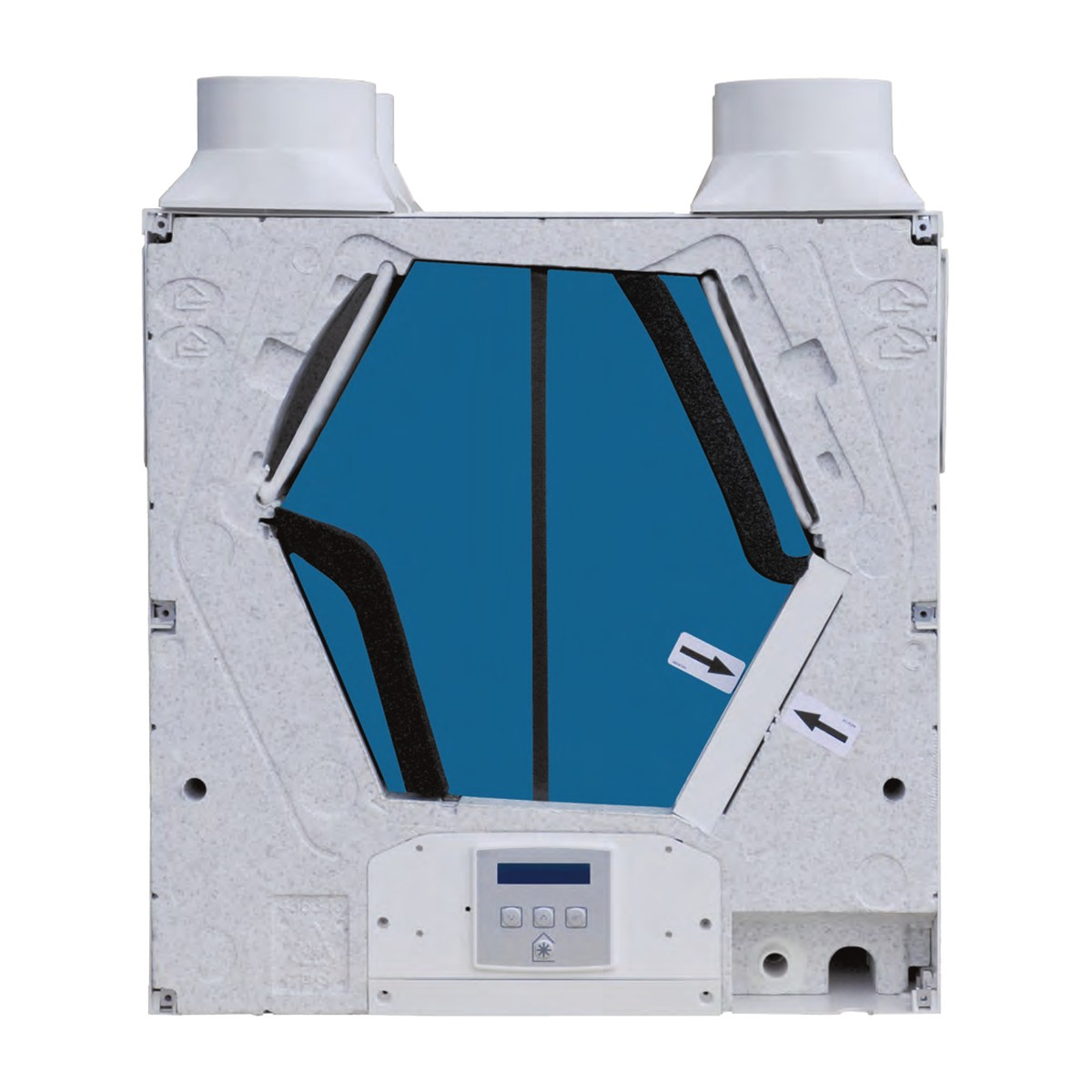

- Échangeur à plaques à contre-courant en polyéthylène, rendement thermique 85 % selon l’essai NF VMC-205 — jusqu’à 25 % d’économie sur la facture de chauffage.
- Moteurs EC à très basse consommation : 27,5 W-Th-C en T2, 61,1 W-Th-C en T5 à deux salles de bains.
- By-pass automatique piloté par les températures intérieure, extérieure et de consigne, pour le free cooling d’été. Compatible puits canadien après validation du dimensionnement par les services techniques Nather.
- Filtration M5 de série sur l’air neuf et sur l’air extrait, accessible sans outil.
- Capteur hygrométrique intégré et panneau de commande digital en façade.
- Enveloppe ABS blanc, intérieur en polystyrène expansé à fort pouvoir isolant, 21 à 33 dB(A) à la bouche.
- Certifiée NF VMC et classée A au titre du règlement ErP. 15 kg, kit de fixation murale fourni.

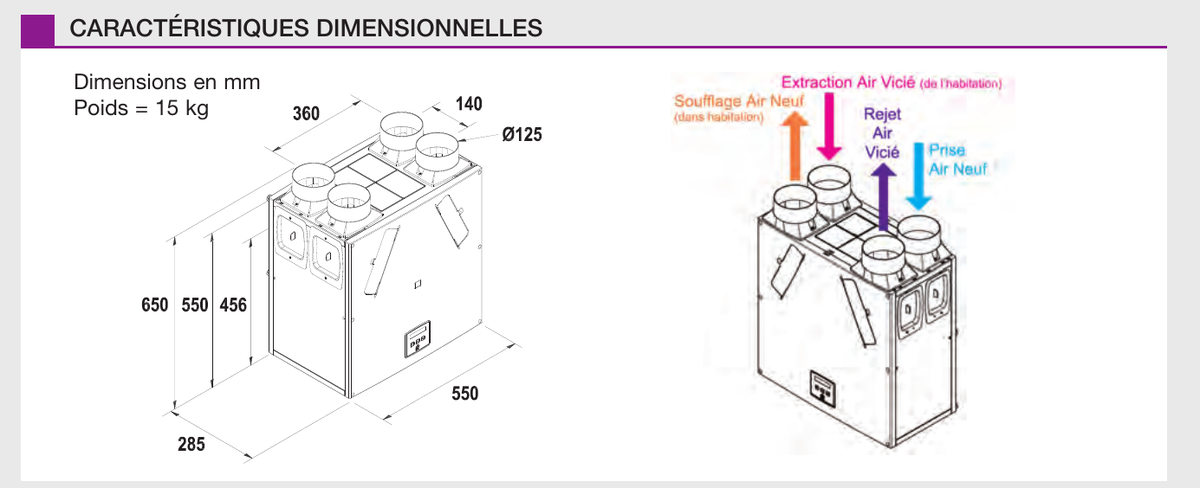

Dimensions et raccordements
550 × 550 × 285 mm hors piquages, pose verticale murale à l’aide du kit de fixation fourni, dans une pièce de service (cellier, buanderie, local technique) ou en combles. Évacuation des condensats par flexible Ø 22 mm de 1,10 m fourni.

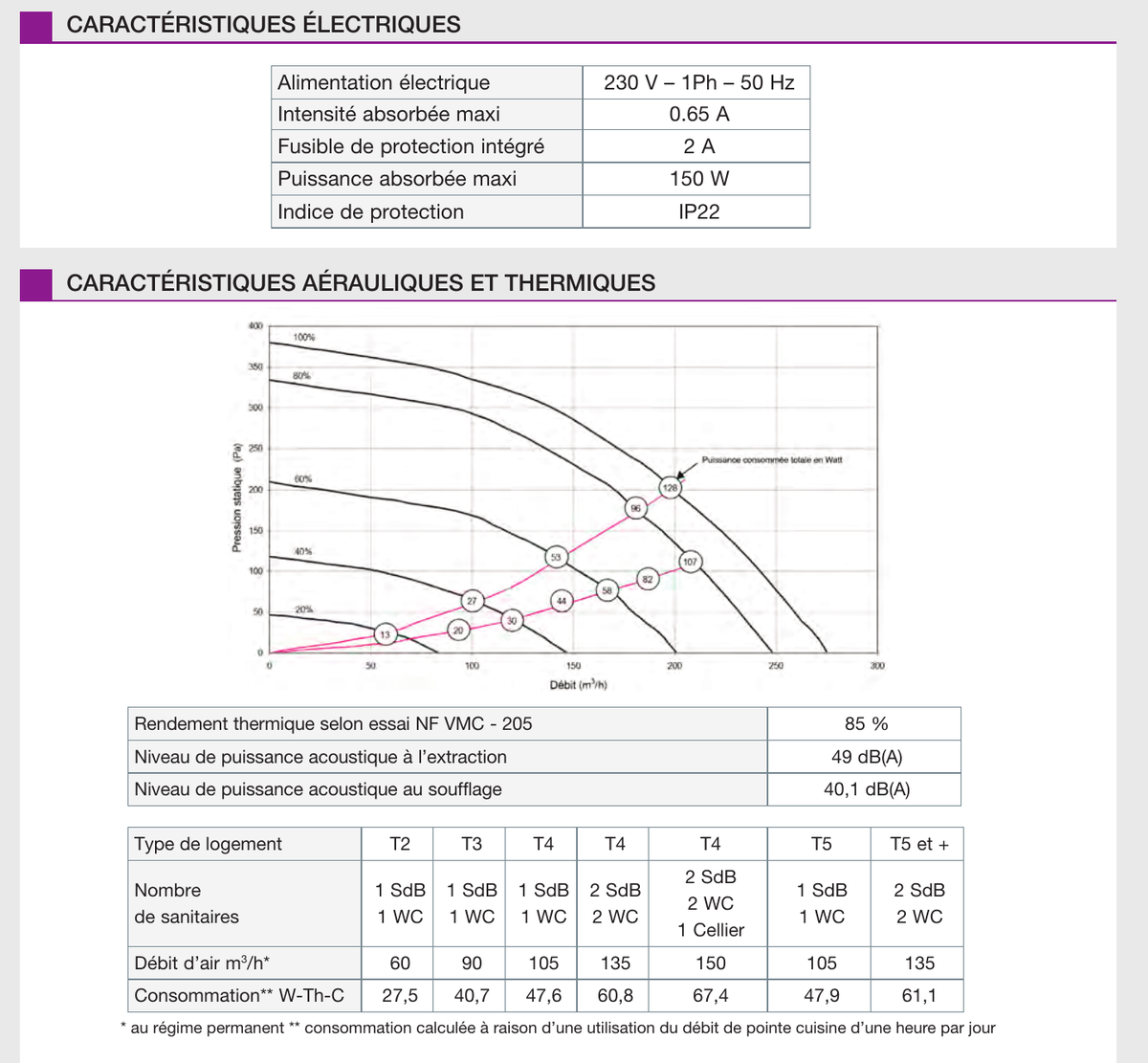

Performances et raccordement électrique
Alimentation 230 V – 1 Ph – 50 Hz, puissance absorbée maxi 150 W, fusible de protection intégré 2 A, indice de protection IP22.

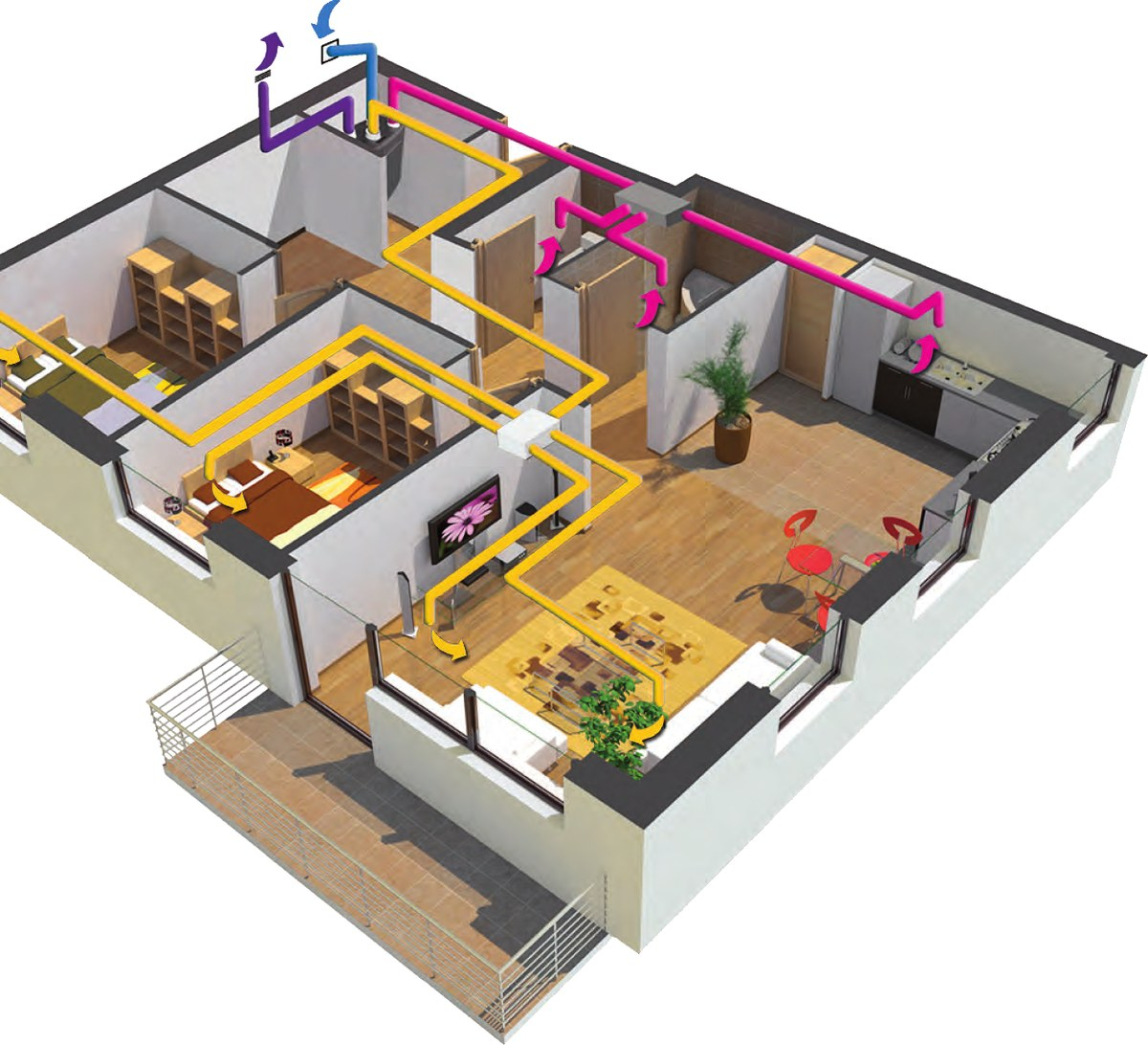

Le réseau aéraulique Nather
1. Au départ de la centrale

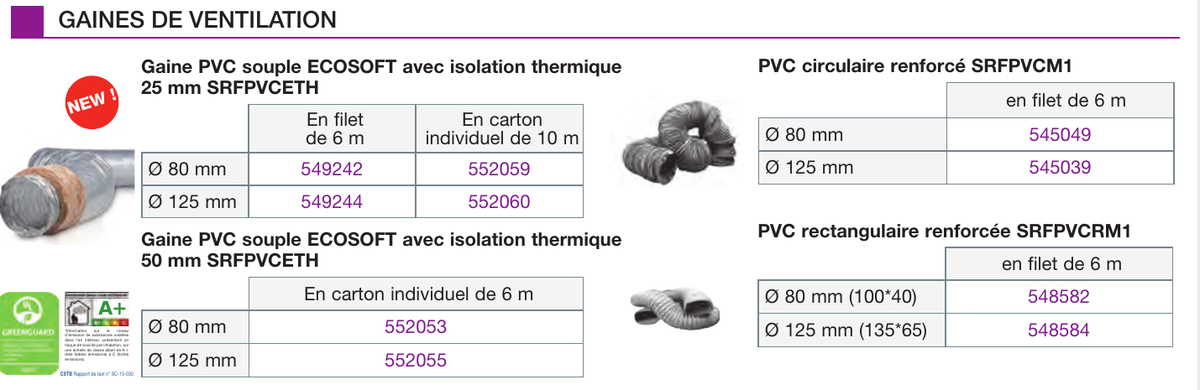

Les quatre piquages sont en Ø 125 mm. Vous avez le choix entre plusieurs gammes de conduit, à combiner librement selon les tronçons :
- Gaine PVC souple isolée ECOSOFT 25 mm — sans formaldéhyde ni phénol, classée A+, en filet de 6 m ou en carton individuel de 10 m.
- Gaine PVC souple isolée ECOSOFT 50 mm — pour les parcours en volume non chauffé (combles, garage), là où la condensation et les déperditions sont à craindre.
- Gaine souple alu isolée phoniquement, en 25 ou 50 mm, couronne de 10 m — la solution la plus efficace pour casser le bruit de la centrale au départ des piquages.
- Conduit PVC circulaire renforcé SRFPVCM1 en filet de 6 m, et conduit PVC rectangulaire renforcé SRFPVCRM1 135 × 65 pour les passages de faible hauteur.

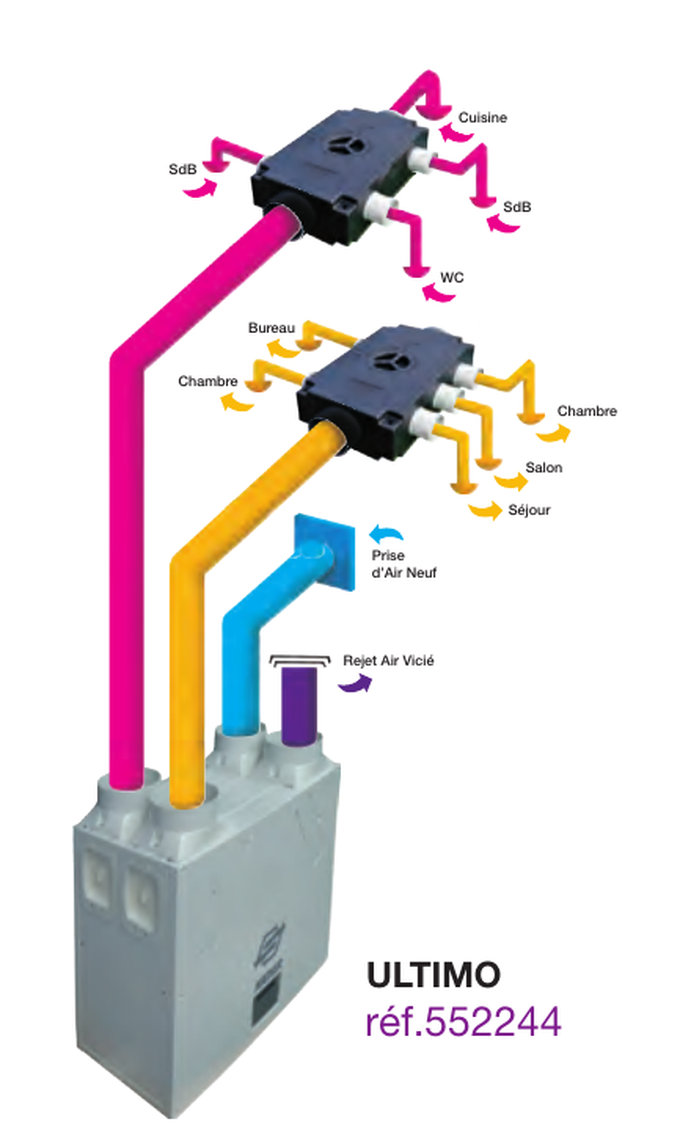

2. La répartition

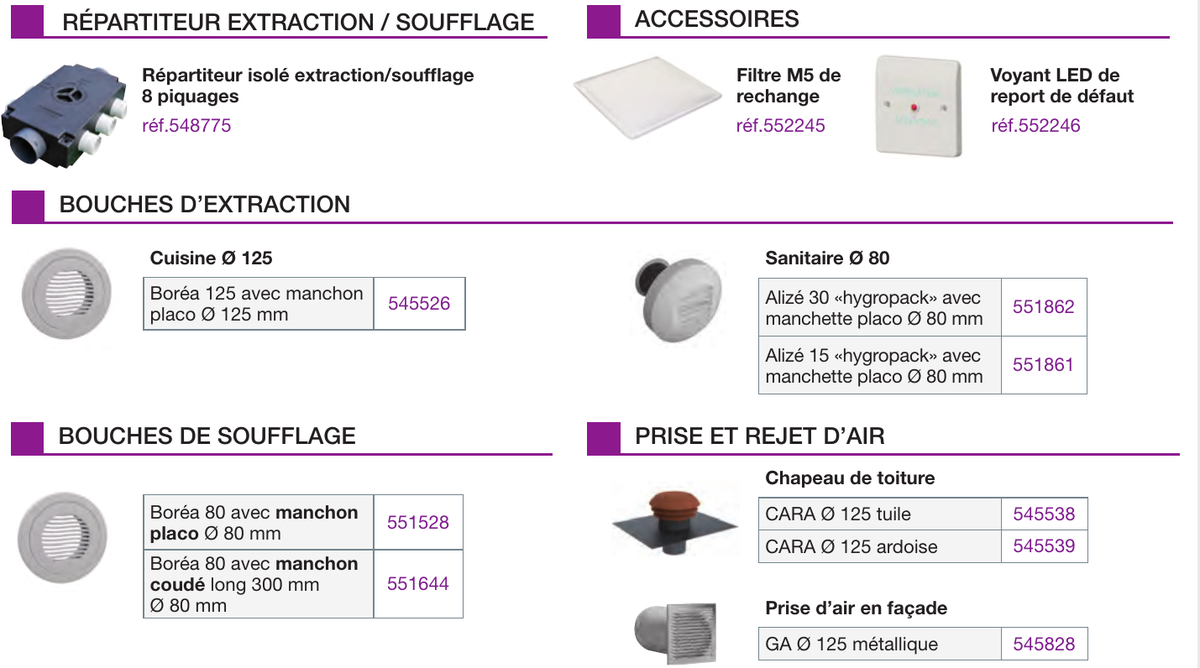

Le répartiteur isolé extraction / soufflage 8 piquages se raccorde directement sur le Ø 125 de la centrale et redistribue le débit en Ø 80 vers chaque pièce, avec bouchons pour les piquages non utilisés. Un répartiteur pour l’extraction, un pour le soufflage : sur un T5, comptez-en deux.
3. Les branches jusqu’aux bouches
En aval des répartiteurs, tout le réseau passe en Ø 80 mm. Les mêmes gammes qu’au départ sont disponibles à ce diamètre : ECOSOFT 25 et 50 mm, alu isolée phonique 25 et 50 mm, PVC circulaire renforcé et PVC rectangulaire 100 × 40.
4. Les bouches
Chaque bouche fait l’objet d’une option distincte, pour que vous puissiez saisir la quantité exacte de chacune.
- Extraction cuisine Ø 125 — bouche Boréa à manchon placo, ou à manchon long pour traversée de dalle.
- Extraction sanitaires Ø 80 — bouches Alizé « hygropack » 30 m³/h (salle de bains) et 15 m³/h (WC), avec manchette placo.
- Soufflage Ø 80 — bouches Boréa à manchon placo, à manchon coudé long 300 mm, ou à manchon long pour traversée de dalle.
5. Les traversées d’enveloppe
La prise d’air neuf se fait par une grille de façade GA Ø 125 métallique, placée de préférence sur la façade la moins exposée. Le rejet d’air vicié se fait par un chapeau de toiture CARA Ø 125, en version tuile ou ardoise selon votre couverture.
Commande et entretien

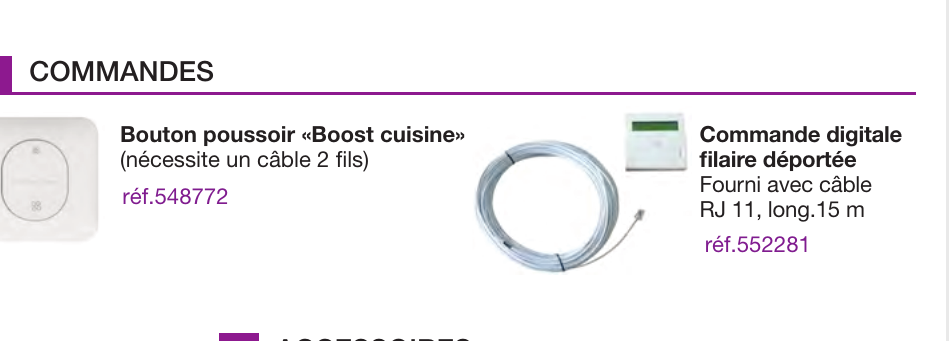

- Bouton poussoir « Grande vitesse » — active et désactive le mode Boost minuté ; un simple câble 2 fils suffit. Attention : la phase qui alimente le bouton poussoir et la borne LS doit être raccordée sur le même interrupteur bipolaire que la centrale.
- Commande digitale filaire déportée — programmation journalière, informations de fonctionnement, rappel d’entretien des filtres, mode débit réduit « vacances ». Fournie avec son câble RJ11 de 15 m.
- Voyant LED de report de défaut — à encastrer, se raccorde sur les bornes + et − du bornier avec un câble 2 × 0,5 mm² (non fourni).
- Filtre M5 de rechange — à prévoir dès la mise en service ; le voyant d’entretien du panneau digital vous prévient.
- Composition Du Kit
-
Centrale double flux NATHER ULTIMO (552244) Gaine PVC souple isolee ECOSOFT 25 mm D125 et D80 (549244, 552060, 549242, 552059) Gaine PVC souple isolee ECOSOFT 50 mm D125 et D80 (552055, 552053) Gaine souple alu isolee phoniquement 25 et 50 mm D125 et D80 (548180, 548647, 548178, 548645) Conduit PVC circulaire renforce D125 et D80 (545039, 545049) Conduit PVC rectangulaire renforce 135x65 et 100x40 (548584, 548582) Repartiteur isole extraction / soufflage 8 piquages (548775) Bouches d extraction cuisine Borea D125 placo et traversee de dalle (545526, 551643) Bouches d extraction sanitaires Alize 30 et Alize 15 D80 (551862, 551861) Bouches de soufflage Borea D80 placo, manchon coude 300 mm et traversee de dalle (545528, 551644, 551642) Prise d air neuf en facade GA D125 metallique (545828) Chapeau de toiture CARA D125 tuile ou ardoise (545538, 545539) Bouton poussoir Boost cuisine (548772) Commande digitale filaire deportee avec cable RJ11 15 m (552281) Voyant LED de report de defaut (552246) Filtre M5 de rechange (552245) Disjoncteur 1P+N 3 kA C-16A (REF5131)
