- La description
-
Détails
Un pack, votre installation OPTIMÉA au complet en réseau ECOSOFT
Ce pack réunit sur une seule fiche la centrale double flux NATHER OPTIMÉA et le réseau aéraulique Nather en gaines souples ECOSOFT et répartiteurs isolés. Vous composez votre installation pièce par pièce, avec les quantités exactes de votre chantier.
Si vous préférez un réseau en conduit polyéthylène haute densité, c’est notre pack OPTIMÉA et réseau INDOMO qu’il vous faut : même centrale, même conduit principal, mais une distribution en Ø 75 ou Ø 90 par plénums MHU.
L’OPTIMÉA est la double flux la plus performante de la gamme Nather : rendement thermique 95,4 % selon l’essai NF VMC-205, ventilateurs à débit constant à capteurs intégrés et moteurs EC ultra basse consommation — 7,7 W-Th-C par moteur en T2. Elle couvre les logements du T2 au T7 et plus, jusqu’à 8 sanitaires, avec des débits de 75 à 210 m³/h et une capacité maximale de 325 m³/h. Ses 4 piquages Ø 160 mm sont groupés sur la face supérieure.

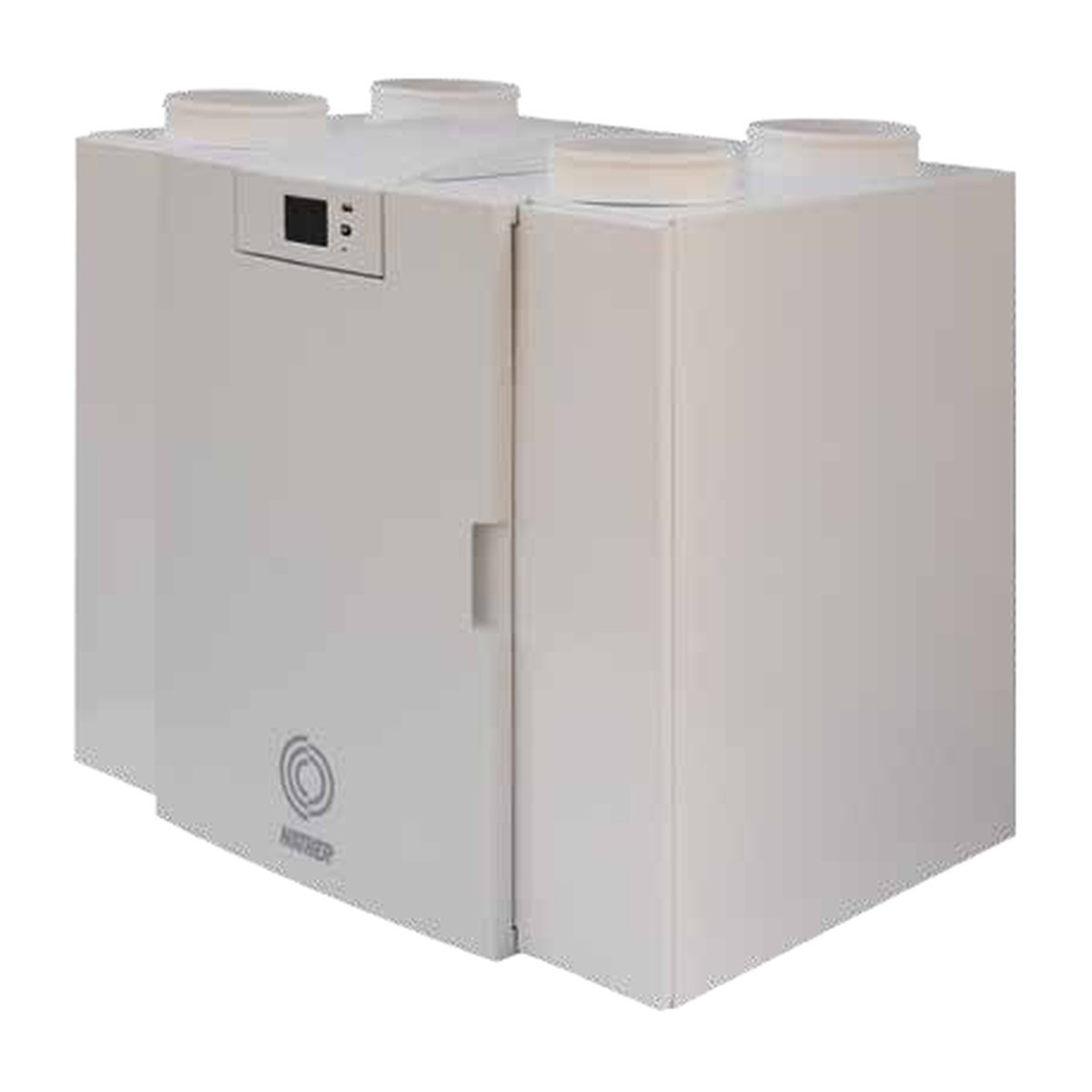

La centrale OPTIMÉA

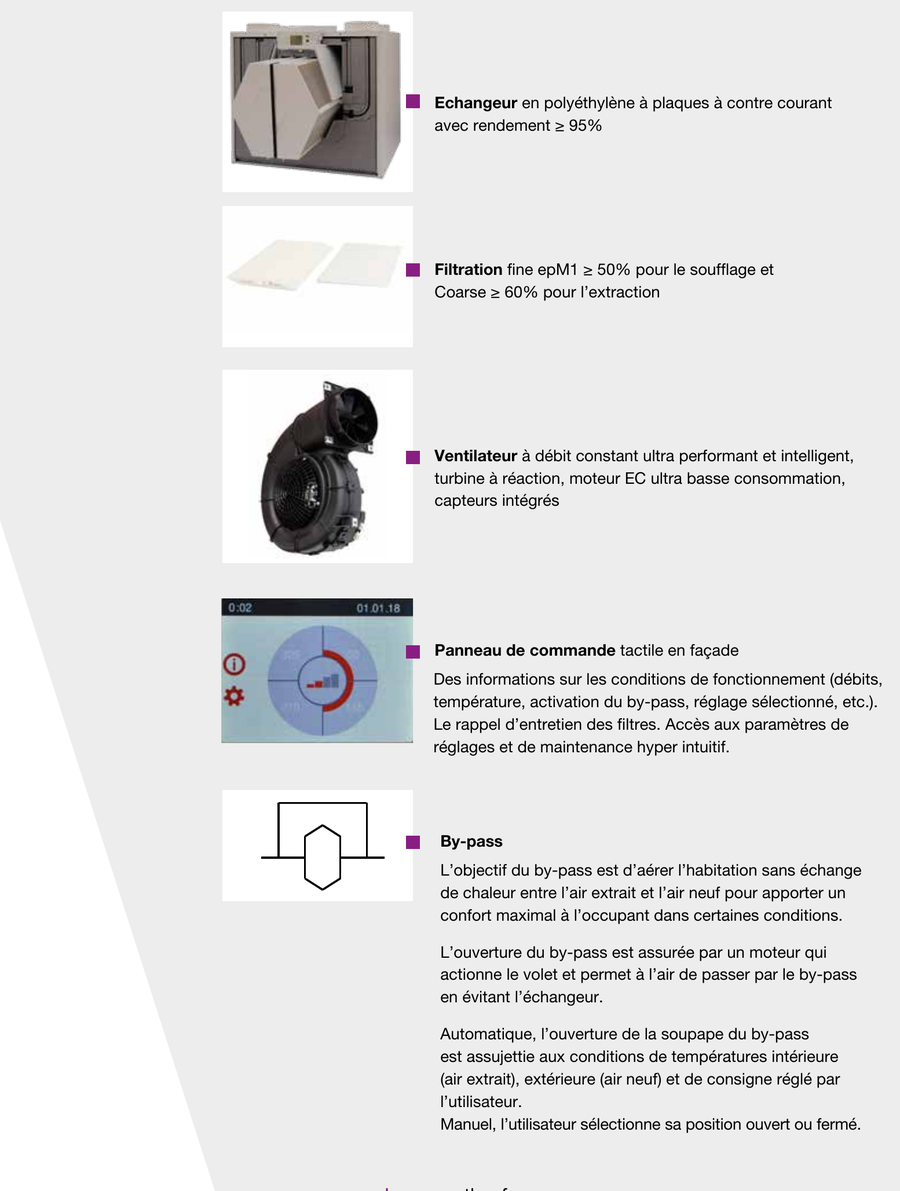

Ce qui la distingue
- Échangeur à plaques à contre-courant en polyéthylène, rendement ≥ 95 % — jusqu’à 28 % d’économie sur la facture de chauffage.
- Régulation à débit constant avec capteurs intégrés : le débit reste tenu quelle que soit la résistance du réseau et l’encrassement des filtres.
- Filtration fine epM1 ≥ 50 % sur l’air neuf (pollens, particules fines) et Coarse ≥ 60 % sur l’air extrait pour protéger l’échangeur. Porte d’accès aux filtres en façade.
- Écran tactile en façade et Modbus de série pour l’intégration en domotique.
- By-pass automatique ou manuel pour le free cooling d’été, compatible puits canadien et échangeur thermique de terre.
- Enveloppe en tôle d’acier galvanisé thermolaquée blanche, intérieur PSE, 21 à 33 dB(A) aux bouches, 40,9 dB(A) de puissance acoustique au soufflage.
- Certifiée NF VMC, classée A/A+ au titre du règlement ErP, éligible aux certificats d’économie d’énergie. 37 kg, kit de fixation murale et siphon fournis.

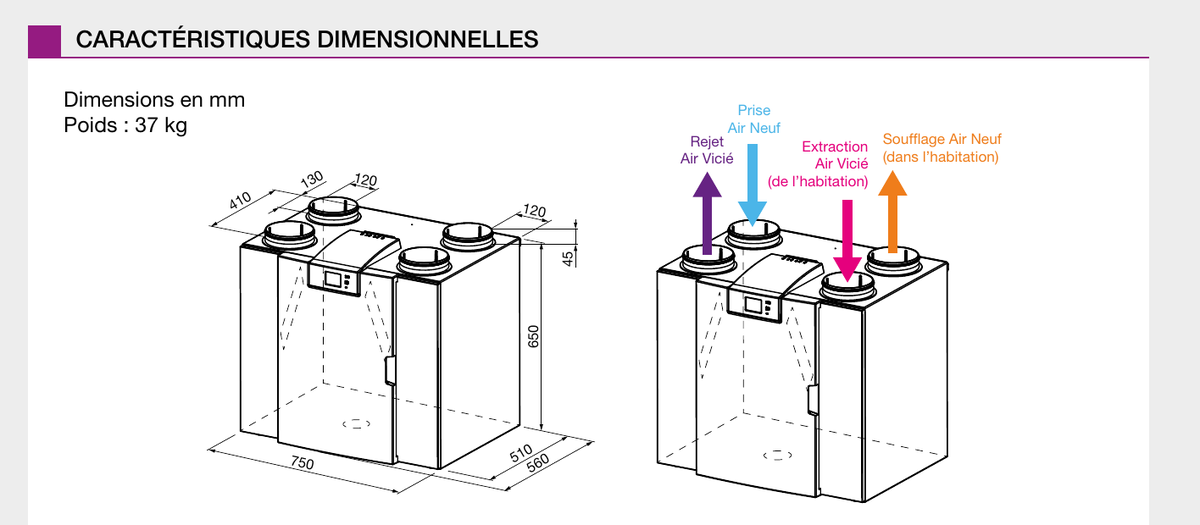

Dimensions et raccordements
750 × 650 × 560 mm, pose verticale murale dans une pièce de service (cellier, buanderie, local technique). Évacuation des condensats Ø 32 mm à visser, siphon fourni de série.

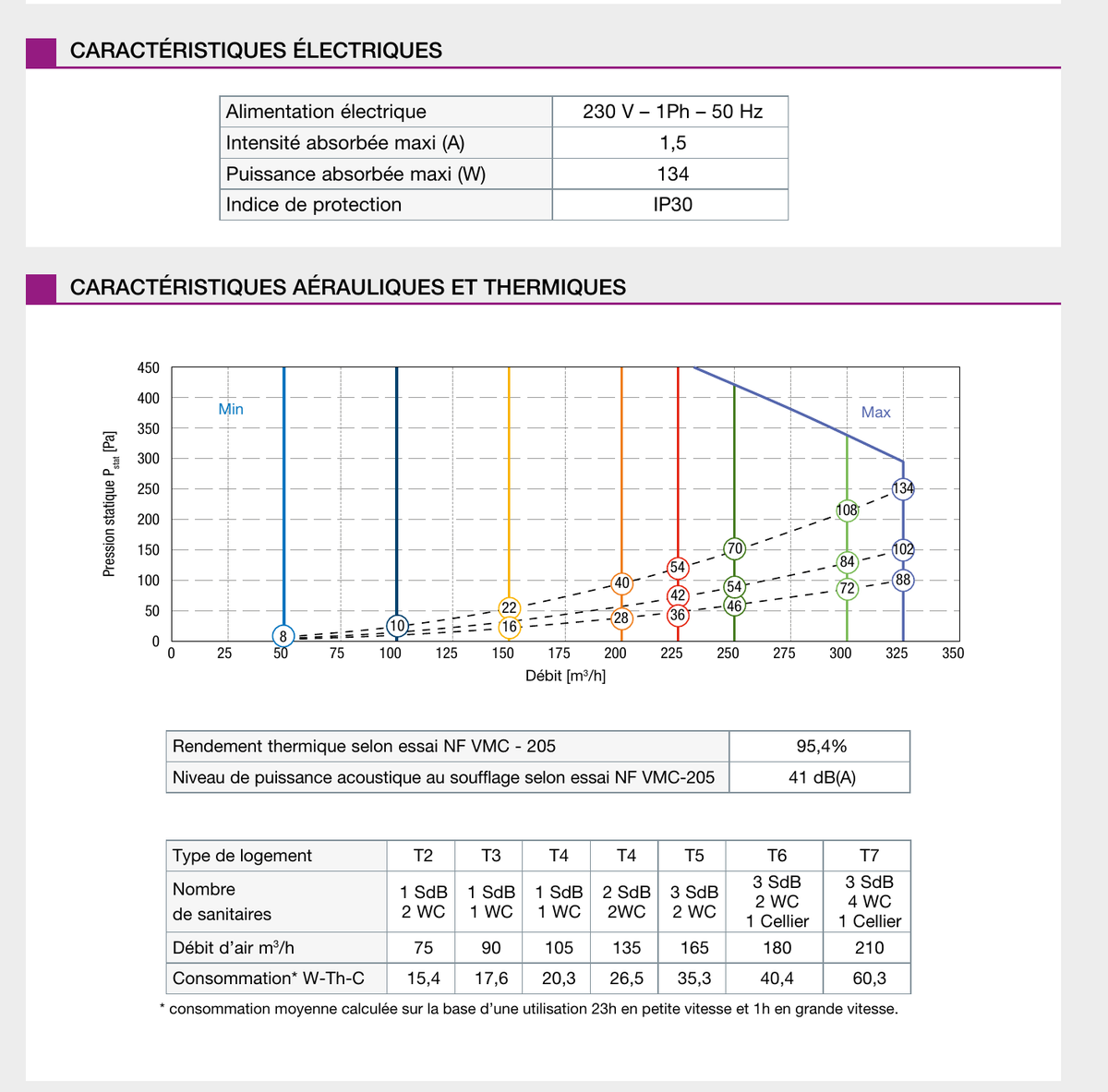

Performances et raccordement électrique
Alimentation 230 V – 1 Ph – 50 Hz, intensité absorbée maxi 1,5 A, puissance absorbée maxi 134 W, indice de protection IP30.
Le réseau, dans l’ordre des options
1. Le conduit principal, en Ø 160
Les quatre piquages de la centrale sont en Ø 160 mm. Trois familles de conduit sont proposées, chacune dans sa propre option :
- Gaine souple alu isolée phoniquement, classée M0/M1, en 25 ou 50 mm d’isolant, couronne de 10 m — c’est la plus efficace pour casser le bruit dès la sortie des piquages.
- Gaine PVC souple isolée ECOSOFT, sans formaldéhyde ni phénol, classée A+ : 25 mm d’isolant en filet de 6 m ou en carton individuel de 10 m, ou 50 mm en carton de 6 m pour les parcours en volume non chauffé.
- Gaine PVC souple renforcée non isolée, en filet de 6 m, pour un tracé rigide et lavable.
2. Les traversées d’enveloppe

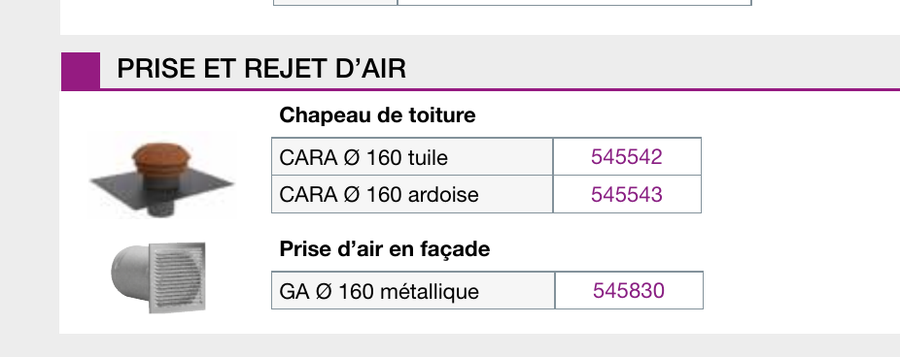

La prise d’air neuf se fait par une grille à auvents GA Ø 160 métallique, à placer de préférence sur la façade la moins exposée au soleil. Le rejet d’air vicié se fait par un chapeau de toiture CARA Ø 160, en version tuile ou ardoise selon votre couverture.

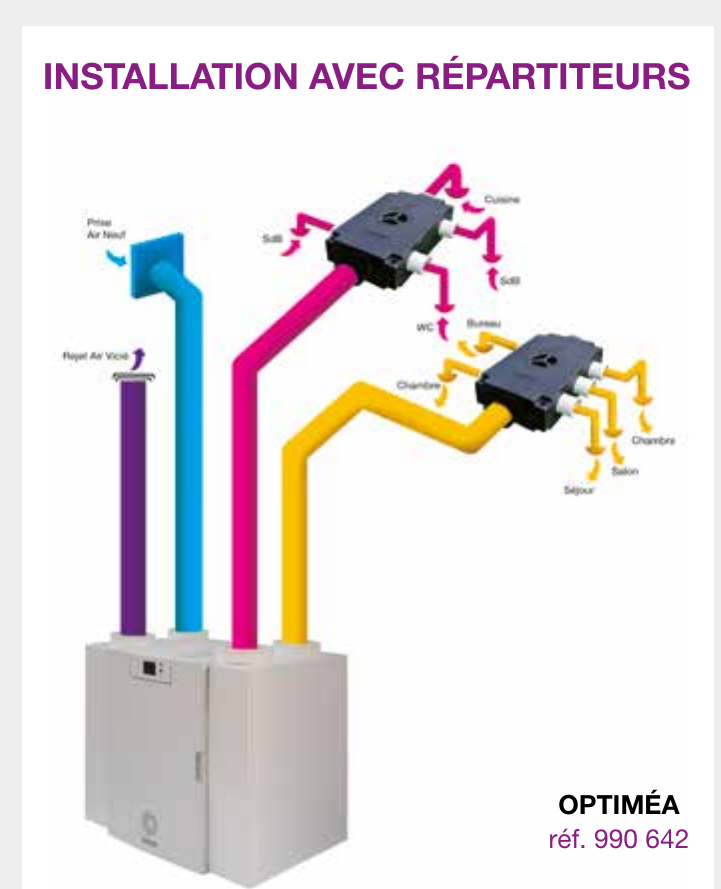

3. La répartition

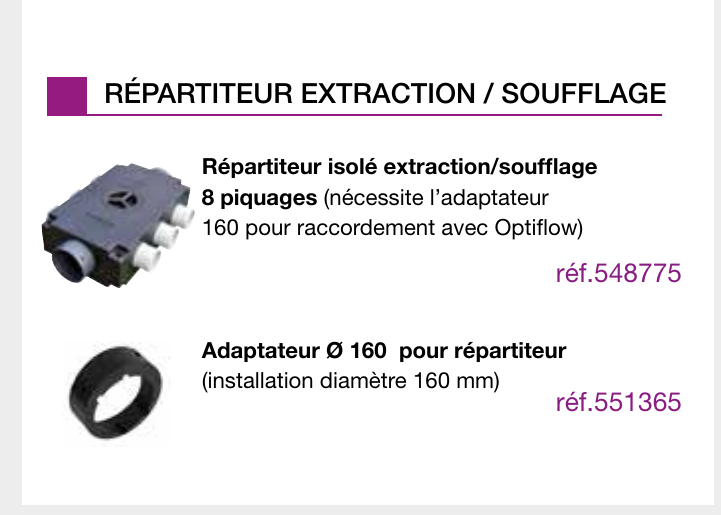

Le répartiteur isolé extraction / soufflage 8 piquages redistribue le débit en Ø 80 vers chaque pièce, bouchons fournis pour les piquages non utilisés. Comptez-en deux : un pour l’extraction, un pour l’insufflation.
L’adaptateur Ø 160 est indispensable pour raccorder chaque répartiteur sur les piquages de l’OPTIMÉA. Un adaptateur par répartiteur.
4. Le réseau Ø 125 de la cuisine
La bouche cuisine travaille en Ø 125, en liaison directe depuis la centrale ou depuis le répartiteur. Au choix : gaine ECOSOFT isolée 25 mm (6 ou 10 m), ECOSOFT isolée 50 mm pour les volumes non chauffés, ou gaine PVC souple renforcée.
5. Les branches Ø 80
Tout le reste du réseau, extraction des sanitaires comme insufflation des pièces de vie, passe en Ø 80 : gaine ECOSOFT isolée 25 mm (6 ou 10 m), ECOSOFT isolée 50 mm, ou gaine PVC souple renforcée.
6. Les bouches
- Extraction cuisine Ø 125 — bouche Boréa réglable avec manchon placo de 110 mm.
- Extraction salle de bains et WC Ø 80 — bouches Alizé « hygropack » avec manchette placo, en 30 m³/h pour la salle de bains ou 15 m³/h pour le WC.
- Soufflage Ø 80 — bouches Boréa réglables, à manchon placo de 110 mm ou à manchon coudé de 300 mm pour une sortie en applique de cloison.
- Soufflage Ø 80 en traversée de dalle — bouche Boréa à manchon long de 275 mm, dans son option dédiée.

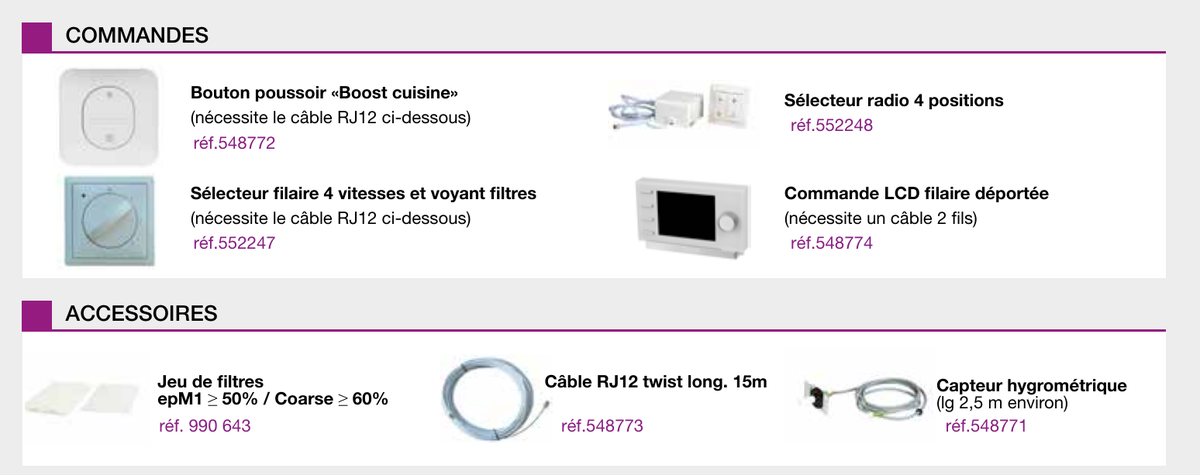

Commande et entretien
- Bouton poussoir « Grande vitesse » — débit de pointe cuisine temporisé environ 30 minutes par simple impulsion, annulable par un appui long. Nécessite le câble RJ12 ci-dessous.
- Sélecteur radio 4 positions — émetteur / récepteur, pour les chantiers où le passage d’un câble est impossible, en rénovation notamment.
- Commande LCD filaire déportée — programmation sur 7 jours, informations de fonctionnement, rappel d’entretien des filtres, fonction Boost, mode débit réduit « vacances ». Un câble 2 fils suffit.
- Câble RJ12 twist de 15 m — indispensable au bouton poussoir.
- Capteur hygrométrique — se pose sur le conduit d’extraction et déclenche la sur-ventilation automatique. Livré avec son câble de 2,5 m environ.
- Jeu de filtres de rechange epM1 ≥ 50 % et Coarse ≥ 60 % — à prévoir dès la mise en service, l’écran tactile vous prévient de l’échéance.
- Composition Du Kit
-

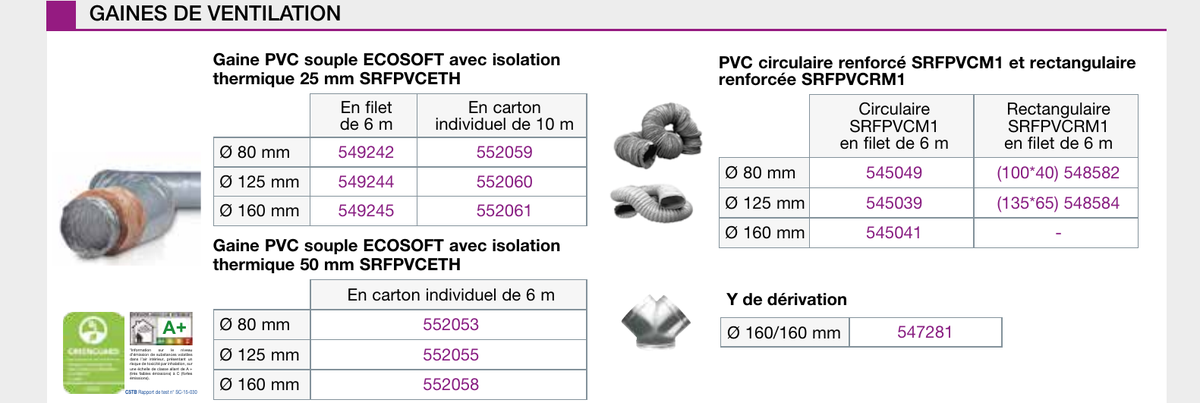

Centrale double flux NATHER OPTIMEA (990642) Conduit principal D160 : gaine souple alu isolee phoniquement 25 ou 50 mm, couronne de 10 m (548181, 548648) Conduit principal D160 : gaine PVC souple isolee ECOSOFT 25 mm en 6 ou 10 m, ou 50 mm en 6 m (549245, 552061, 552058) Conduit principal D160 : gaine PVC souple renforcee, filet de 6 m (545041) Prise d air neuf en facade GA D160 metallique (545830) Chapeau de toiture CARA D160 tuile ou ardoise (545542, 545543) Repartiteur isole extraction / soufflage 8 piquages D80 (548775) Adaptateur D160 pour repartiteur (551365) Reseau cuisine D125 : gaine ECOSOFT isolee 25 mm en 6 ou 10 m, ECOSOFT isolee 50 mm, gaine PVC renforcee (549244, 552060, 552055, 545039) Branches D80 : gaine ECOSOFT isolee 25 mm en 6 ou 10 m, ECOSOFT isolee 50 mm, gaine PVC renforcee (549242, 552059, 552053, 545049) Bouche d extraction cuisine Borea D125 avec manchon placo (545526) Bouches d extraction sanitaires Alize 30 et Alize 15 D80 avec manchette placo (551862, 551861) Bouches de soufflage Borea D80 avec manchon placo ou manchon coude 300 mm (545528, 551644) Bouche de soufflage Borea D80 avec manchon long traversee de dalle 275 mm (551642) Bouton poussoir Boost cuisine (548772) Selecteur radio 4 positions (552248) Commande LCD filaire deportee programmable 7 jours (548774) Cable RJ12 twist 15 m (548773) Capteur hygrometrique (548771) Jeu de filtres de rechange epM1 et Coarse (990643) Disjoncteur 1P+N 3 kA C-2A (REF5130)
