Détails
Un pack VMC double flux InspirAIR® Side composé par vos soins, réseau souple isolé Algaine compris
L'InspirAIR® Side est la seule VMC double flux certifiée NF 205 Auto qui s'installe en combles. Compacte (12 à 14 kg), elle passe par une trappe de 60 × 60 cm et se pose aussi bien en faux plafond qu'au sol. Avec ce pack personnalisable, vous ne commandez pas seulement la centrale : vous composez l'intégralité du réseau aéraulique, du départ machine jusqu'aux bouches, sans rien oublier le jour de la pose.
Choisissez d'abord votre centrale
Deux débits couvrent l'essentiel des logements individuels :

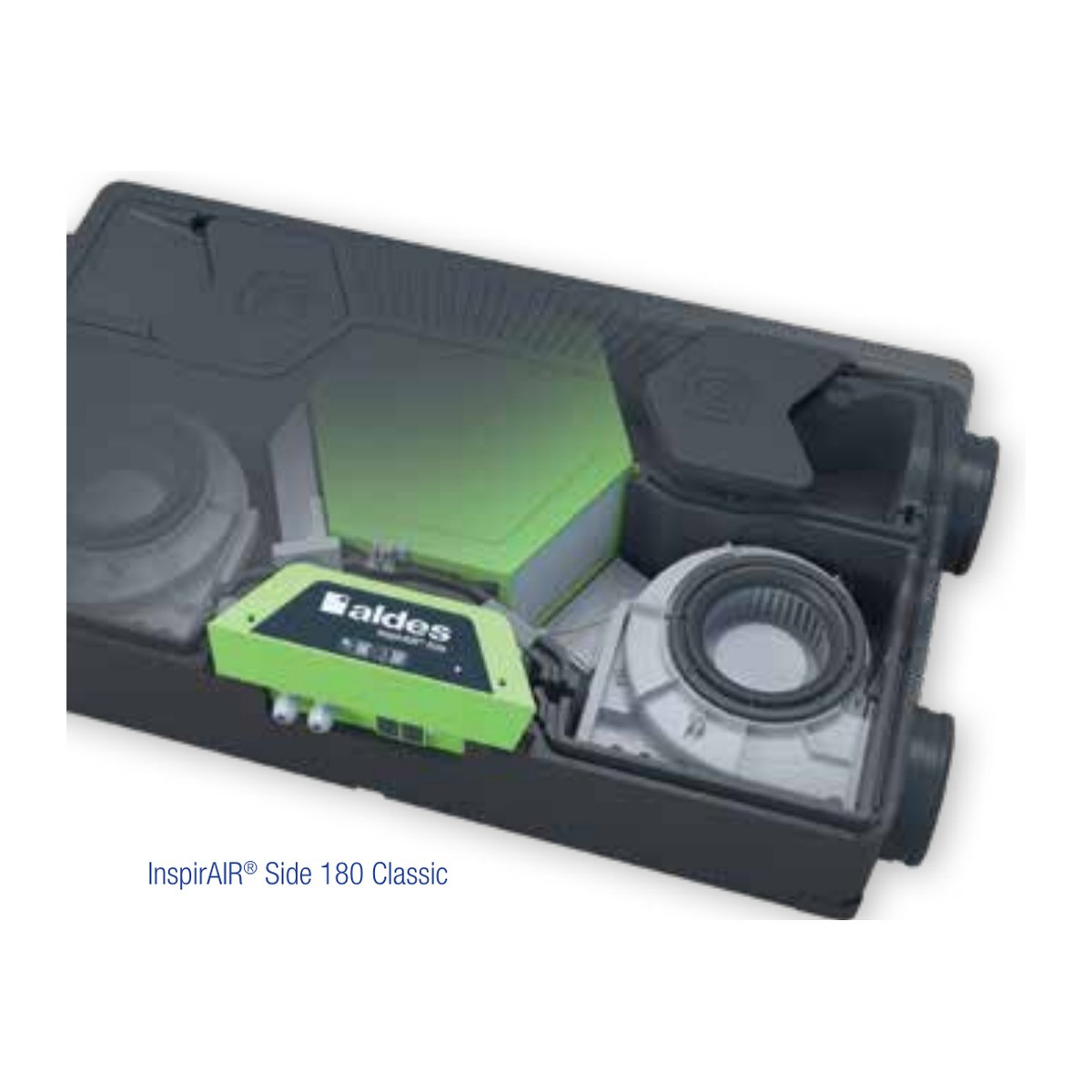

- InspirAIR® Side 180 Classic – jusqu'à 180 m³/h, jusqu'à 4 sanitaires, rendement thermique certifié 86 %, 65 W à débit maxi.

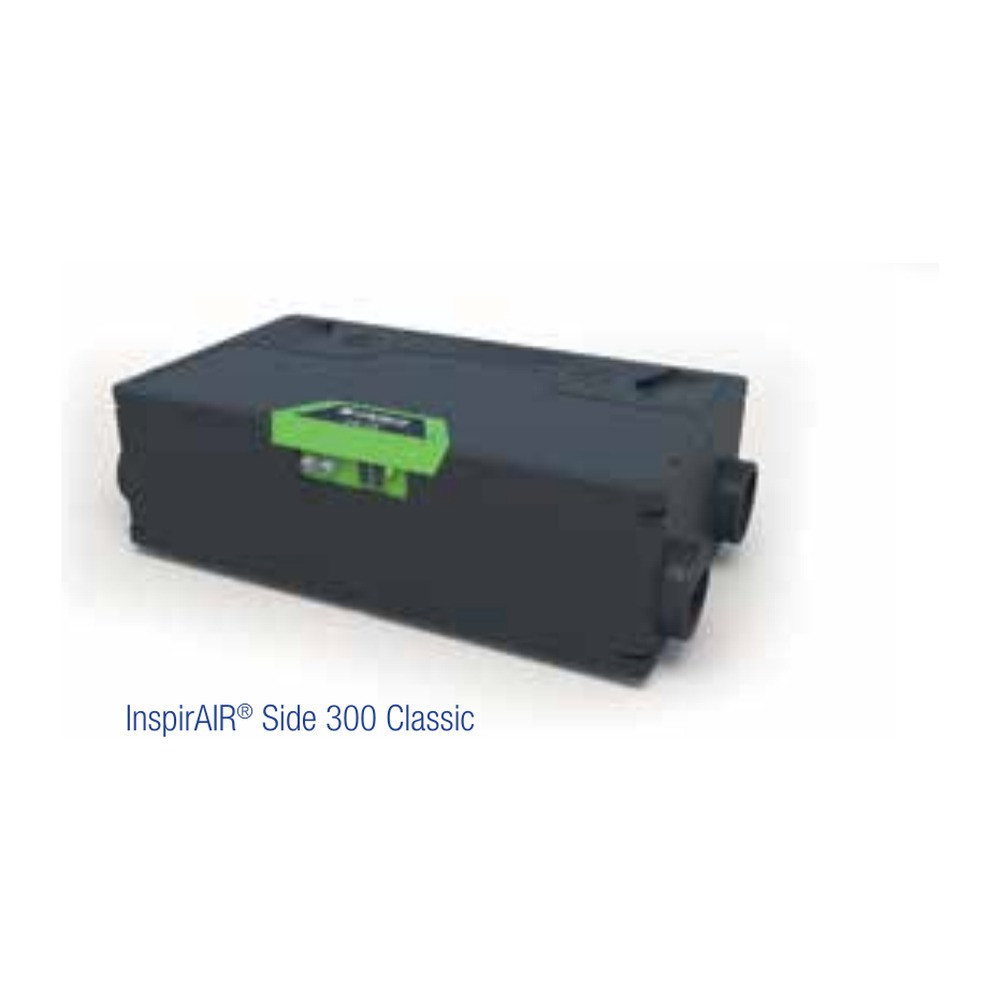

- InspirAIR® Side 300 Classic – jusqu'à 300 m³/h, jusqu'à 7 sanitaires, rendement thermique certifié 88 %, 135 W à débit maxi.

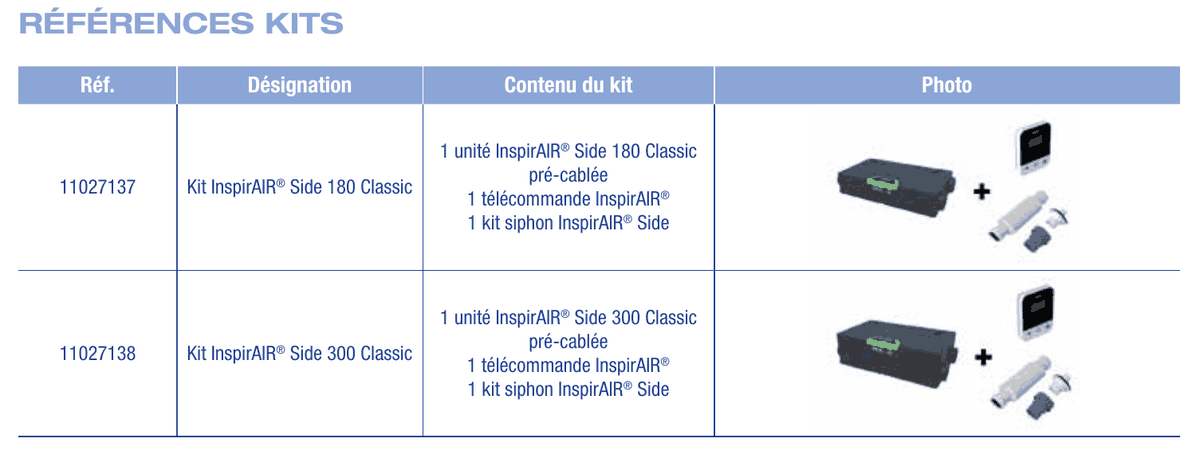

Chaque modèle existe en version Classic, DHU (sonde d'humidité intégrée sur l'air extrait, régulation à la demande) et ERV DHU (échangeur à récupération d'humidité). Les références « Kit » sont livrées prêtes à poser : unité pré-câblée, télécommande InspirAIR® et kit siphon inclus.

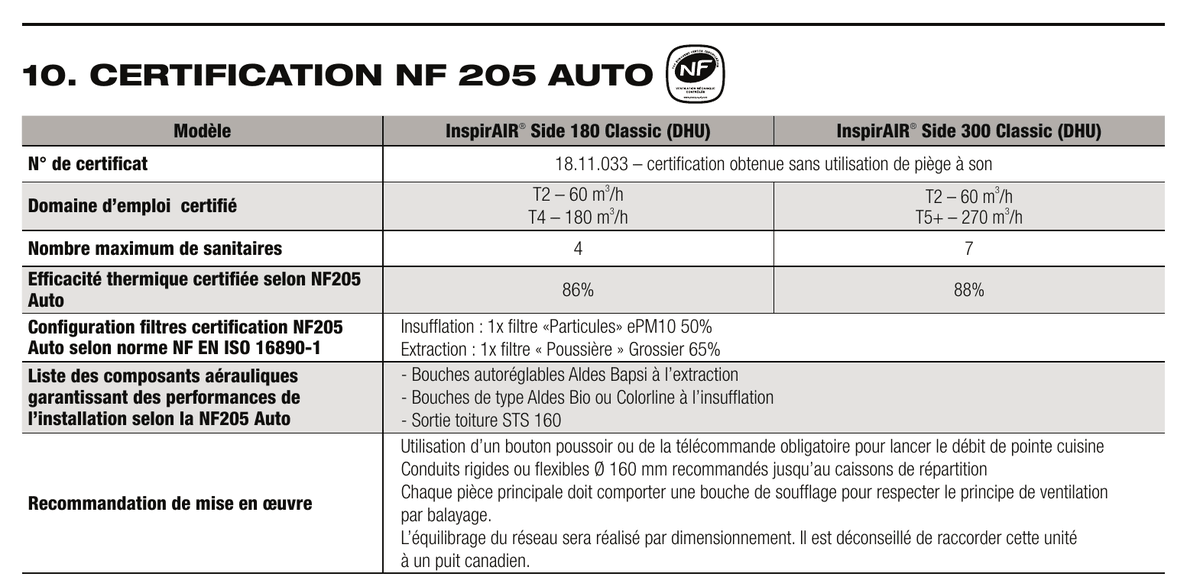

Certification NF 205 Auto : la clé des aides financières
Les Side 180 et 300 Classic (DHU) sont couverts par le certificat NF 205 Auto n° 18.11.033, obtenu sans utilisation de piège à son. Cette certification conditionne l'éligibilité du chantier aux aides financières. Elle impose aussi la nature des composants du réseau, que nous avons repris à la lettre dans ce pack : bouches autoréglables à l'extraction, bouches Bio Design à l'insufflation, sortie de toiture STS 160, conduits Ø 160 mm jusqu'aux caissons de répartition.
Le réseau aéraulique, du départ machine aux bouches

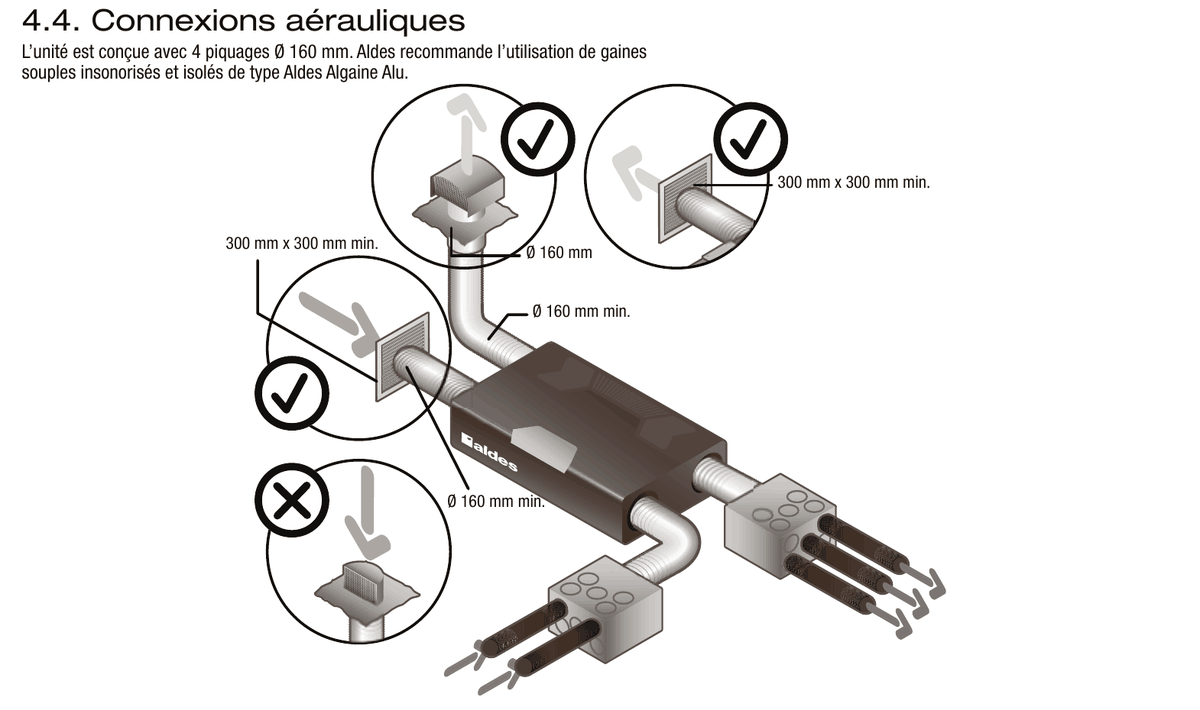

L'unité est conçue avec 4 piquages Ø 160 mm : air neuf, air insufflé, air extrait, air rejeté. Tout le pack est dimensionné sur ce diamètre.
1. Le réseau primaire en Ø 160
Au départ de la centrale, deux solutions au choix : le conduit rigide isolé Calogaine PRO Ø 160 avec ses coudes 30°, 45° et 90° et son raccord à joints, ou la gaine souple isolée 25 mm Algaine Ø 160. La culotte simple galvanisée Ø 160 permet de dédoubler un piquage vers deux caissons.
2. La répartition
Deux caissons répartiteurs circulaires isolés reçoivent le Ø 160 et redistribuent le débit : le modèle 6 × Ø 80 (+ 1 × Ø 125) pour l'insufflation, le modèle 6 × Ø 125 pour l'extraction. Les piquages non utilisés doivent être obturés.
3. Les liaisons terminales
Gaine souple isolée 25 mm Algaine Ø 80 vers les bouches d'insufflation, Ø 125 vers les bouches d'extraction. Gaines bien tendues, coudes de grand rayon, jonctions étanchéifiées à la bande adhésive mastic alu et fixées par colliers vissés.
4. Les terminaux
Le kit AUTO bouches T3/T4 couvre un logement standard : bouches d'extraction autoréglables Ø 125 et bouches d'insufflation Bio Design Ø 80. Au-delà, ajoutez les bouches à l'unité : comptez une bouche d'insufflation par pièce à vivre et une tous les 20 m² dans les grands volumes. Les obturateurs Bio Design servent à l'équilibrage.
5. Les traversées d'enveloppe
Prise d'air neuf de façade PA 160 côté air neuf — sans grillage anti-moustique, proscrit par Aldes — et sortie de toiture STS 160 coloris tuile ou ardoise côté rejet, avec sa fixation pour tuile à douille si besoin.

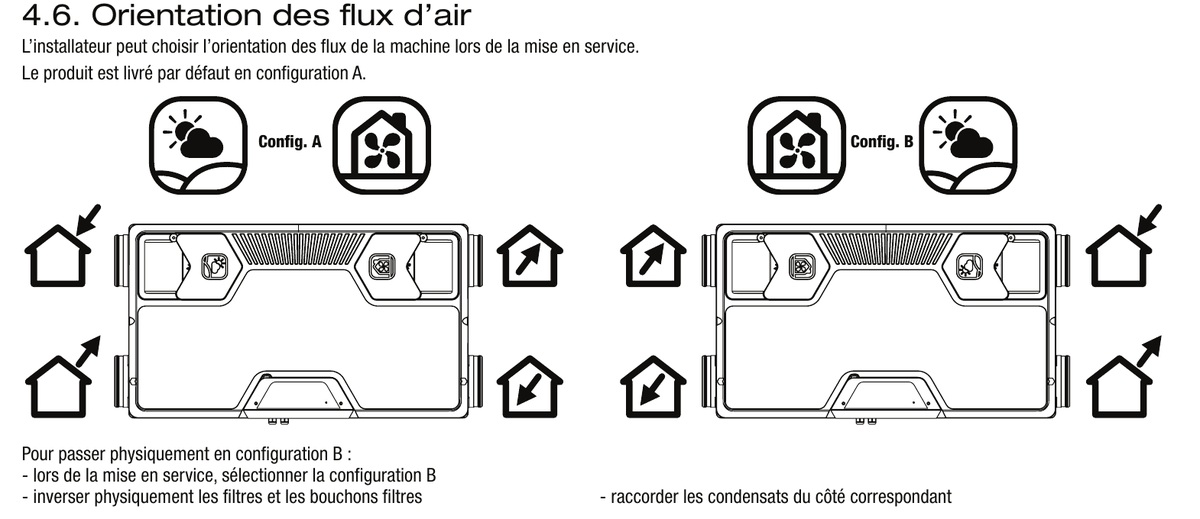

Pose au plafond ou au sol, orientation des flux au choix

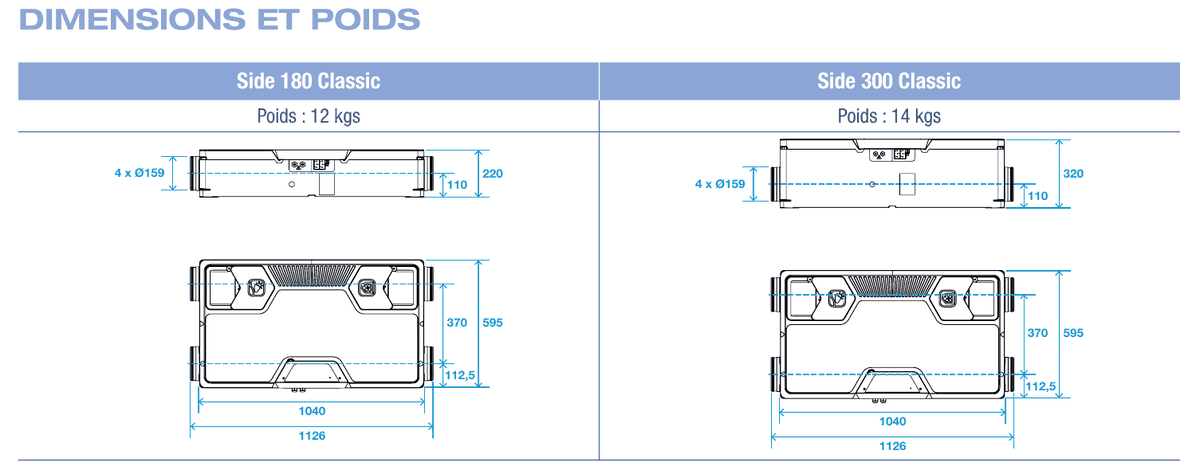

Le produit est livré par défaut en configuration A ; l'installateur bascule en configuration B lors de la mise en service en inversant filtres et bouchons, et en raccordant les condensats du bon côté. Prévoyez 140 mm de dégagement côté raccordement électrique, et 160 mm (Side 180) ou 260 mm (Side 300) au-dessus du couvercle.

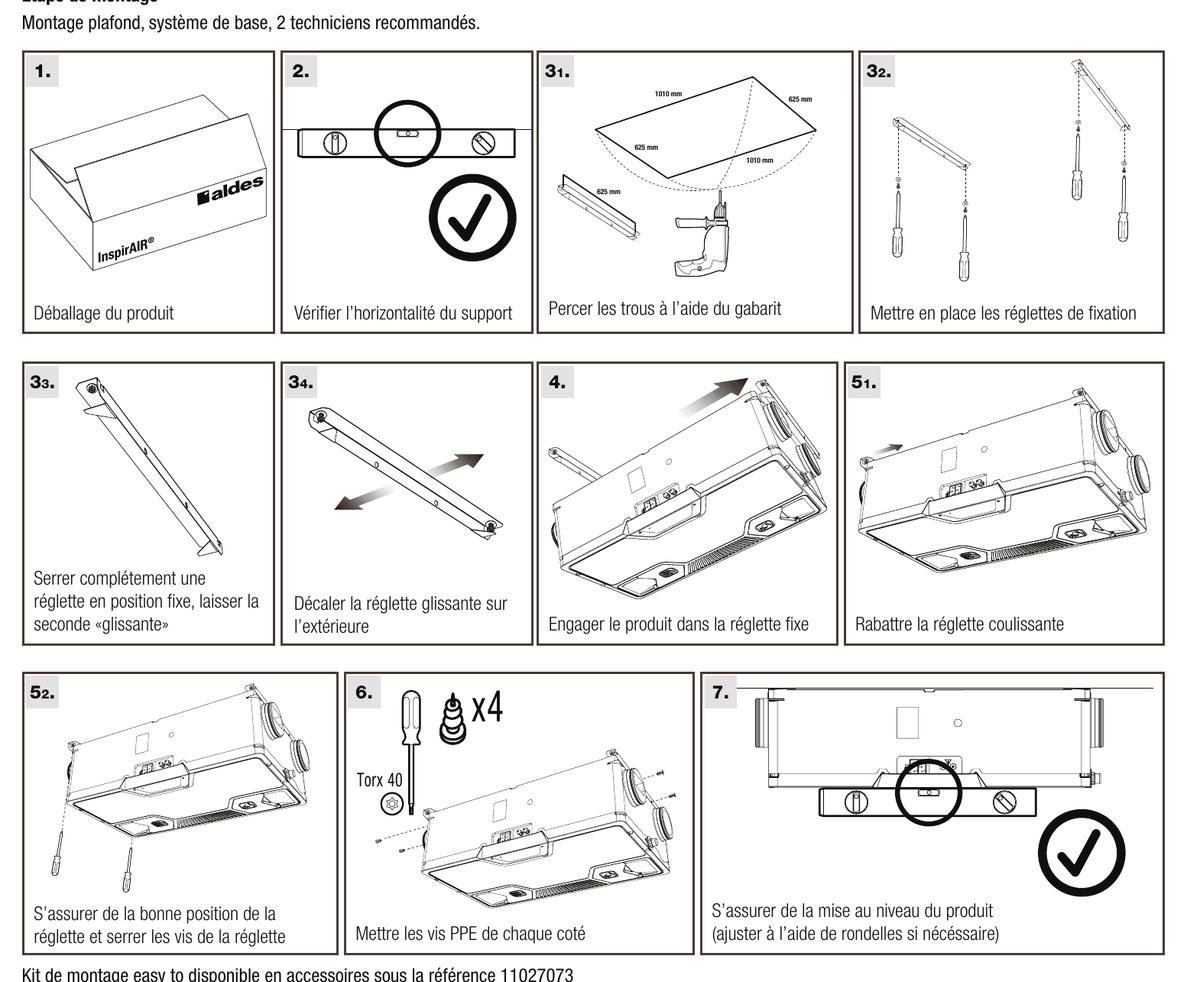

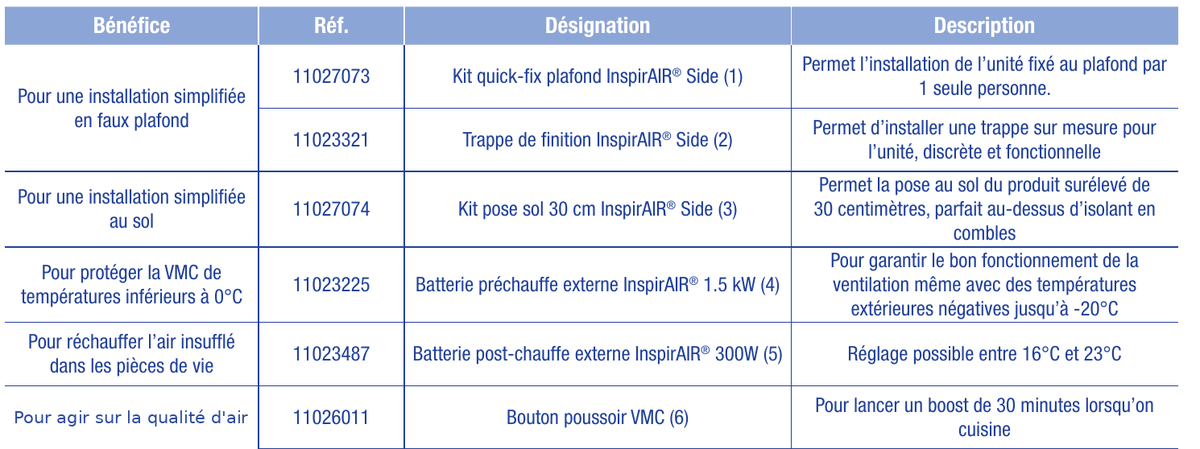

La pose au plafond se fait à deux avec les réglettes livrées en standard, ou par une seule personne avec le kit quick-fix. Le kit de pose au sol surélève l'unité de 30 cm, idéal au-dessus d'un isolant en combles. La trappe de finition habille l'ensemble en faux plafond.
Évacuation des condensats
Le raccordement des condensats est obligatoire : son absence exclut la garantie. Le kit siphon InspirAIR® Side est inclus dans les références « Kit » et disponible à l'unité pour les centrales seules. En maison climatisée, il peut être nécessaire de raccorder aussi le côté insufflation : le kit dédié est proposé dans le pack. Pente d'évacuation de 3 % minimum, tuyau DN 32.

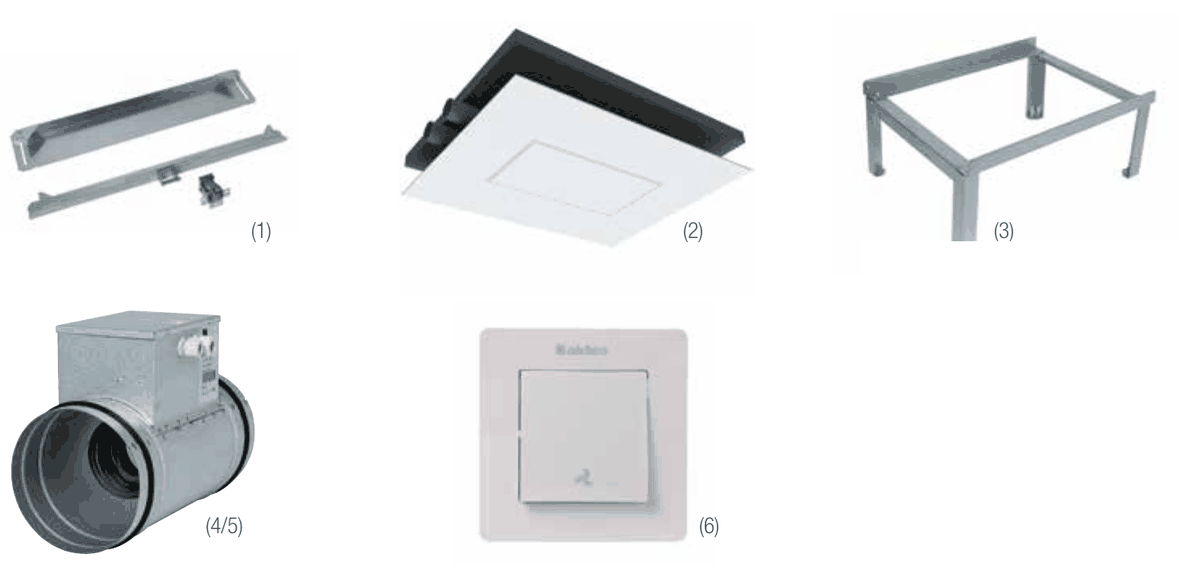

Accessoires de confort et de protection
La batterie de préchauffage externe 1,5 kW garantit le fonctionnement jusqu'à −20 °C extérieurs : indispensable en montagne ou en climat rigoureux. La batterie de post-chauffe 300 W réchauffe l'air insufflé entre 16 et 23 °C. Le bouton poussoir lance un boost de 30 minutes en cuisine — son usage, ou celui de la télécommande, est exigé par la certification NF 205 Auto pour le débit de pointe.

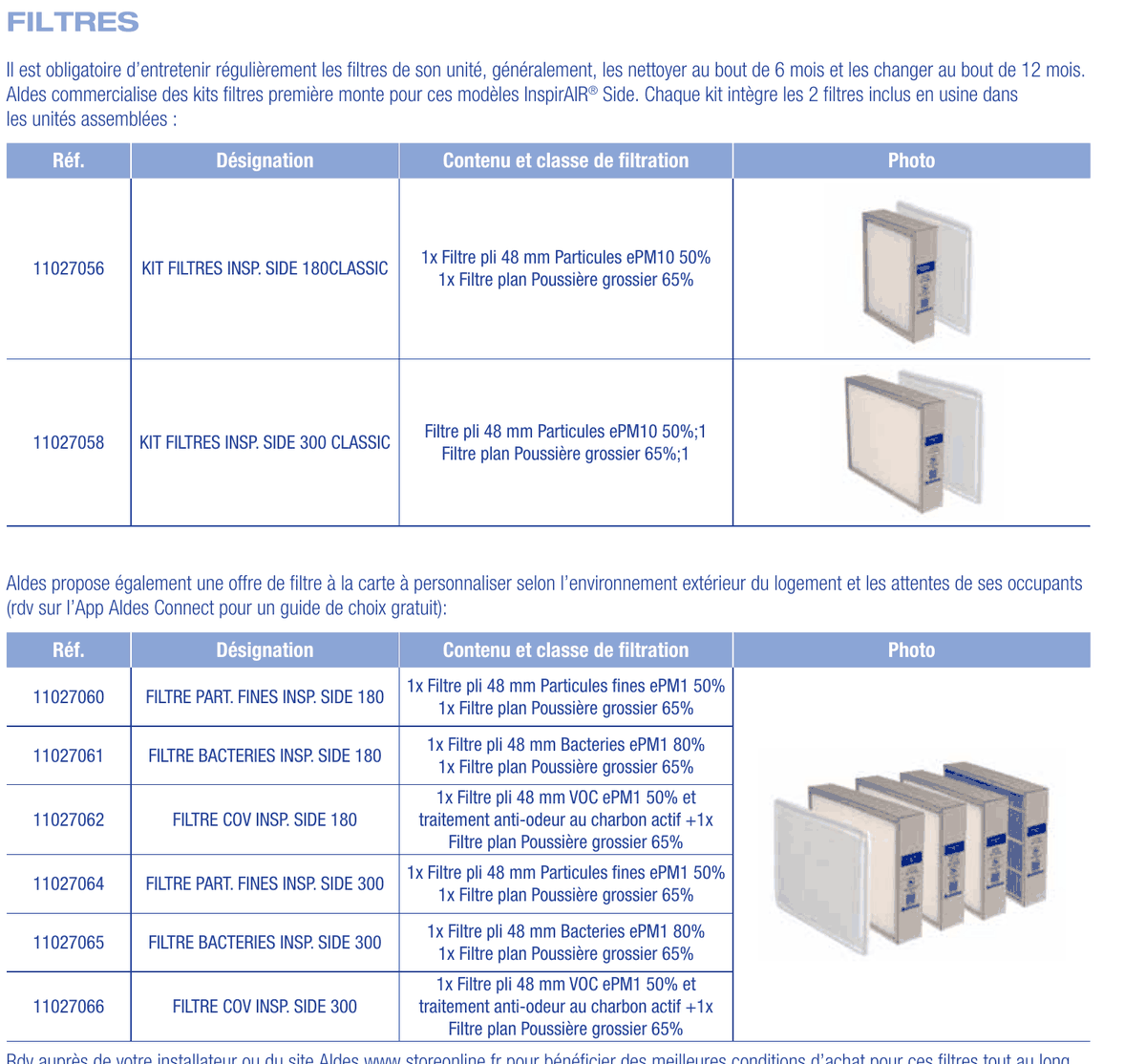

Filtration : la gamme la plus large du marché
Nettoyage des filtres tous les 6 mois, remplacement tous les 12 mois. Prenez de l'avance avec un kit filtres première monte (les deux filtres d'origine), ou personnalisez la filtration selon votre environnement : particules fines ePM1 50 %, bactéries ePM1 80 % ou COV avec charbon actif. Chacune de ces références inclut un pré-filtre poussière qui prolonge la durée de vie du filtre principal.
Protection électrique
Aldes recommande que la centrale dispose de son propre disjoncteur au tableau électrique. L'unité consomme au maximum 1,8 A (Side 300) : le disjoncteur 1P+N 3 kA courbe C 2 A proposé en fin de configurateur convient. Section des conducteurs cuivre : 1,5 mm² minimum, installation conforme à la NF C 15-100.
Ce qu'il faut retenir
- Seule VMC double flux certifiée NF 205 Auto installable en combles
- Rendement thermique jusqu'à 88 %, classe énergétique A
- 12 à 14 kg, passage en trappe 60 × 60 cm, pose plafond ou sol
- Bypass 100 % automatique, mode Radon, mode cheminée à foyer ouvert
- Assistant de mise en service inclus dans la télécommande
- Garantie pièces 3 ans
- Réseau souple isolé Algaine complet : caissons, gaines, bouches, prise d'air, sortie de toiture
Un doute sur le dimensionnement de votre réseau ? Nos techniciens vous accompagnent au 04 84 25 08 81.
- Composition Du Kit
-
Centrale double flux InspirAIR Side (11027130, 11027131, 11027132, 11027133, 11027134, 11027135, 11027136, 11027137, 11027138) Telecommande filaire InspirAIR, avec ou sans sonde CO2 (11027068, 11027069) Bouton poussoir de surventilation (11026011) Conduit rigide isole Calogaine PRO D160 et son raccord a joints (11023210, 11023209) Coudes 30, 45 et 90 degres pour conduit rigide isole D160 (11091364, 11091365, 11091366) Gaine souple isolee 25 mm Algaine D160 (11091623) Culotte simple galvanisee D160 (11093085) Caissons repartiteurs circulaires isoles D160 pour insufflation et extraction (11023194, 11023195) Gaines souples isolees 25 mm Algaine D80 et D125 (11091619, 11091621) Kit de bouches autoreglables extraction et insufflation T3/T4 (11023228) Bouches d'extraction autoreglables D125 (11023229) Bouches d'insufflation Bio Design D80 (11023116) Obturateurs d'equilibrage Bio Design D80 (11022063) Colliers de serrage et bande adhesive mastic alu (523323, 11090024, 11091042) Prise d'air neuf de facade PA 160 (1603) Sortie de toiture STS 160 et fixation sur tuile a douille (11030108, 11030110, 11022047) Evacuation des condensats (11027072, 11027071, 11129712) Accessoires de pose au plafond et au sol (11027073, 11027074, 11023321) Batteries de prechauffage et de post-chauffe externes (11023225, 11023487) Filtres de rechange premiere monte et haute filtration (11027055, 11027056, 11027057, 11027058, 11027060, 11027061, 11027062, 11027064, 11027065, 11027066) Disjoncteur de protection 2 A (MFN702)
