- La description
-
Détails

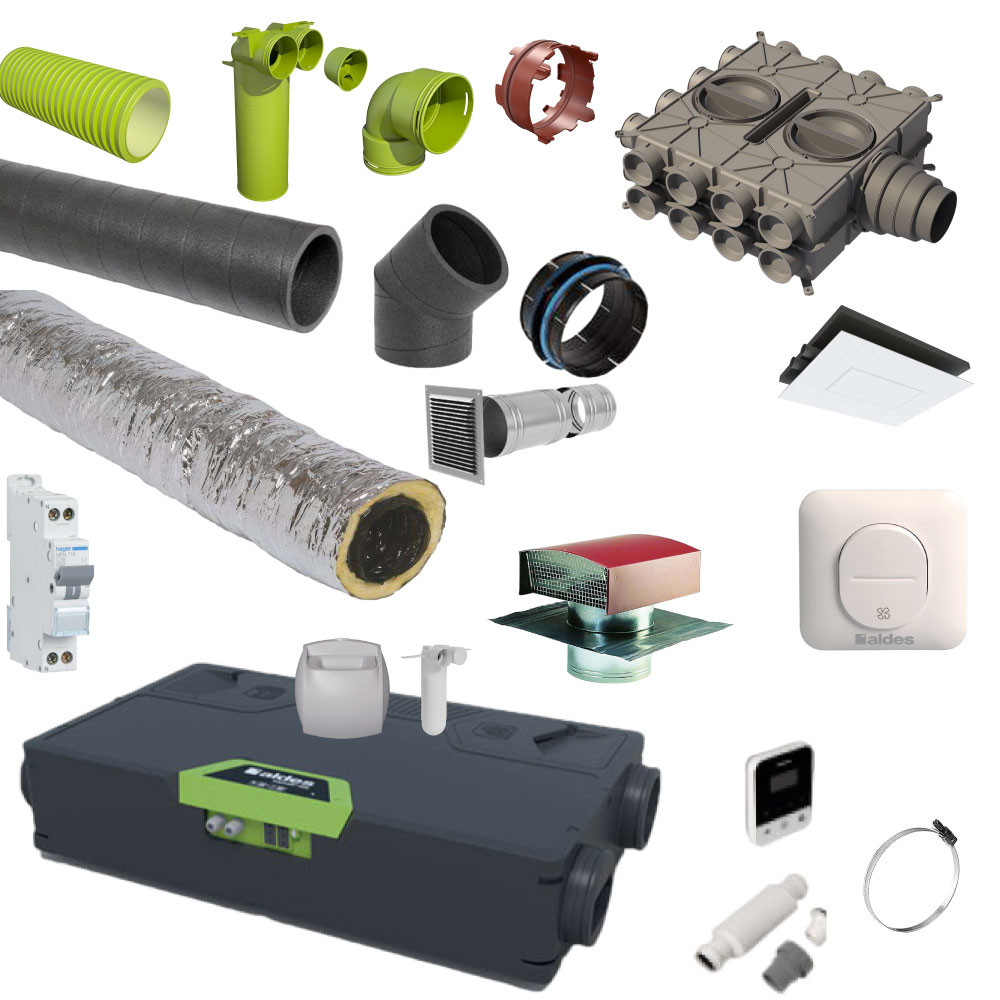

Un pack VMC double flux InspirAIR® Side composé par vos soins, réseau semi-rigide Optiflex® PRO compris

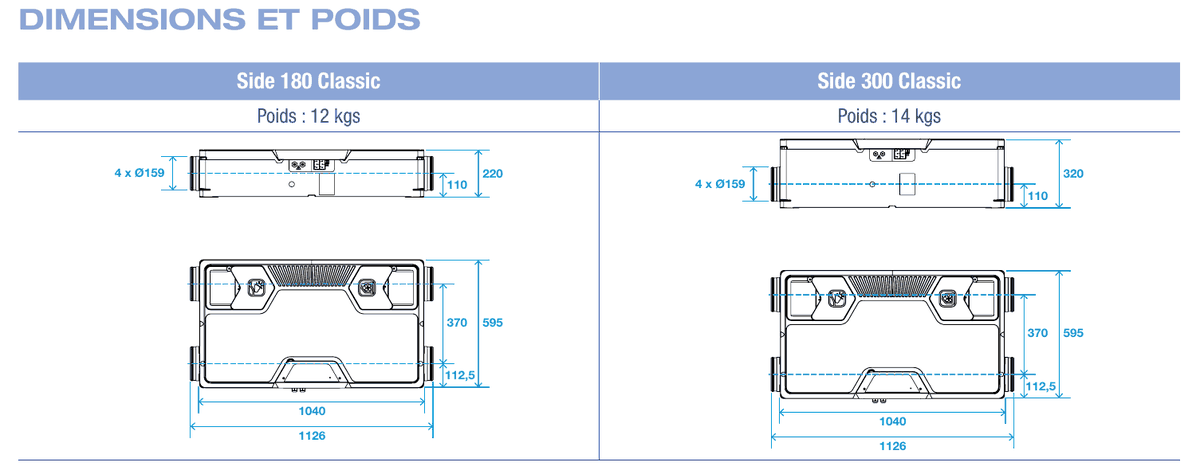

L'InspirAIR® Side est la seule VMC double flux certifiée NF 205 Auto qui s'installe en combles. Compacte (12 à 14 kg), elle passe par une trappe de 60 × 60 cm et se pose aussi bien en faux plafond qu'au sol. Ce pack lui associe le réseau annelé Optiflex® PRO : conduits antistatiques et antibactériens Ø 90, joints à lèvres, clips de blocage, plénums terminaux — un réseau qui se déroule dans la dalle ou les combles, se raccorde sans colle et se nettoie.
Choisissez d'abord votre centrale

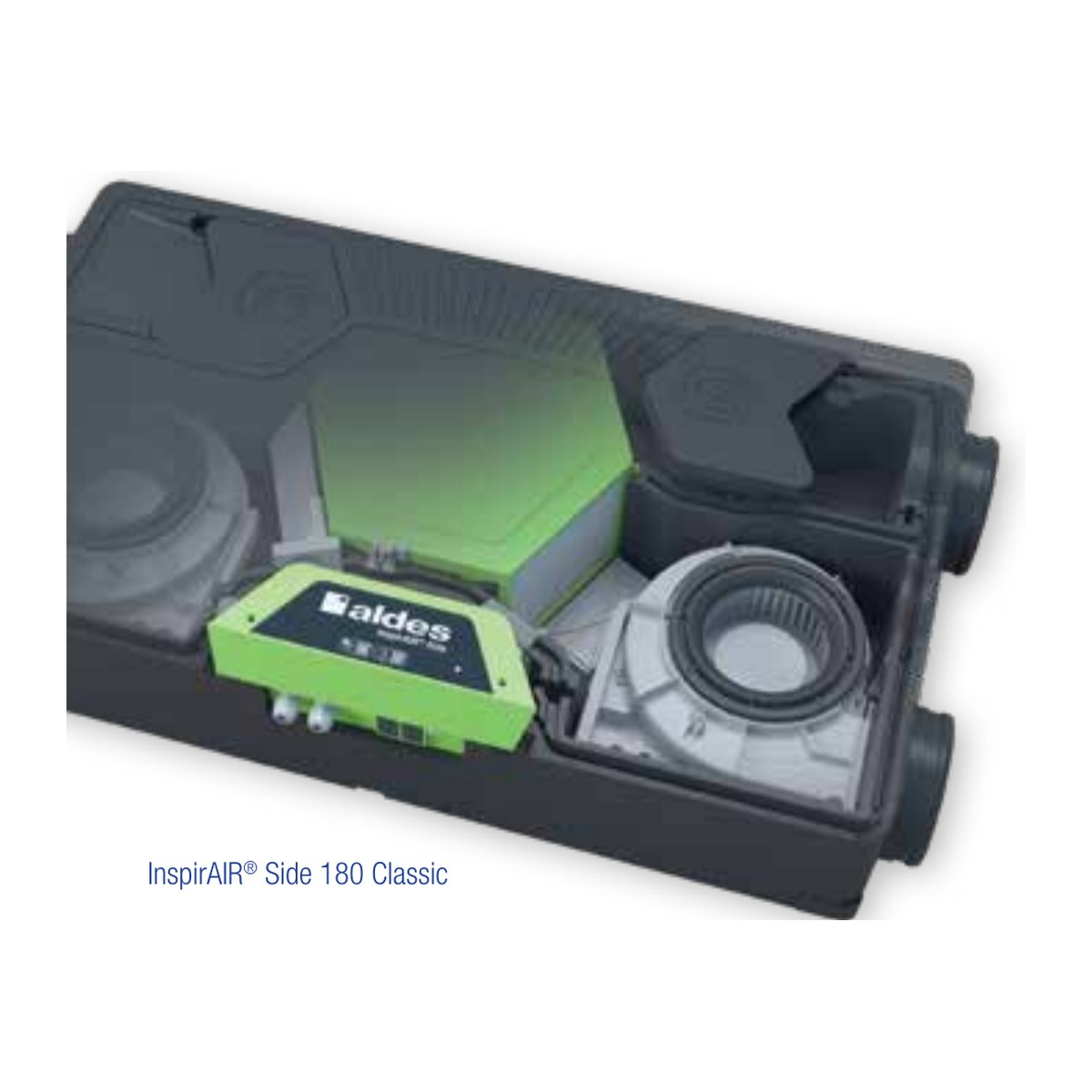

- InspirAIR® Side 180 Classic – jusqu'à 180 m³/h, jusqu'à 4 sanitaires, rendement thermique certifié 86 %, 65 W à débit maxi.
- InspirAIR® Side 300 Classic – jusqu'à 300 m³/h, jusqu'à 7 sanitaires, rendement thermique certifié 88 %, 135 W à débit maxi.

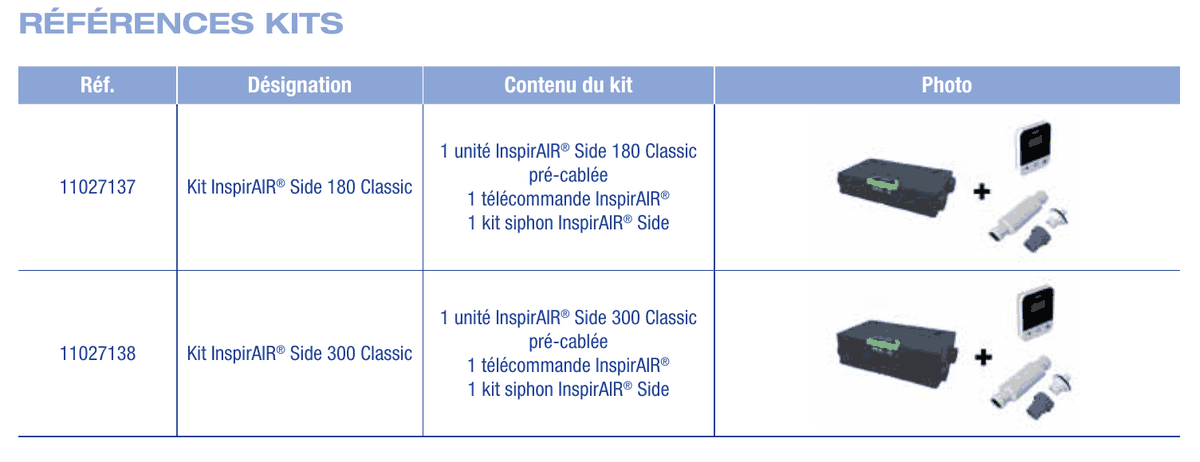

Chaque modèle existe en version Classic, DHU (sonde d'humidité intégrée, régulation à la demande) et ERV DHU (échangeur à récupération d'humidité). Les références « Kit » arrivent prêtes à poser : unité pré-câblée, télécommande InspirAIR® et kit siphon inclus.
Certification NF 205 Auto : la clé des aides financières

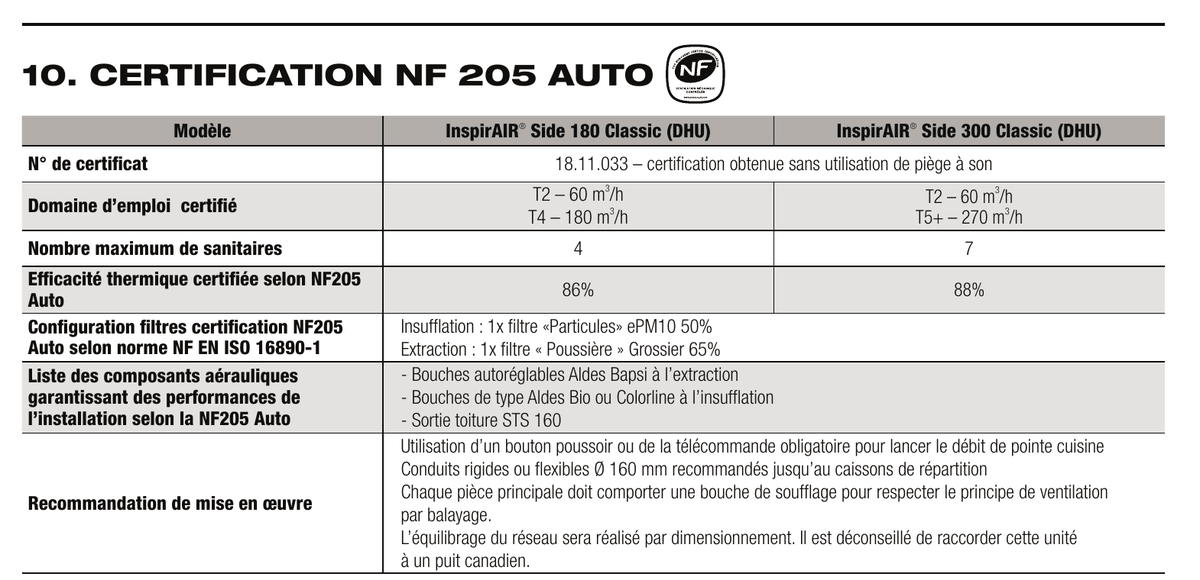

Les Side 180 et 300 Classic (DHU) sont couverts par le certificat NF 205 Auto n° 18.11.033, obtenu sans utilisation de piège à son. Cette certification conditionne l'éligibilité du chantier aux aides financières et impose la nature des composants du réseau : bouches autoréglables à l'extraction, bouches Bio à l'insufflation, sortie de toiture STS 160, conduits Ø 160 mm jusqu'au caisson de distribution.
Le réseau aéraulique, du départ machine aux bouches

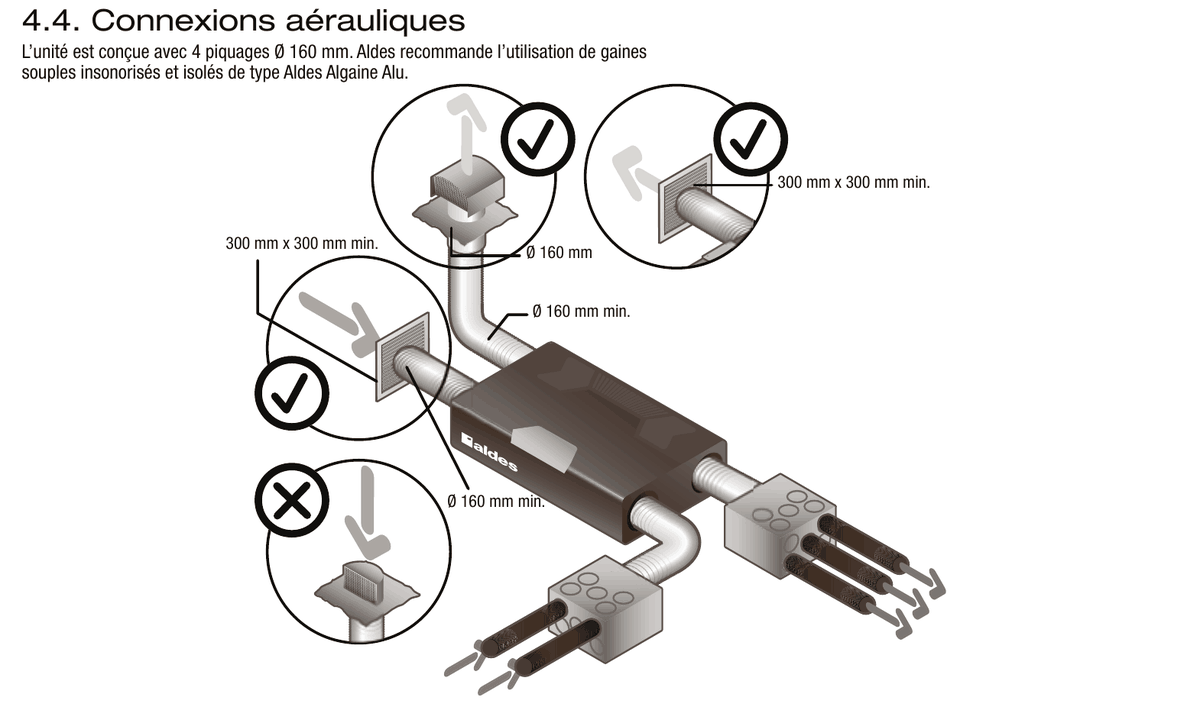

L'unité est conçue avec 4 piquages Ø 160 mm : air neuf, air insufflé, air extrait, air rejeté.
1. Le réseau primaire en Ø 160
Entre la centrale et le caisson de distribution, deux solutions : le conduit rigide isolé Calogaine PRO Ø 160 avec ses coudes 30°, 45° et 90° et son raccord à joints, ou la gaine souple isolée 25 mm Algaine Ø 160. La culotte simple galvanisée Ø 160 permet de dédoubler un piquage. Ce même Ø 160 isolé sert aussi pour la prise d'air neuf et le rejet en toiture.
2. Le caisson de distribution Optiflex® PRO
Le caisson métallique 24 piquages reçoit le Ø 160 et redistribue le débit vers chaque pièce. Les piquages se garnissent de raccords Ø 90 à joint, et le kit de mousses acoustiques atténue la transmission de bruit entre pièces. Un caisson par flux : un pour l'insufflation, un pour l'extraction.
3. Les conduits annelés Ø 90
Le conduit Optiflex® PRO Ø 90, antistatique et antibactérien, se déroule en couronnes de 25 ou 50 m. Sa paroi intérieure lisse limite les pertes de charge et l'encrassement. Il se raccorde par joints à lèvres et clips de blocage, se prolonge par manchons femelles, tourne par coudes 90° et se croise proprement grâce au kit de croisement quand deux conduits se superposent. Les colliers de fixation universels le maintiennent en place.
4. Les terminaux
Chaque bouche se raccorde par un plénum terminal Ø 125, une manchette droite Ø 90 vers bouche Ø 125 ou une manchette coudée vers bouche Ø 80 selon l'épaisseur disponible. Le kit AUTO bouches T3/T4 couvre un logement standard ; ajoutez ensuite les bouches à l'unité : une par pièce à vivre à l'insufflation, une par pièce humide à l'extraction.
5. Les traversées d'enveloppe
Prise d'air neuf de façade PA 160 côté air neuf — sans grillage anti-moustique, proscrit par Aldes — et sortie de toiture STS 160 coloris tuile ou ardoise côté rejet.

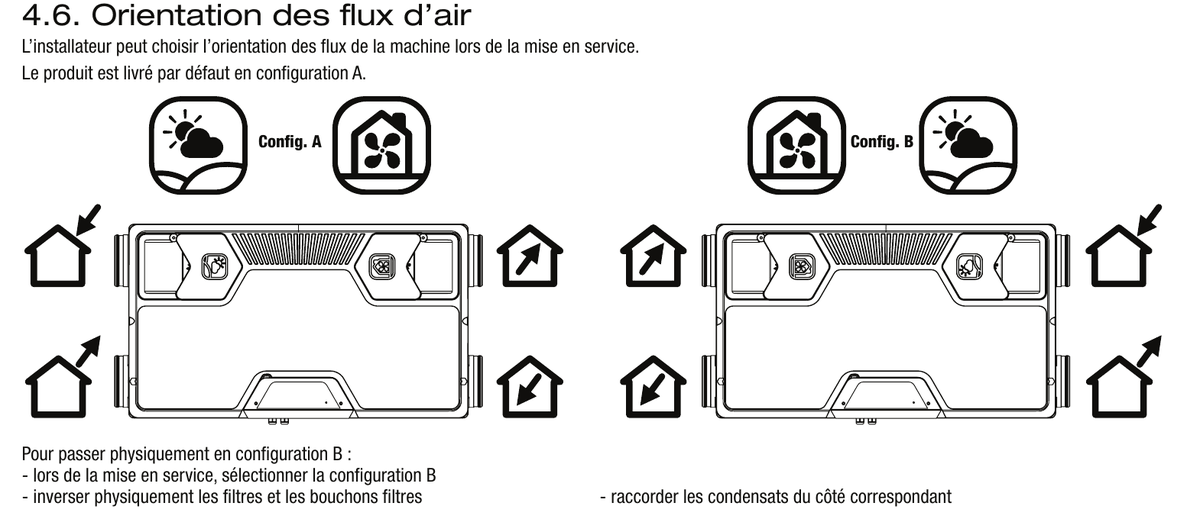

Pose au plafond ou au sol, orientation des flux au choix
Le produit est livré par défaut en configuration A ; l'installateur bascule en configuration B lors de la mise en service en inversant filtres et bouchons, et en raccordant les condensats du bon côté. Prévoyez 140 mm de dégagement côté raccordement électrique, et 160 mm (Side 180) ou 260 mm (Side 300) au-dessus du couvercle.

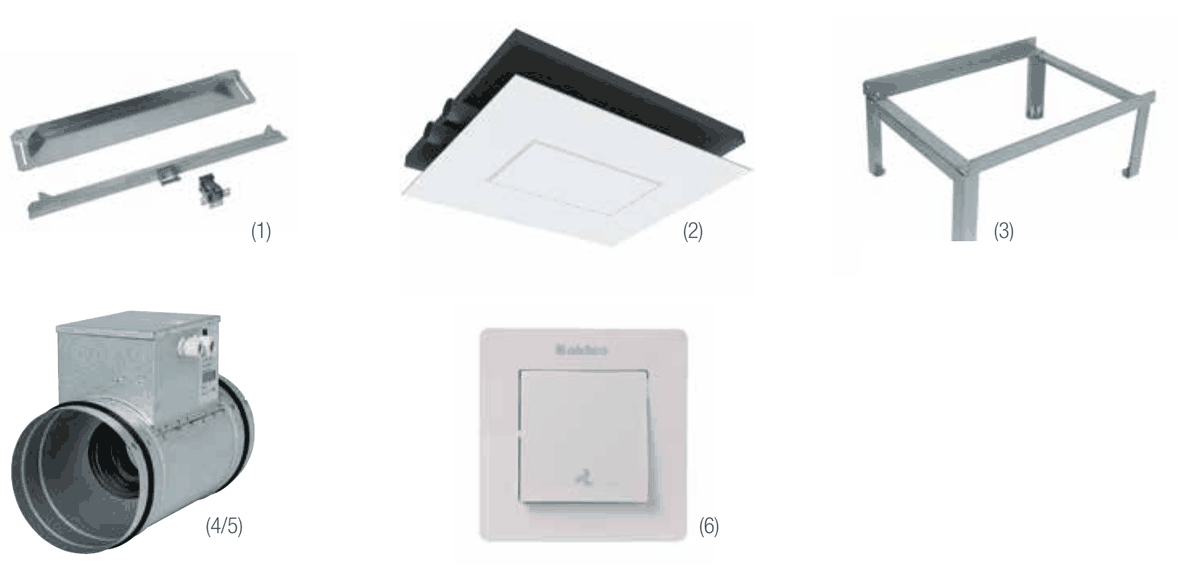

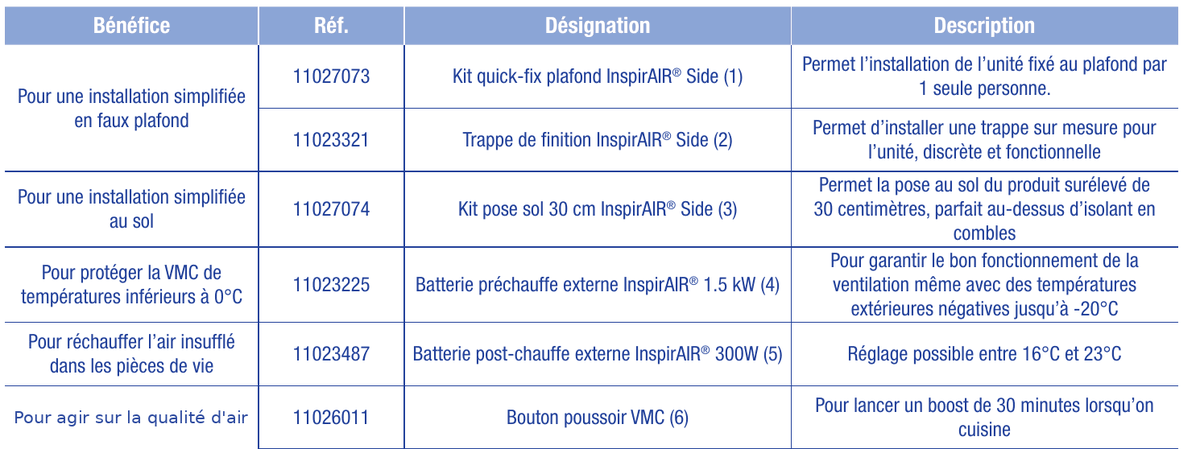

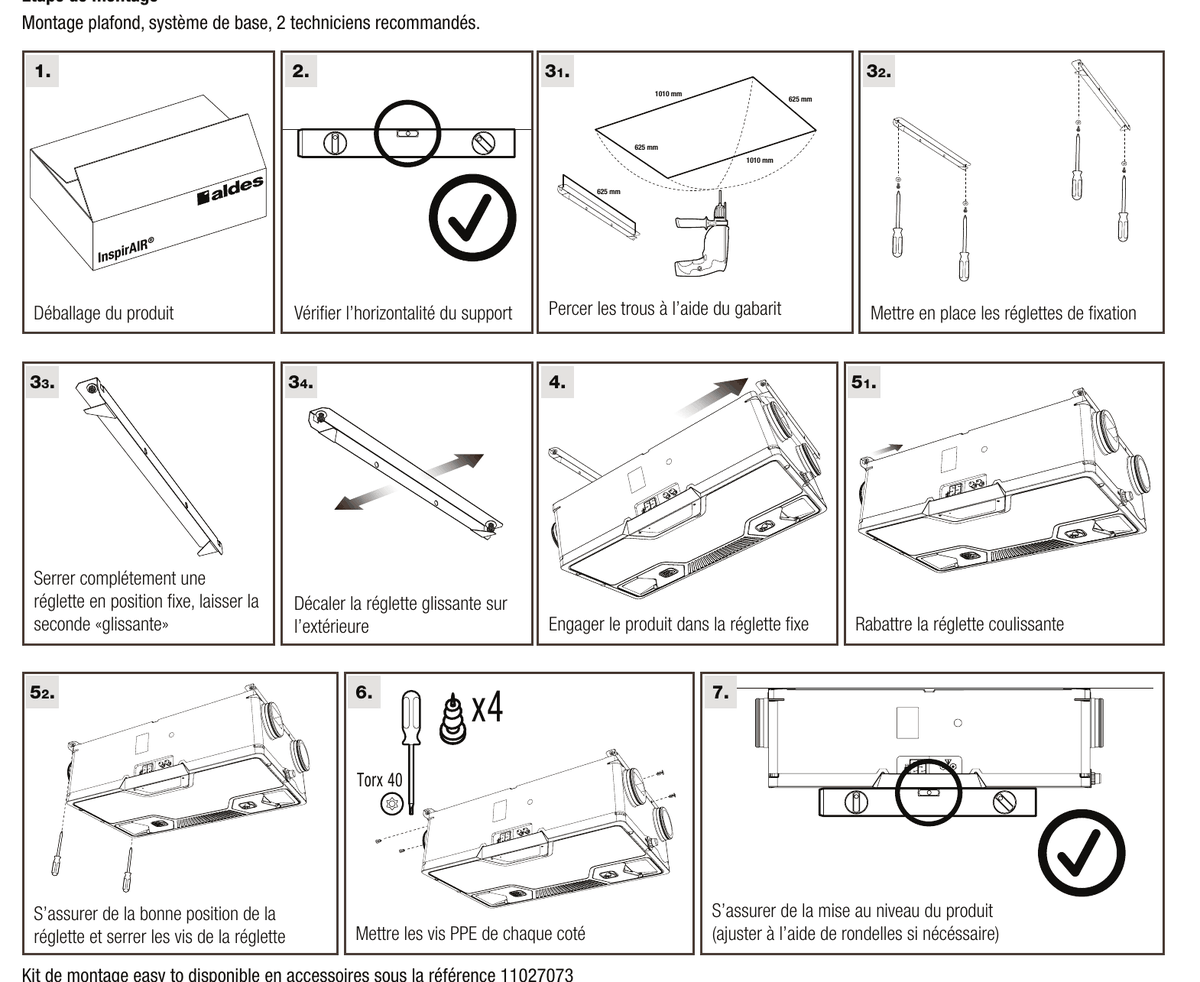

La pose au plafond se fait à deux avec les réglettes livrées en standard, ou par une seule personne avec le kit quick-fix. Le kit de pose au sol surélève l'unité de 30 cm, idéal au-dessus d'un isolant en combles. La trappe de finition habille l'ensemble en faux plafond.
Évacuation des condensats
Le raccordement des condensats est obligatoire : son absence exclut la garantie. Le kit siphon InspirAIR® Side est inclus dans les références « Kit » et disponible à l'unité pour les centrales seules. En maison climatisée, il peut être nécessaire de raccorder aussi le côté insufflation : le kit dédié est proposé dans le pack. Pente d'évacuation de 3 % minimum, tuyau DN 32.
Accessoires de confort et de protection
La batterie de préchauffage externe 1,5 kW garantit le fonctionnement jusqu'à −20 °C extérieurs. La batterie de post-chauffe 300 W réchauffe l'air insufflé entre 16 et 23 °C. Le bouton poussoir lance un boost de 30 minutes en cuisine — son usage, ou celui de la télécommande, est exigé par la certification NF 205 Auto pour le débit de pointe.

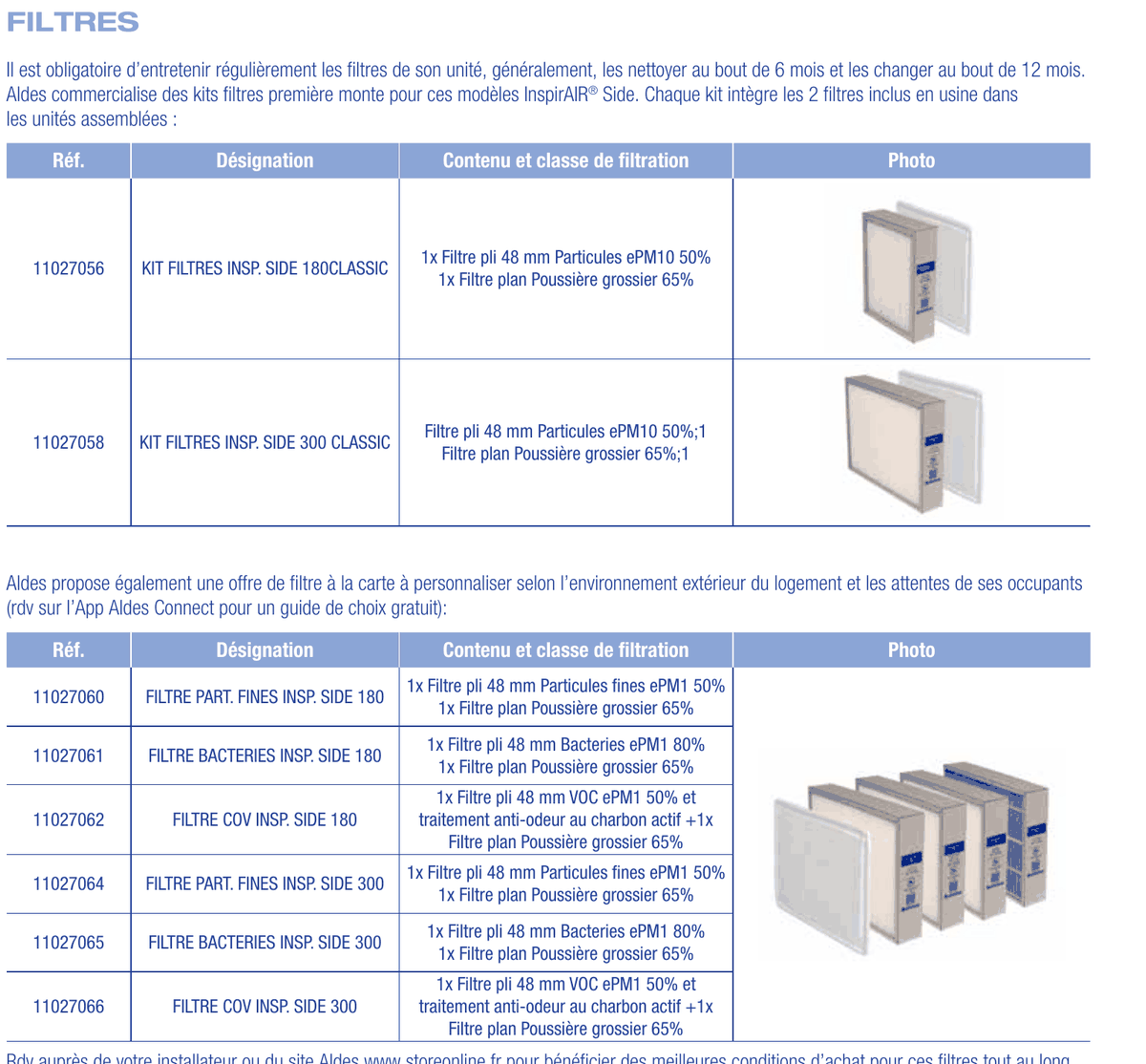

Filtration : la gamme la plus large du marché
Nettoyage des filtres tous les 6 mois, remplacement tous les 12 mois. Prenez de l'avance avec un kit filtres première monte, ou personnalisez la filtration : particules fines ePM1 50 %, bactéries ePM1 80 % ou COV avec charbon actif. Chacune de ces références inclut un pré-filtre poussière.
Protection électrique
Aldes recommande que la centrale dispose de son propre disjoncteur au tableau électrique. L'unité consomme au maximum 1,8 A (Side 300) : le disjoncteur 1P+N 3 kA courbe C 2 A proposé en fin de configurateur convient. Section des conducteurs cuivre : 1,5 mm² minimum, installation conforme à la NF C 15-100.
Ce qu'il faut retenir
- Seule VMC double flux certifiée NF 205 Auto installable en combles
- Rendement thermique jusqu'à 88 %, classe énergétique A
- Réseau semi-rigide Optiflex® PRO Ø 90 antistatique et antibactérien, nettoyable
- Caisson de distribution 24 piquages avec mousses acoustiques
- Bypass 100 % automatique, mode Radon, mode cheminée à foyer ouvert
- Garantie pièces 3 ans
Un doute sur le dimensionnement de votre réseau ? Nos techniciens vous accompagnent au 04 84 25 08 81.
- Composition Du Kit
-
Centrale double flux InspirAIR Side (11027130, 11027131, 11027132, 11027133, 11027134, 11027135, 11027136, 11027137, 11027138) Telecommande filaire InspirAIR, avec ou sans sonde CO2 (11027068, 11027069) Bouton poussoir de surventilation (11026011) Conduit rigide isole Calogaine PRO D160 et son raccord a joints (11023210, 11023209) Coudes 30, 45 et 90 degres pour conduit rigide isole D160 (11091364, 11091365, 11091366) Gaine souple isolee 25 mm Algaine D160 (11091623) Culotte simple galvanisee D160 (11093085) Colliers de serrage et bande adhesive mastic alu (523323, 11090024, 11091042) Caisson de distribution Optiflex PRO 24 piquages et son kit de mousses acoustiques (11095976, 11095978) Raccord de caisson de distribution D90 (11095924) Conduit semi-rigide antistatique et antibacterien D90 en 25 ou 50 m (11095922, 11095923) Joints, clips de blocage et colliers de fixation Optiflex PRO (11095927, 11095928, 11095904) Manchon femelle, coude 90 degres et kit de croisement D90 (11095929, 11095930, 11095933) Plenum terminal D125 et manchettes de raccordement de bouche (11095932, 11095935, 11095934) Kit de bouches autoreglables extraction et insufflation T3/T4 Optiflex (11091966) Bouches d'extraction et d'insufflation Optiflex supplementaires (11091967, 11091968) Prise d'air neuf de facade PA 160 (1603) Sortie de toiture STS 160 et fixation sur tuile a douille (11030108, 11030110, 11022047) Evacuation des condensats (11027072, 11027071, 11129712) Accessoires de pose au plafond et au sol (11027073, 11027074, 11023321) Batteries de prechauffage et de post-chauffe externes (11023225, 11023487) Filtres de rechange premiere monte et haute filtration (11027055, 11027056, 11027057, 11027058, 11027060, 11027061, 11027062, 11027064, 11027065, 11027066) Disjoncteur de protection 2 A (MFN702)
- Caractéristiques
-
Informations complémentaires
Moteur basse consommation Non - Questions Produit
-
Questions sur les Produits
Pas encore de questions. Soyez le premier à poser une question! - Avis Vérifiés
-
-
1
0 -
2
0
-
3
0
-
4
0
-
5
0
Aucun avis n'a encore été laissé sur ce produit.
-
1
- Notice PDF
-
Fiche technique Manchette coudé pour bouche D80 et conduit D90 Optiflex PRO 11095934 ALDES
(Taille : 34.96 KB)
Fiche technique Manchette droit conduit D90 et bouche D125 Optiflex PRO 11095935 ALDES
(Taille : 34.85 KB)
Fiche technique 25m Conduit antistatique et antibactérien D90 Optiflex PRO 11095923 ALDES
(Taille : 34.7 KB)
Fiche technique Collier de fixation universel pour conduits circulaire et oblong Optiflex PRO 11095904 ALDES
(Taille : 33.72 KB)
Fiche technique Lot 10 Joints pour conduits circulaires et raccords D90 Optiflex PRO 11095927 ALDES
(Taille : 33.14 KB)
