HELIOS VENTILATEURS Puits canadien avec regard sous borne

  • Durée de garantie : 1 an

Description produit : Puits canadien avec pente du collecteur vers la borne : 2x25m collecteur géothermique PEHD et manchon, traversée de mur, regard étanche intermédiaire pour maintenance. Borne de prise d'air en option.

0,00 €

Option disponible :

Départ 72h

Livré à partir du 25/04/2018

Livraison offerte à partir de 750€
1 x KSB HELIOS VENTILATEURS 15m Bande d'étanchéité PE rétractable 50mm
1 x LEWT-BLUE GEL 800 HELIOS VENTILATEURS 800g Gel alimentaire
1 x LEWT-M 200 HELIOS VENTILATEURS Manchon de liaison ⌀200 + 2 joints
1 x LEWT-T 200 HELIOS VENTILATEURS Traversée de mur/dalle ⌀200 + joint
2 x LEWT-JOINT DN 300 HELIOS VENTILATEURS Joint à lèvre profilé ⌀300
1 x LEWT-JOINT DN 200 BLEU HELIOS VENTILATEURS Joint à lèvre profilé ⌀200
1 x LEWT-E 200 HELIOS VENTILATEURS 25m Collecteur géothermique ⌀200 L25
2 x LEWT-TUBE DN 300 HELIOS VENTILATEURS 1m Tube PE-HD ⌀300 int.
1 x LEWT REGARD 3V HELIOS VENTILATEURS Fond de regard étanche ⌀300 / 3x⌀200

* Champs obligatoires

Description

Détails

Le kit puits provençal associé à un ventilateur ou une VMC simple-flux permet de rafraichir votre logement en été et de préchauffer l'air entrant en hiver. Associé à une VMC double flux, le kit puits provençal permet d'améliorer son rendement en récupérant l’énergie du sous sol.

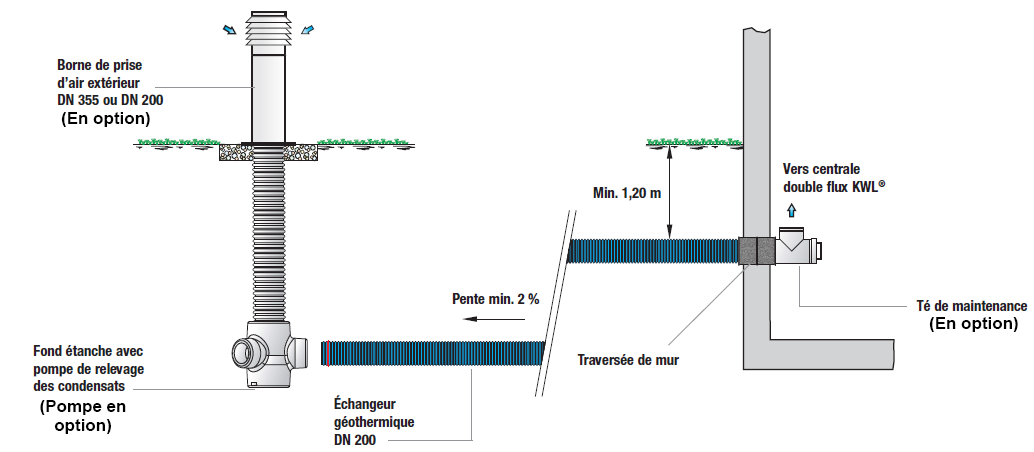

Puits canadien lorsque la pente du collecteur va vers la borne, par exemple si la pente du terrain va vers l'extérieur ou que la hauteur du sous-sol n'est pas suffisante.
shema-puits-canadien-regard-borne"
Vous trouverez les bornes de prise d'air et la pompe de relevage dans l'onglet "Produits complémentaires""
Composition Du Kit
Pièces principales :
2 Collecteur géothermique PEHD DN 200 de 25 m
1 Manchon de liaison DN 200 avec 2 joints
1 Traversée de mur DN 200 avec 1 joint
1 Fond de regard étanche DN 300 / 3 x DN 200 (Veuillez préciser, en commentaire de la commande, les piquages à percer cf. Documentation)
2m Tube en PE-HD ⌀ 300 mm int.

Accessoires :
800gr. Gel alimentaire pour assemblage tubes PEHD
1 joint supplémentaire DN 200
2 joints supplémentaires DN 300
15m Bande d'étanchéité PE rétractable 50mm (KSB)


Caractéristiques

Informations complémentaires

Avantages – Préchauffe l’air en saison froide.
– Evite le givrage de l’échangeur de la VMC double flux.
– Rafraîchit l’air en saison chaude.
– Permet de limiter le réchauffage de l’air neuf aux périodes de très basses températures.
Matériaux / Construction

Collecteur flexible coextrudé en polyéthylène de qualité alimentaire,⌀ ext. 200 mm. Annelé à l’extérieur et lisse à l’intérieur. 100% sans dégagement de solvant.

Traversée de mur en polypropylène, revêtement extérieur granuleux; ⌀ int. 200 mm.

Tube en PE-HD ⌀ 300 mm int. : tube rigide coextrudé en polyéthylène de qualité alimentaire DN 300 mm. Annelé à l'extérieur et lisse à l'intérieur. Paroi int. lisse et antistatique.Livré en barre droite, longueur de 2m max (possibilité de taille différentes)

Fond de regard étanche DN 300 / 3 x DN 200 : Regard 3 voies en polyéthylènemoulé de qualité alimentaire. Fond étanche pour emplacement pompe de relevage des condensats. 1 piquage ouvert 354 mm pour LEWT-Tube DN 300. 3 piquages obturés 200 pour tubes LEWT DN 200 avec repères de pointage pour perçage.(Perçage usine sur demande.) Joints nécessaires : Type LEWT-J 200  N° Réf. 93955 Type LEWT-J 300  N° Réf. 83587
Rigidité annulaire selon EN ISO 9969 SN 8
Classe d’étanchéité IP 68
Poids env.15 Kg

Performances / Données

Afin d’obtenir un bon rendement thermique, le collecteur doit être enterré à une profondeur minimum de 1,2 m.

A cette profondeur la température du sous-sol reste à peu près constante toute l’année (env. 8 à12 °C). Pour bénéficier d’une température de sous-sol plus importante et gagner en constance, il faut enfouir le collecteur plus profondément.

Lors de l’enfouissement, respecter une pente pour l’évacuation des condensats d’au moins 2%.

Pour favoriser l’échange thermique,la vitesse de passage de l’air dans le tube ne doit pas dépasser 2,5 m/s. Respecter une distance min. de 0,80 m entre les collecteurs si le réseau est divisé en tronçons parallèles.

Afin de réduire les pertes de charges, il est recommandé d’avoir un rayon de courbure d’au moins 1 m.

Le collecteur doit reposer sur un lit de sable stabilisé et être recouvert de 20-30 cm de sable 0-4mm compacté. La tranchée doit être remblayée de préférence avec de la terre. La longueur totale du collecteur doit être minimum 40 mètres.

Le regard doit être posé sur un fond de fouille stabilisé et sur une couche de 15 cm de sable compacté.

Dimensions Fond de regard étanche Dimensions (LxlxH)860x860x724
