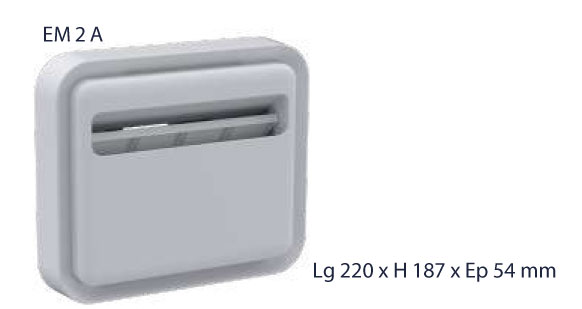

EM 2 A 45 D125 ANJOS
Entrée d’air autoréglable acoustique

Entrée d'air hygroréglable EM 2 A 45 m3/h. Utilisées dans le cadre d’un système de ventilation hygroréglable sous Avis Technique.

Diamètre 125 mm

Cette entrée d'air s'installe coté intérieur dans les chambres et les séjours avec un raccordement circulaire en Ø 125

Associées au silencieux acoustique SC à poser dans les doublages,

Isolements acoustiques : 37 à 45* dB, (*modèle avec SC)

A l’extérieur, la grille de façade extérieur GEM ou GEMM avec le silencieux SC (polystyrène résistant aux UV et aux intempéries en couleur blanc).

Mise en oeuvre et installation :

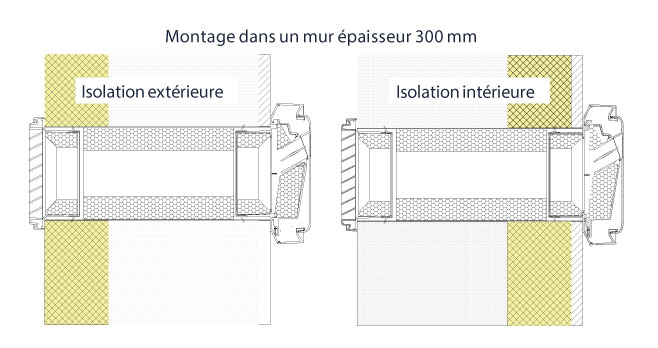

Montage dans un mur avec une isolation par l’extérieure ou intérieure. Epaisseur 300 mm.

Pour un montage de l’EM 2 A seule, percer le mur et sceller un manchon tôle Ø 125 mm (Ø 125 intérieur maxi, Ø 120 intérieur mini) avec une légère pente vers l’extérieur.

Pour un montage de l’EM 2 A associée au silencieux SC, percer
le mur et sceller un manchon tôle Ø 125 mm (Ø 125 intérieur
maxi, Ø 122 intérieur mini) avec une légère pente vers l’extérieur.

Côté extérieur, une fois les enduits terminés, visser la manchette
de la grille GEM 125 ou la grille GEMM 125 (pour un montage avec
silencieux SC) et emboîter la grille sur la manchette.

Emboîter le manchon acoustique Ø 125 dans le conduit Ø 125
(montage avec le silencieux SC).

Emboîter l’entrée d’air dans le conduit.
