Composez votre VMC double flux Zehnder ComfoAir Flex 350 et tout son réseau

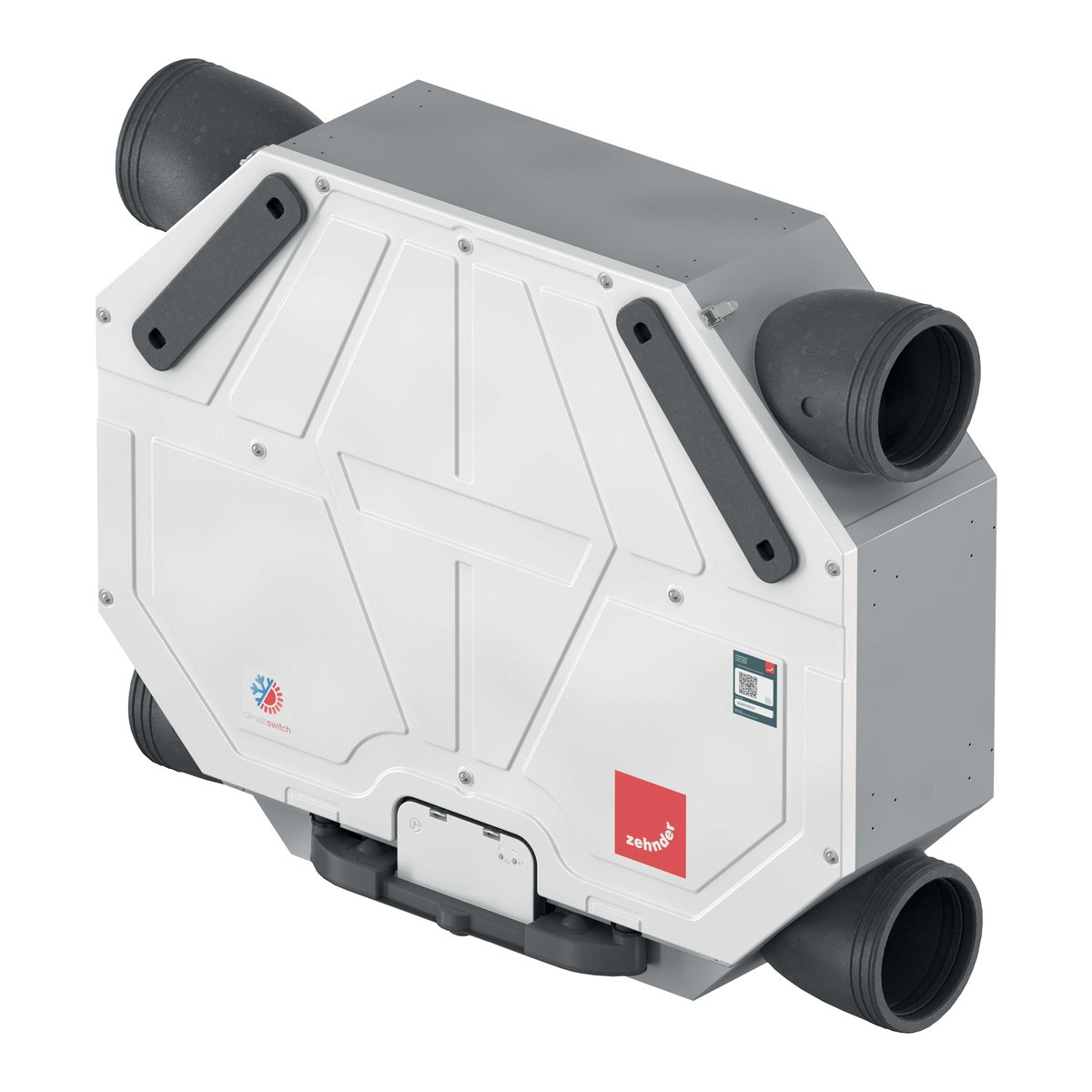

La Zehnder ComfoAir Flex 350 est une centrale double flux plafonnière conçue pour les logements où la surface au sol manque : appartements jusqu’au T5+, maisons compactes, rénovation. Avec 327 mm de hauteur seulement, elle s’intègre dans un faux plafond de plus de 330 mm et libère le local technique.
Elle délivre jusqu’à 350 m³/h et affiche 98 % de récupération de chaleur selon NF-205, 87 % selon le Passive House Institute, pour un SFP de 0,26 Wh/m³ et une classe énergétique A+.

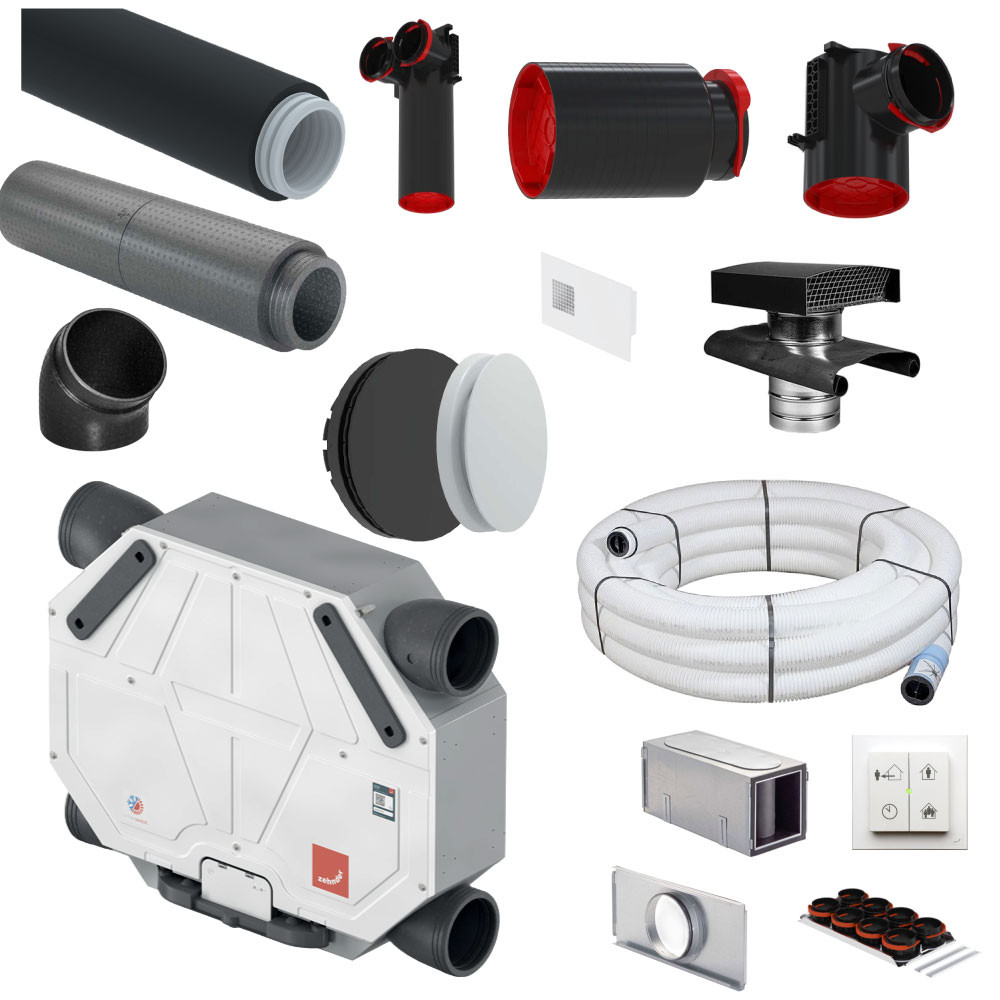

Ce pack vous laisse composer l’installation complète : la centrale, son préchauffeur, les caissons de répartition ComfoWell et leurs kits de raccordement, le conduit isolé ComfoPipe, le réseau semi-rigide ComfoTube, les boîtiers ComfoCase, les bouches ComfoValve Luna, les grilles de façade et la commande. Une option par famille, la quantité que vous voulez, un prix qui suit exactement votre composition.
La centrale

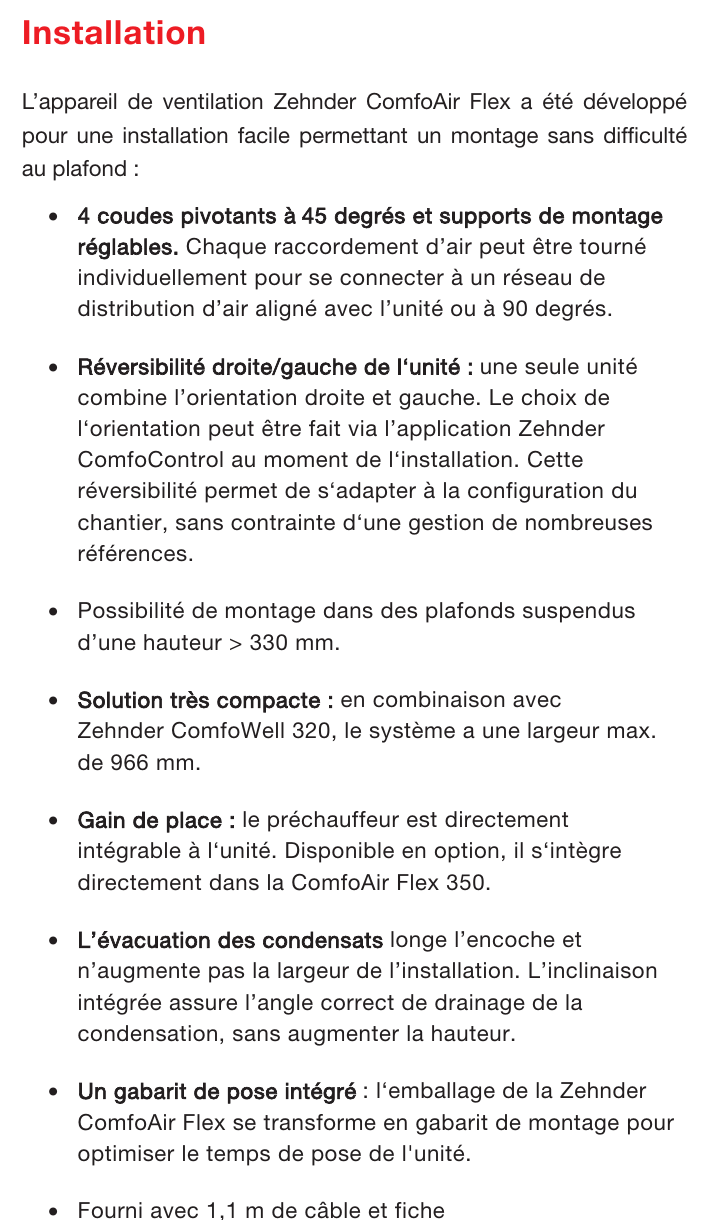

Une seule référence couvre les configurations droite et gauche : l’orientation des flux se choisit à la mise en service depuis l’application Zehnder ComfoControl. Les quatre coudes pivotants à 45° et les supports de montage réglables permettent de raccorder chaque piquage dans l’axe de l’unité ou à 90°.
- Raccords d’air Ø 160 mm intérieur, 1068 × 868 × 327 mm, 38 kg

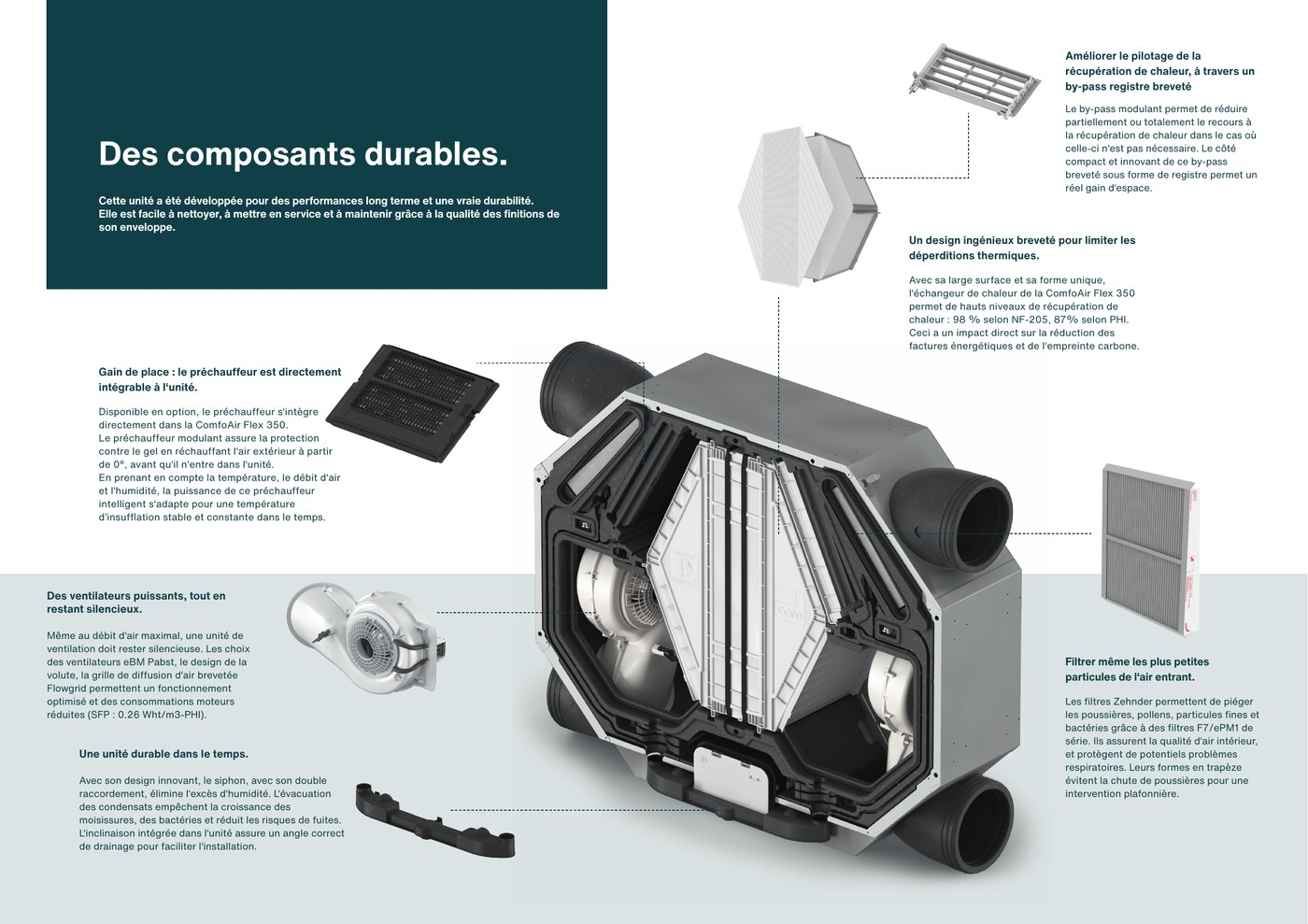

- By-pass modulant breveté sous forme de registre, et technologie Climate Switch : récupération de chaleur en hiver, de fraîcheur en été
- Filtration F7 / ePM1 de série sur l’air neuf
- Module Wi-Fi embarqué, capteurs de débit, d’humidité et de température intégrés
- Double siphon longeant l’encoche, inclinaison de 2° intégrée pour le drainage
- Livrée avec 1,1 m de câble et fiche, et un emballage qui se transforme en gabarit de pose

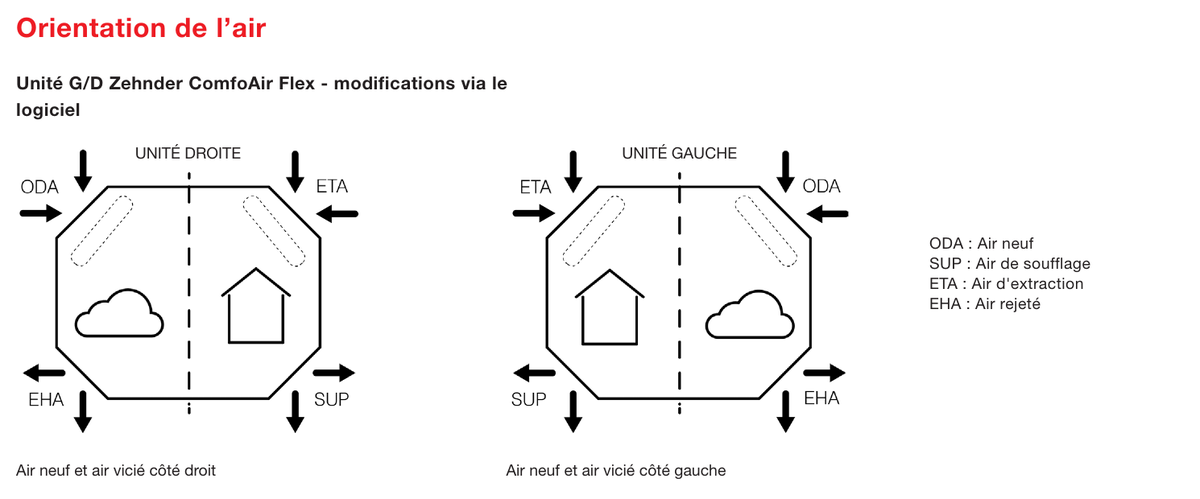

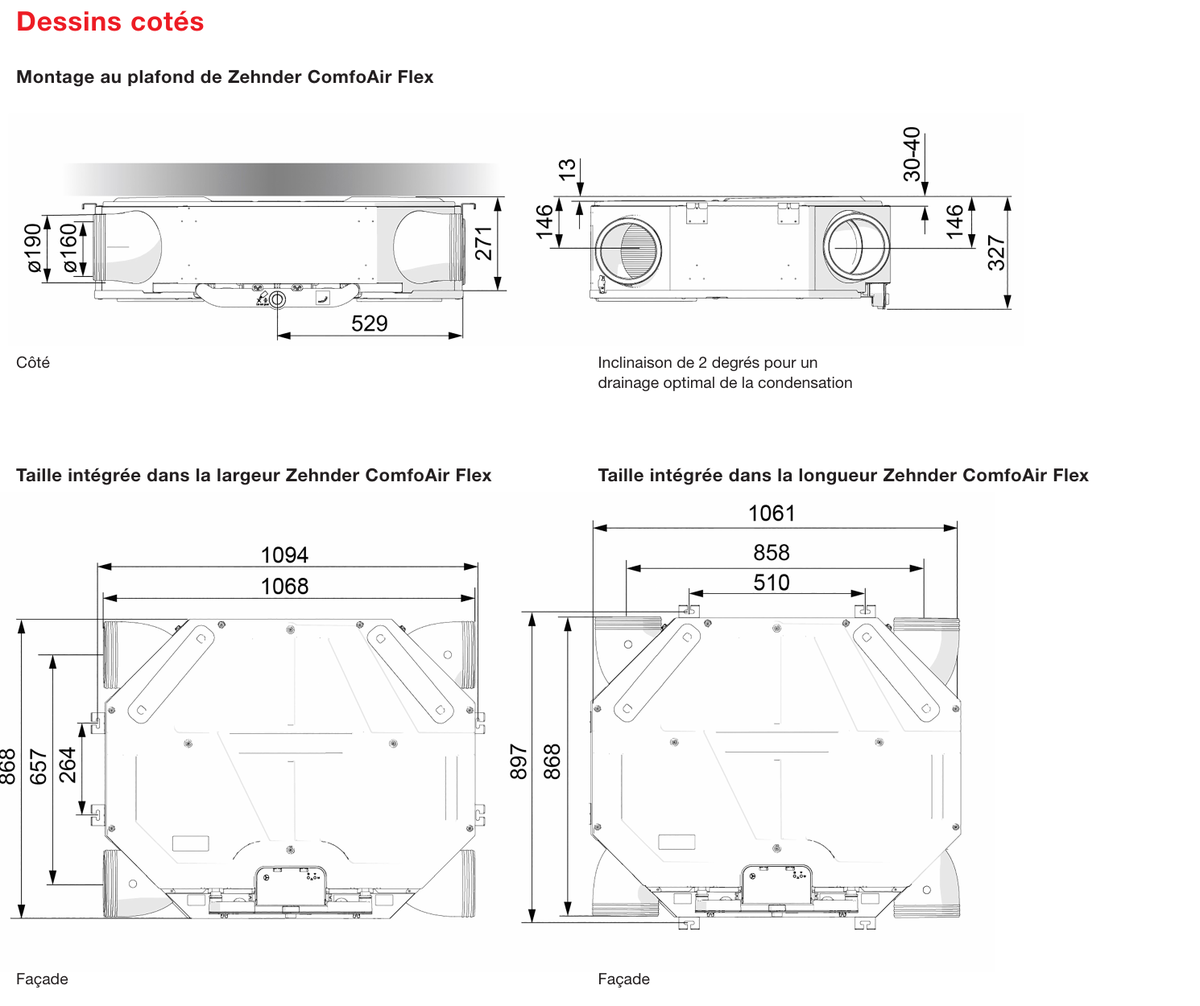

Dimensions et orientation de l’air
Associée au caisson silencieux ComfoWell 320, l’ensemble tient dans une largeur maximale de 966 mm et une longueur de 1652 mm, tout en autorisant jusqu’à 6 piquages en soufflage et 6 en reprise.

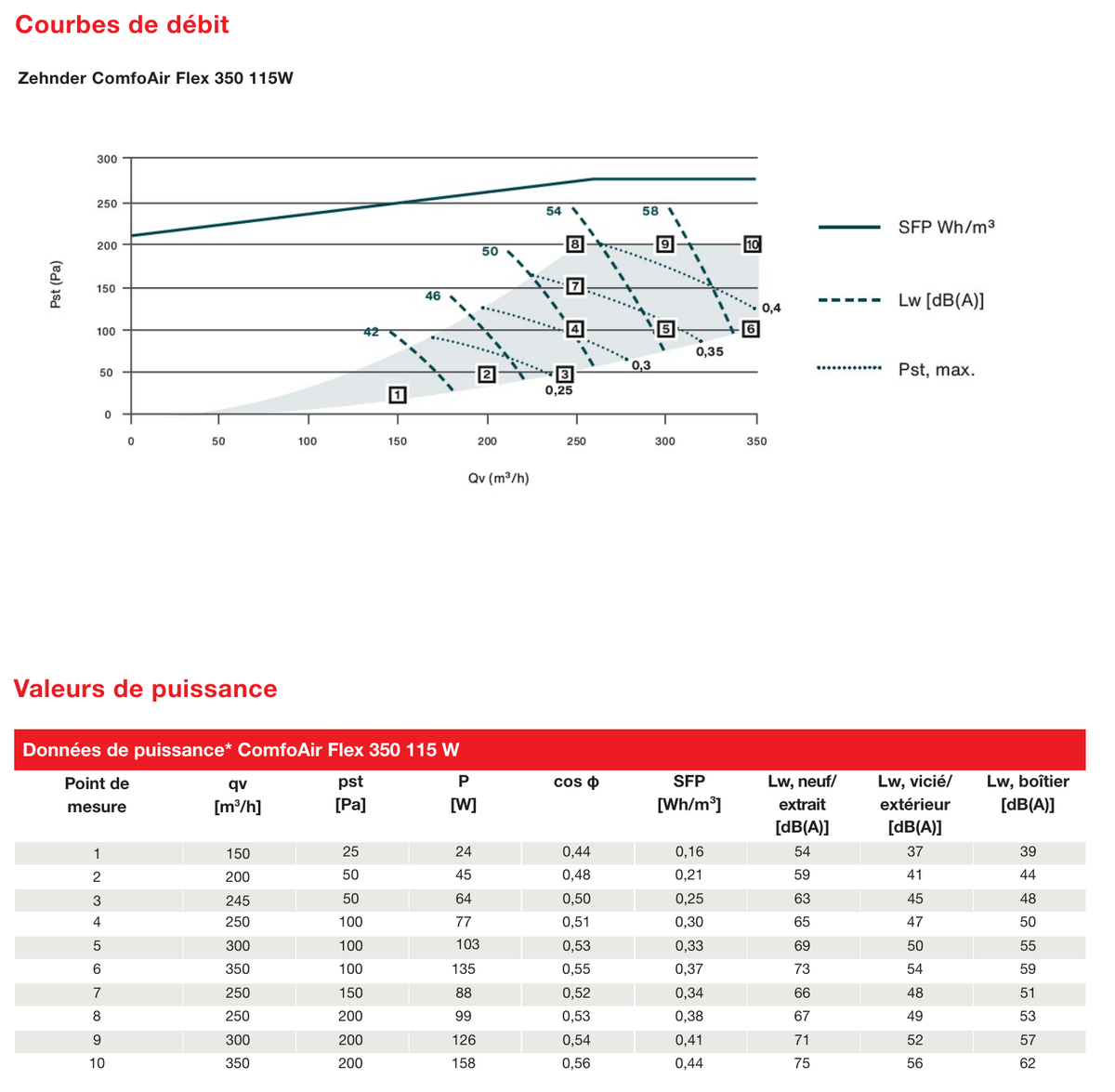

Courbes de débit et données de puissance
Le réseau de distribution Zehnder
1. Les caissons ComfoWell
Trois briques empilables, disponibles en cinq tailles (220, 320, 420, 520, 625) : le caisson silencieux de répartition, le caisson filtrant et le caisson de renvoi d’angle. Le caisson se ferme par une plaque de raccordement au diamètre du réseau primaire (DN 160) et par une plaque de montage percée de 4 à 12 piquages en DN 75 ou DN 90. Des filtres de rechange F7, F9 et charbon actif complètent la gamme.
2. Le conduit primaire ComfoPipe
Entre la machine et la façade, l’air neuf et l’air rejeté circulent dans du conduit isolé en polyéthylène, qui évite la condensation : ComfoPipe Compact D 160/190 ou ComfoPipe Plus DN 160/246, chacun avec son coude à 45° et son manchon, plus un raccord Flex pour les liaisons souples.
3. Le réseau secondaire ComfoTube
Du caisson aux bouches, le conduit semi-rigide ComfoTube en PEHD alimentaire se pose en DN 90 ou DN 75, par couronnes de 50 m. Paroi intérieure lisse, pas d’électricité statique, nettoyable. Chaque diamètre a son coude 90°, son manchon, son bouchon, son joint torique, ses supports et ses clips ComfoFix ; le DN 90 dispose en plus d’un embranchement en Y à 45° et de la version isolée ComfoTube Therm.
4. Les terminaux
Les boîtiers ComfoCase TVA-P reçoivent le ComfoTube et présentent un piquage D 125 prêt pour la bouche : boîtier droit, boîtier de hauteur 400 mm, plénum terminal 2×90, plénum coudé à 90°. Les bouches ComfoValve Luna existent en insufflation et en extraction, en S 125 / E 125 et S 12 / E 12.
5. Les traversées d’enveloppe
En façade, la grille combinée ComfoEdge Dupla DN 160 regroupe prise d’air et rejet dans un seul percement, en blanc ou en inox. Des grilles inox simples et un chapeau de toiture complètent la gamme.
La commande et la connectivité

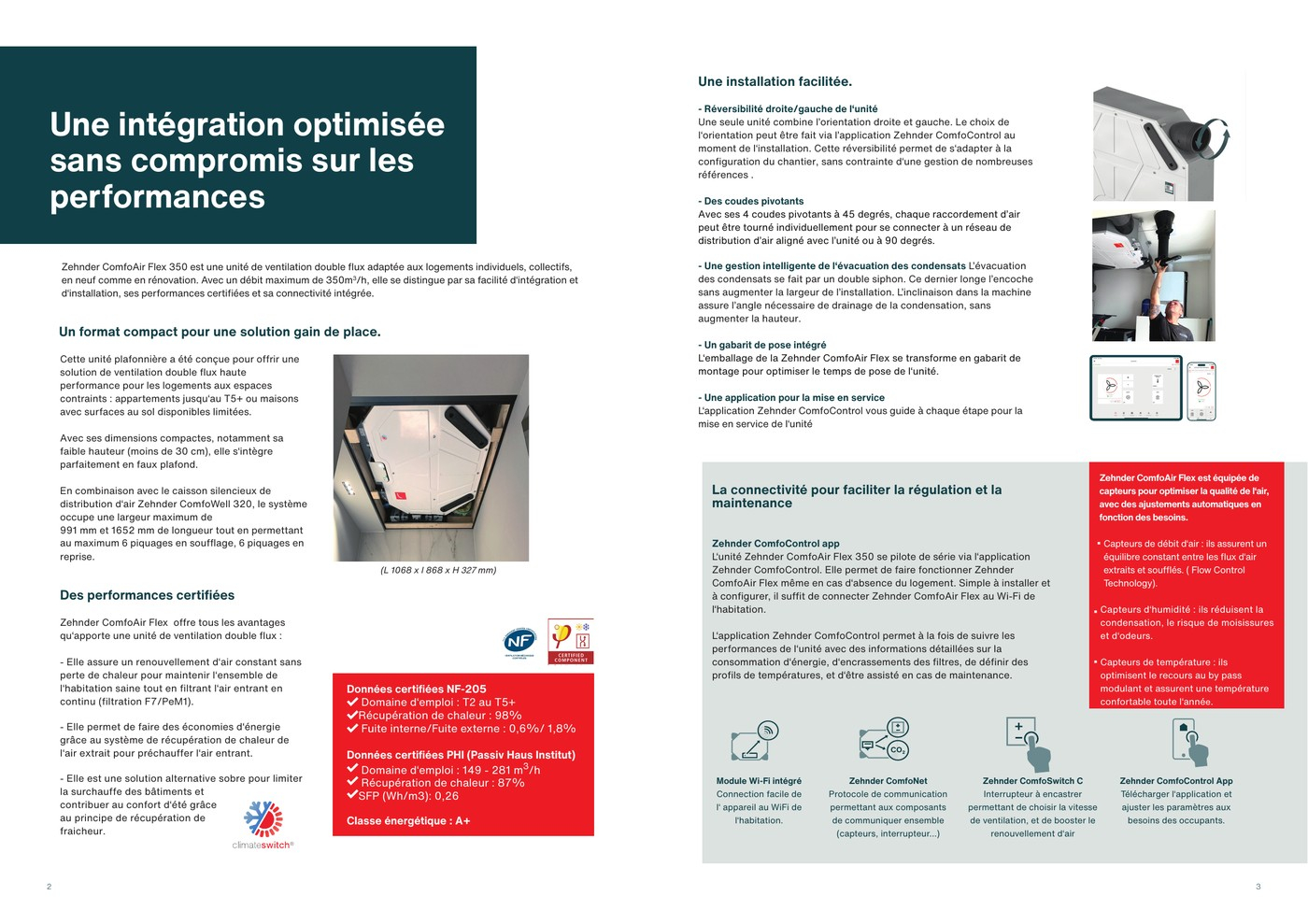

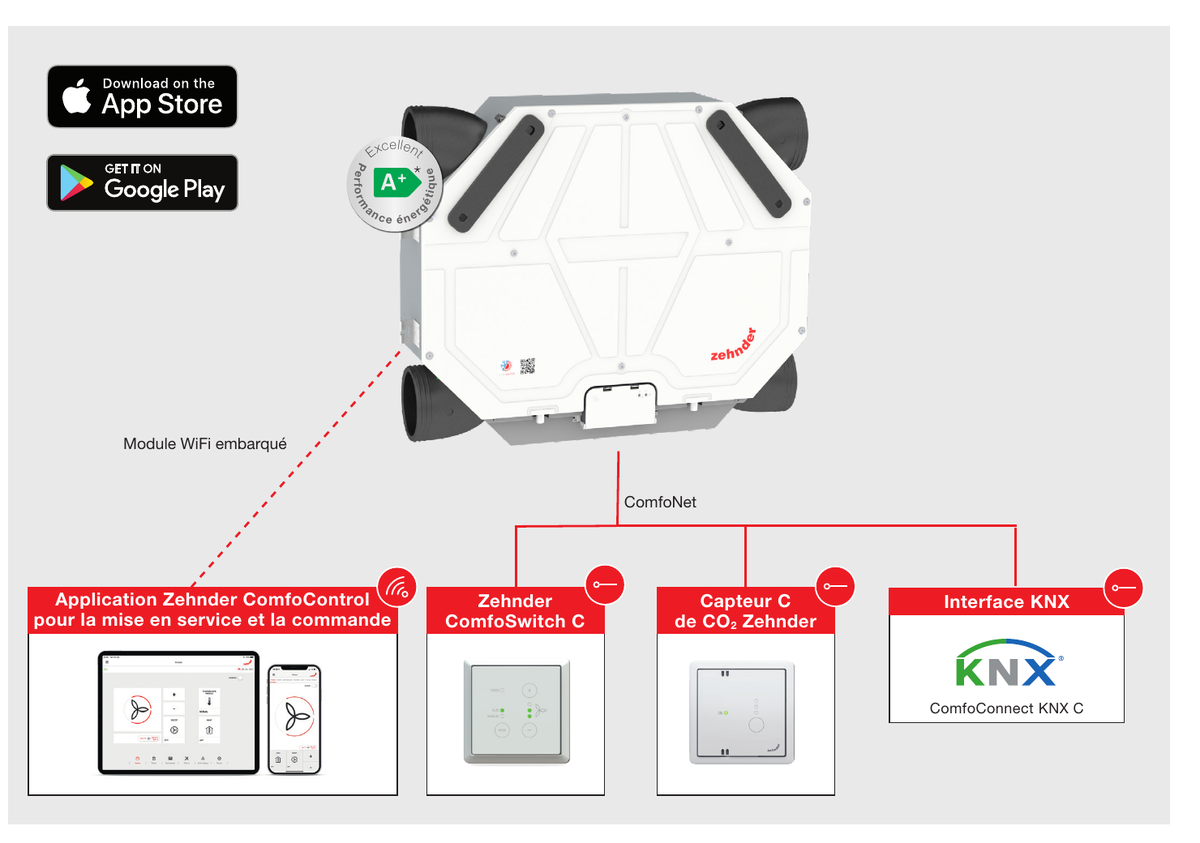

La ComfoAir Flex 350 se pilote de série par l’application Zehnder ComfoControl grâce à son module Wi-Fi embarqué : mise en service assistée, suivi des consommations, alerte d’encrassement des filtres, profils de température. S’y ajoutent, sur le réseau ComfoNet :
- ComfoSwitch C67 — interrupteur câblé à 5 positions, automatique ou manuel, pour encastrement
- ComfoSplitter — module d’extension pour les connexions supplémentaires
- ComfoConnect Pro et ComfoConnect KNX C — passerelles vers la GTB et vers KNX
- Capteurs de CO² ComfoNet, en version encastrée ou en boîtier apparent
- ComfoLED — panneau de commande à voyants
Raccordement électrique

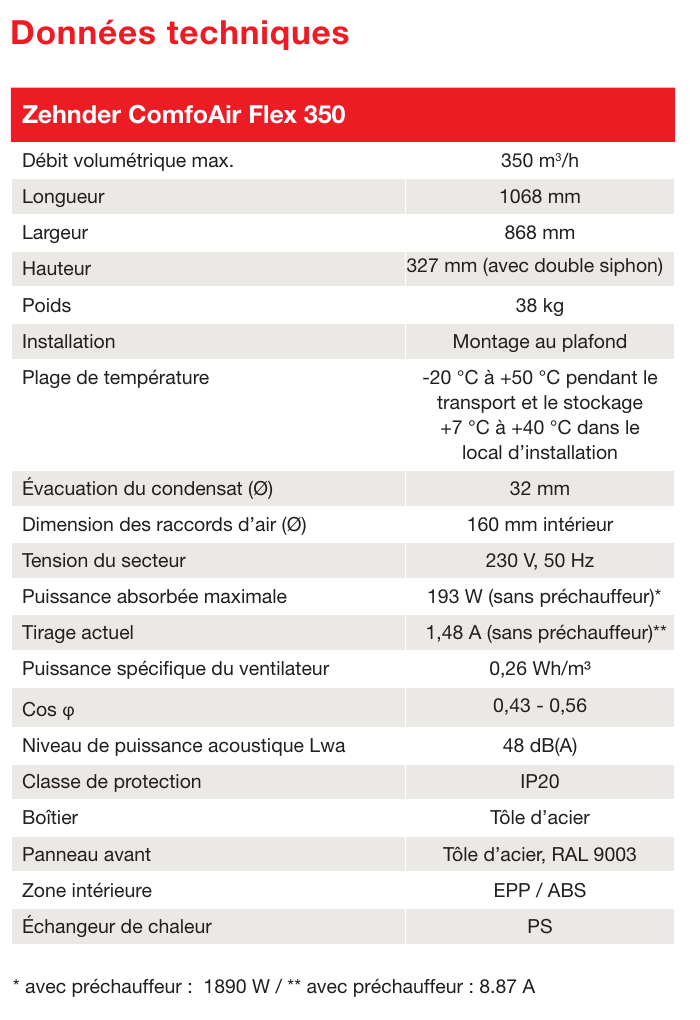

La centrale s’alimente en 230 V / 50 Hz. Sa consommation est de 193 W pour 1,48 A sans préchauffeur, mais elle monte à 1890 W pour 8,87 A dès que le préchauffeur électrique intégré est monté. Le disjoncteur proposé dans ce pack est donc un 1P+N 3 kA courbe C 16 A : le C-2A habituel déclencherait dès la première mise en chauffe. Installation conforme à la NF C 15-100.
Ce que vous devez prévoir
- Un faux plafond d’une hauteur supérieure à 330 mm, et une trappe de visite pour la maintenance.
- Une température comprise entre +7 et +40 °C dans le local d’installation.
- Un raccordement à l’évacuation des condensats en Ø 32 mm.
- Un passage d’air entre les pièces, par détalonnage des portes ou par grille de transfert.
- Le Wi-Fi du logement à portée de l’unité pour la mise en service par l’application.
Une question sur le dimensionnement de votre réseau ? Contactez-nous, nous vous aiderons à composer le pack qui correspond à votre logement.

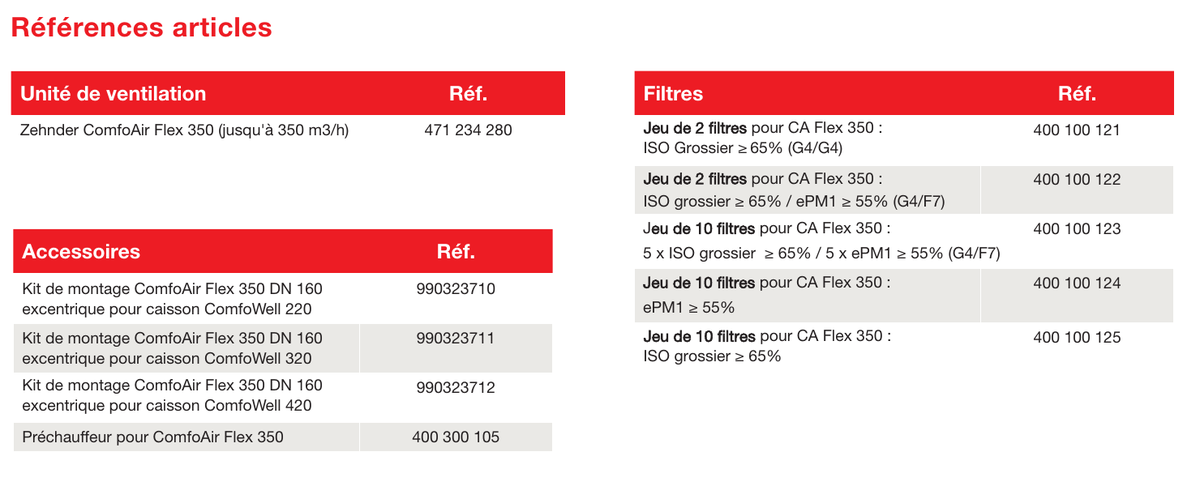

- Composition Du Kit
-
Centrale double flux plafonniere Zehnder ComfoAir Flex 350, jusqu'a 350 m3/h, raccords Diam 160 (471234280) Prechauffeur electrique integre pour ComfoAir Flex 350 (400300105) Jeux de filtres de rechange G4/F7 et 2xG4 (400100121, 400100122) Commande et connectivite : ComfoSwitch C67, ComfoSplitter, ComfoConnect Pro, ComfoConnect KNX C, capteurs CO2 ComfoNet encastre et boitier, ComfoLED (655010250, 655010270, 471429300, 655011120, 655000880, 655000885, 528009050) Conduit primaire isole ComfoPipe Compact D160/190 : conduit, coude 45 degres, manchon, raccord Flex (990328693, 990328694, 990328695, 990328765) Conduit primaire isole ComfoPipe Plus DN160/246 : conduit, coude 45 degres, manchon (990328700, 990328701, 990328702) Grilles de facade combinees ComfoEdge Dupla DN160, blanche ou inox, prise d air gauche ou droite (990430574, 990430575, 990430576, 990430577) Grille exterieure inox 280x280 DN160 (990430584) Chapeau de toiture metal ardoise (320000121) Caissons silencieux de repartition ComfoWell CW-S 220 a 625 (990323500, 990323501, 990323502, 990323504, 990323505) Caissons filtrants ComfoWell CW-F 220 a 625 (990323550, 990323551, 990323552, 990323554, 990323555) Caissons de renvoi d angle ComfoWell CW-D 220 a 625 (990323530, 990323531, 990323532, 990323620, 990323630) Plaques de raccordement au reseau primaire DN160 pour caissons 320 a 625 (990323512, 990323627, 990323564, 990323637) Plaques de montage au reseau secondaire DN90, de 4 a 12 piquages (990323611, 990323613, 990323622, 990323615, 990323632) Plaques de montage au reseau secondaire DN75, de 4 a 12 piquages (990323610, 990323612, 990323621, 990323614, 990323631) Filtres de rechange ComfoWell F7, F9 et charbon actif (990323601, 990323602, 990323603, 990323604, 990323607, 990323608, 990323651, 990323654) Conduit semi-rigide ComfoTube DN90 : couronne 50 m, version isolee Therm, coude 90 degres, embranchement Y 45 degres, manchon, bouchon, joint, support et clips ComfoFix (990328096, 990328030, 990322153, 990328509, 990328109, 990328263, 990328363, 990327201, 990326059) Conduit semi-rigide ComfoTube DN75 : couronne 50 m, coude 90 degres, manchon, bouchon, joint, support et clips ComfoFix (990328094, 990322152, 990328107, 990328262, 990328362, 990327200, 990326057) Transition DN90 vers DN75 et sangle de fixation de conduits (990322010, 990327820) Boitiers terminaux ComfoCase TVA-P D125 : boitier hauteur 400, boitier court, plenum 2 branches, plenum coude a arrivee laterale, extension TVA-CLRF (990326146, 990326141, 990326148, 990326144, 990326137) Bouches ComfoValve Luna insufflation et extraction, S125, E125, S12 et E12 (705613126, 705613128, 705613135, 705613133) Filtre G3 pour bouche d extraction (990320032) Disjoncteur 1P+N 3 kA courbe C 16 A
