Composez votre VMC double flux Zehnder ComfoAir Fit 100 et tout son réseau
La Zehnder ComfoAir Fit 100 est une unité de ventilation double flux semi-décentralisée, conçue pour la rénovation et les logements où le local technique n’existe pas. Elle délivre jusqu’à 110 m³/h pour 216 mm d’épaisseur seulement, et son échangeur enthalpique à flux croisés lui évite tout raccordement de condensats : aucune évacuation à prévoir.
Elle s’installe au plafond, au mur, au sol, en rampant ou encastrée dans la cloison derrière un panneau de finition peignable. Ce pack vous laisse composer l’installation complète : l’unité, ses kits de montage, la boîte d’encastrement, le réseau plat CK 150/300, les distributeurs ComfoCube, le réseau semi-rigide ComfoTube, les bouches ComfoValve Luna et la grille combinée de façade.
L’unité

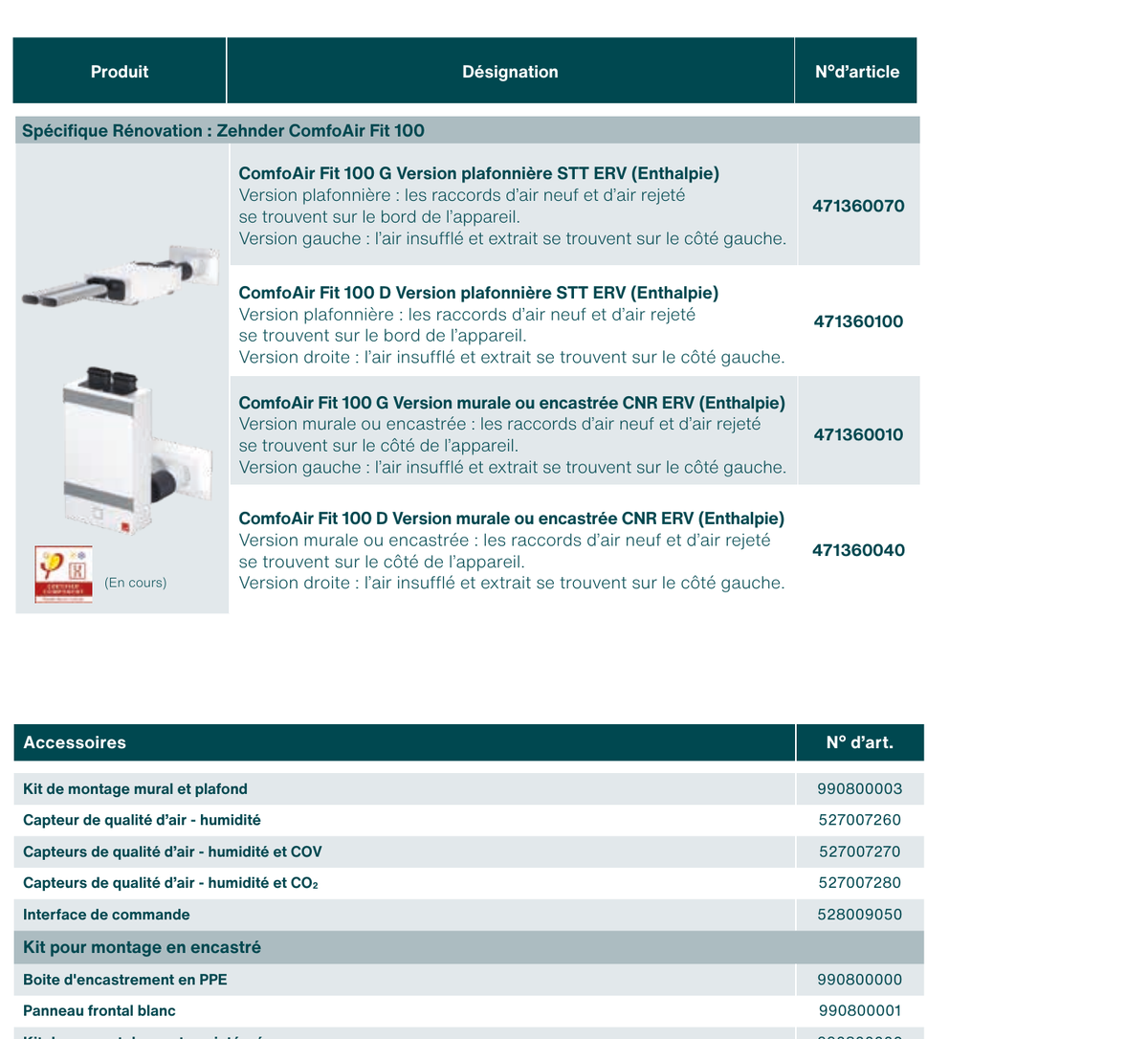

Quatre références couvrent les deux familles de pose et les deux orientations :
- Version plafonnière STT ERV — les raccords d’air neuf et d’air rejeté sortent sur le bord de l’appareil, en version gauche ou droite.
- Version murale ou encastrée CNR ERV — les raccords d’air neuf et d’air rejeté sortent sur le côté, en version gauche ou droite.

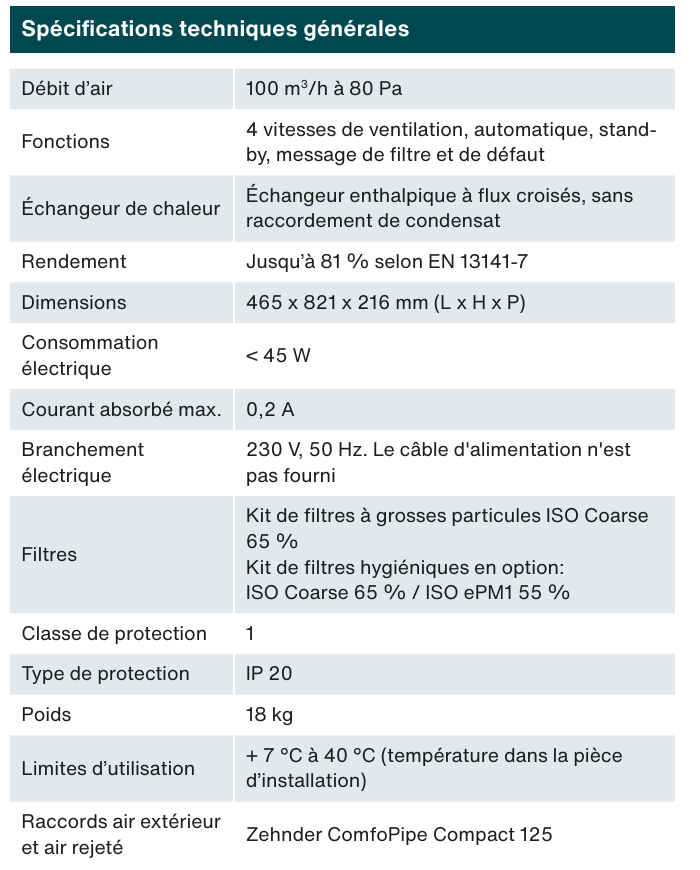

Toutes sont équipées de série de l’échangeur enthalpique, de 4 vitesses de ventilation, du mode automatique, du stand-by et des messages de filtre et de défaut. Rendement jusqu’à 81 % selon EN 13141-7, consommation inférieure à 45 W, courant absorbé maximal de 0,2 A. La certification PHI est en cours.
Le câble d’alimentation n’est pas fourni avec l’appareil.

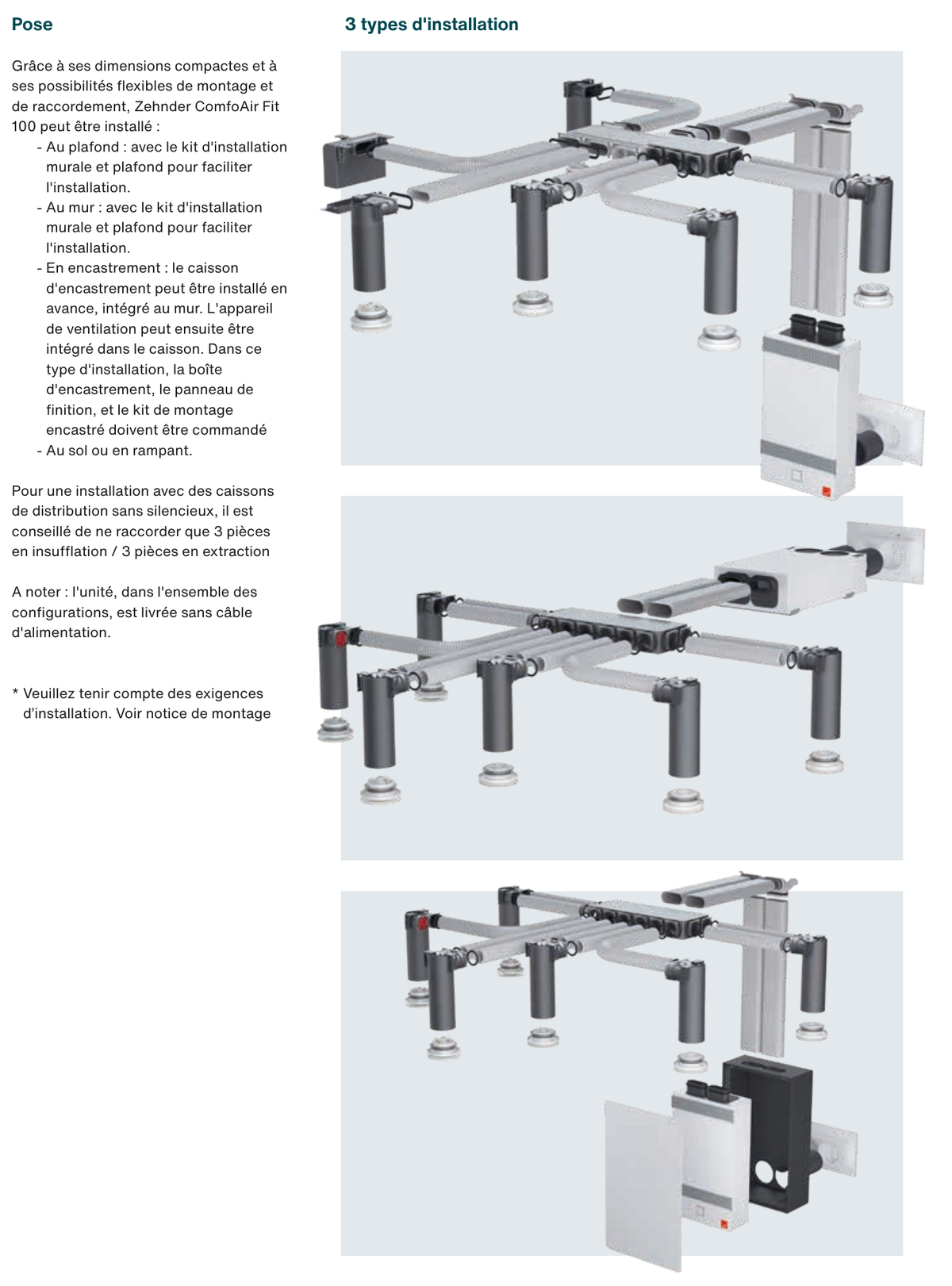

Cinq façons de la poser

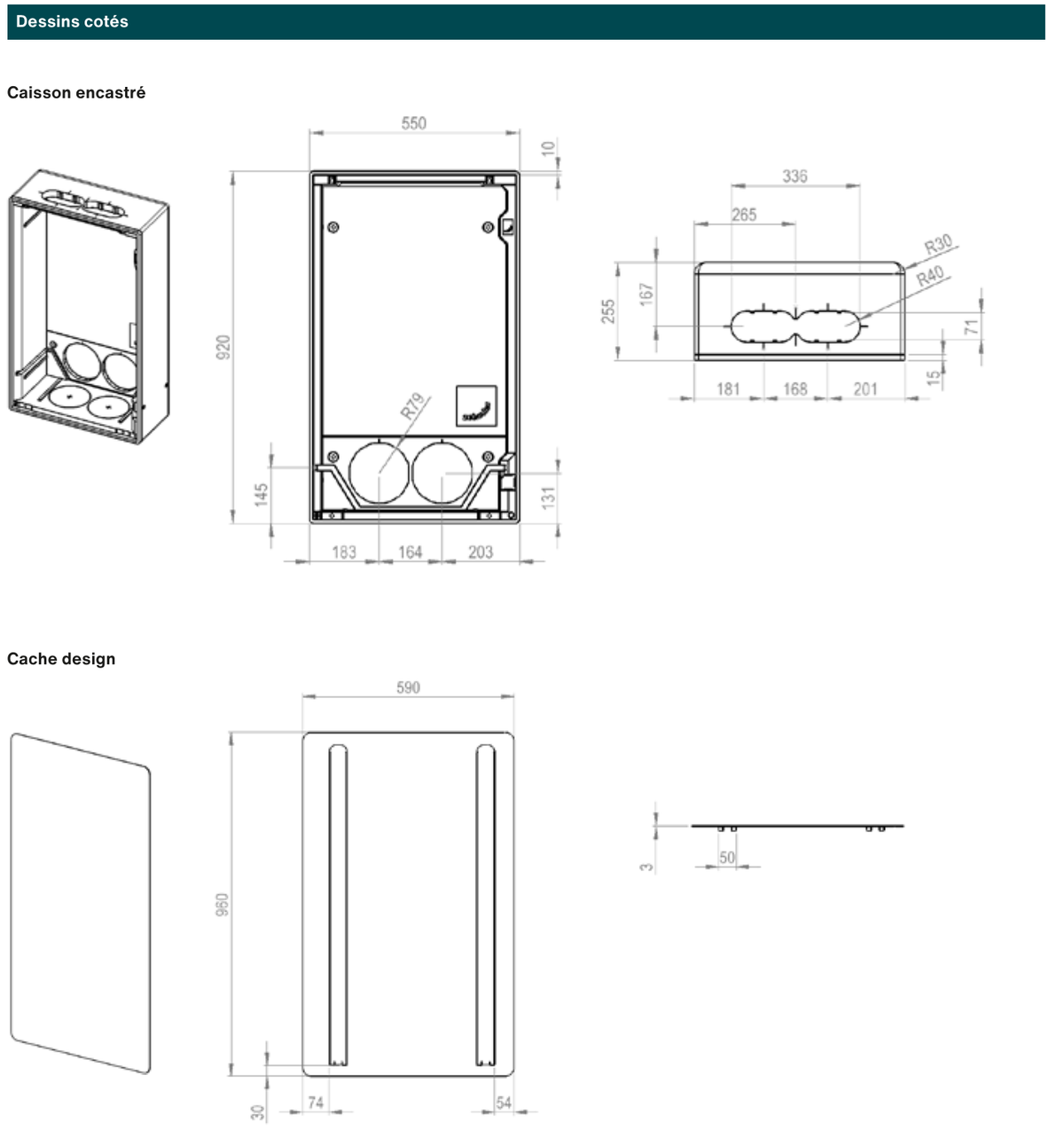

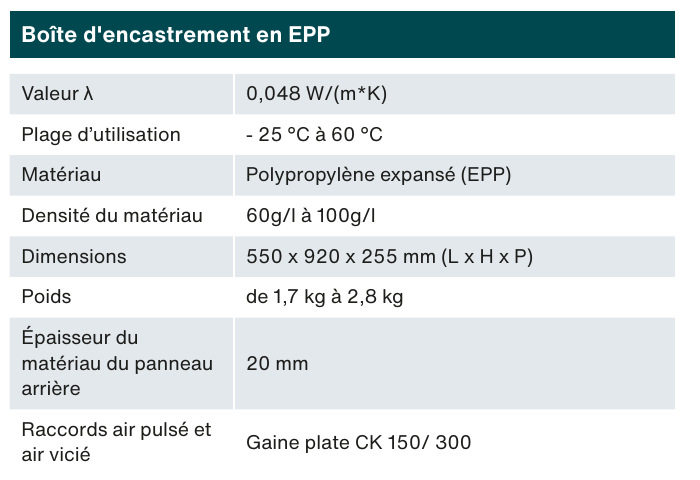

Le kit de montage mural et plafond couvre les poses en applique. Pour une intégration invisible, la boîte d’encastrement en EPP se scelle dans la cloison avant la finition ; l’appareil s’y glisse ensuite, et le panneau frontal blanc vient se plaquer dessus par aimants. Ce panneau de 3 mm se peint avec une peinture murale ordinaire : deux couches sur une surface légèrement rugueuse.
La boîte d’encastrement est fabriquée à partir de résidus d’EPP de haute qualité, soit 44 % d’émissions de CO² en moins qu’un EPP classique — chaque pièce est unique, avec ses propres couleurs.

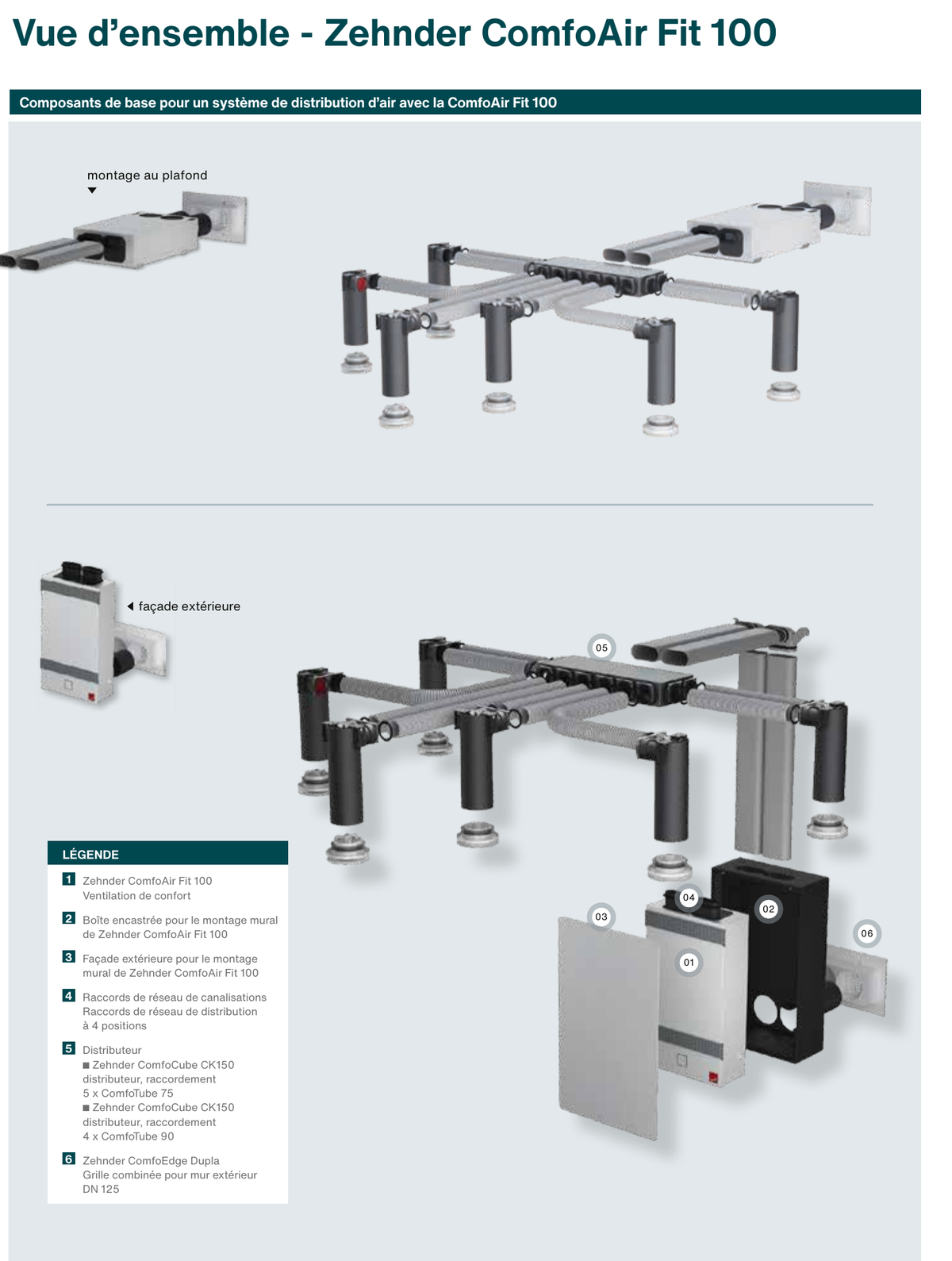

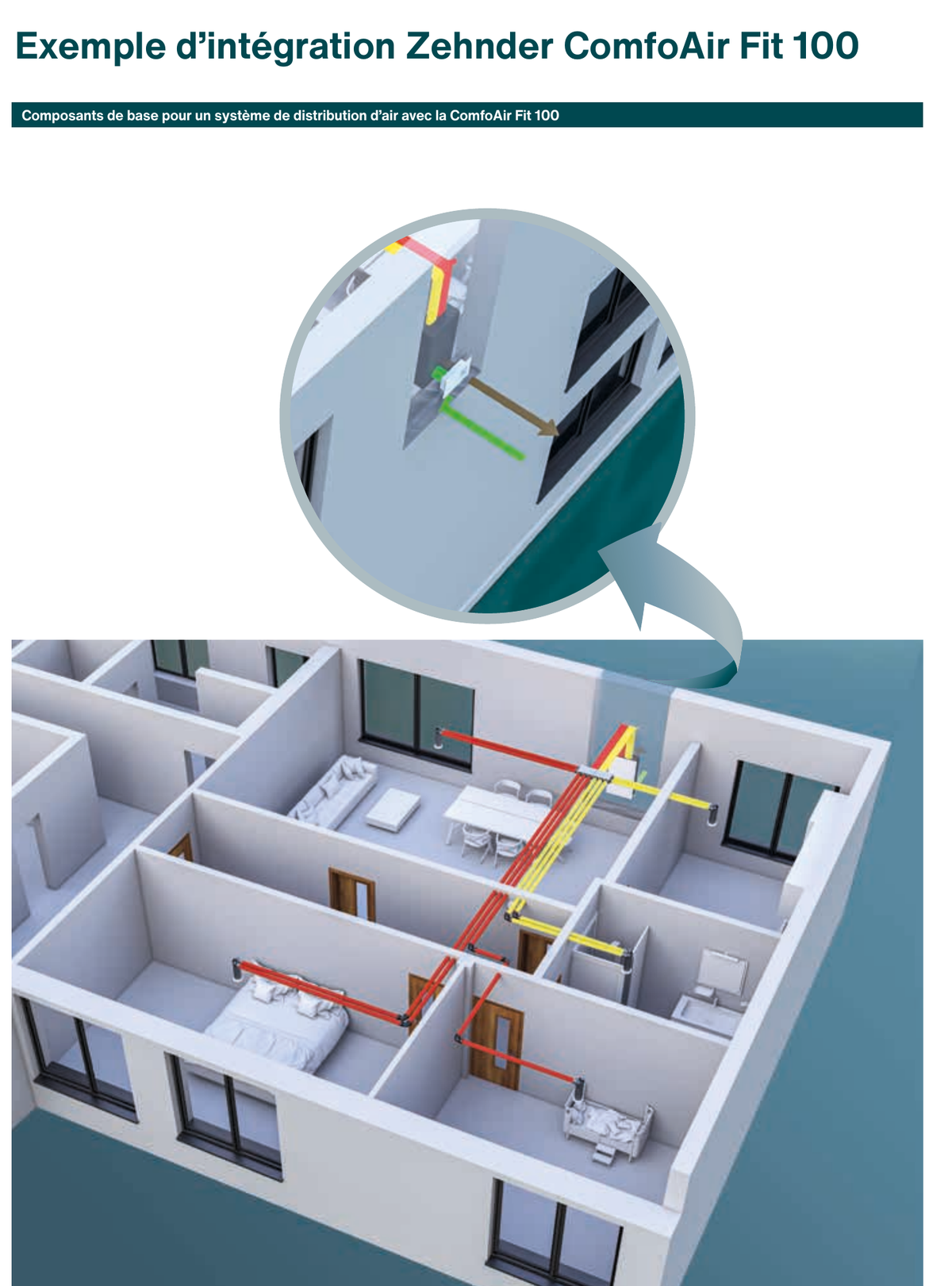

Le réseau
1. Air neuf et air rejeté — ComfoPipe Compact 125

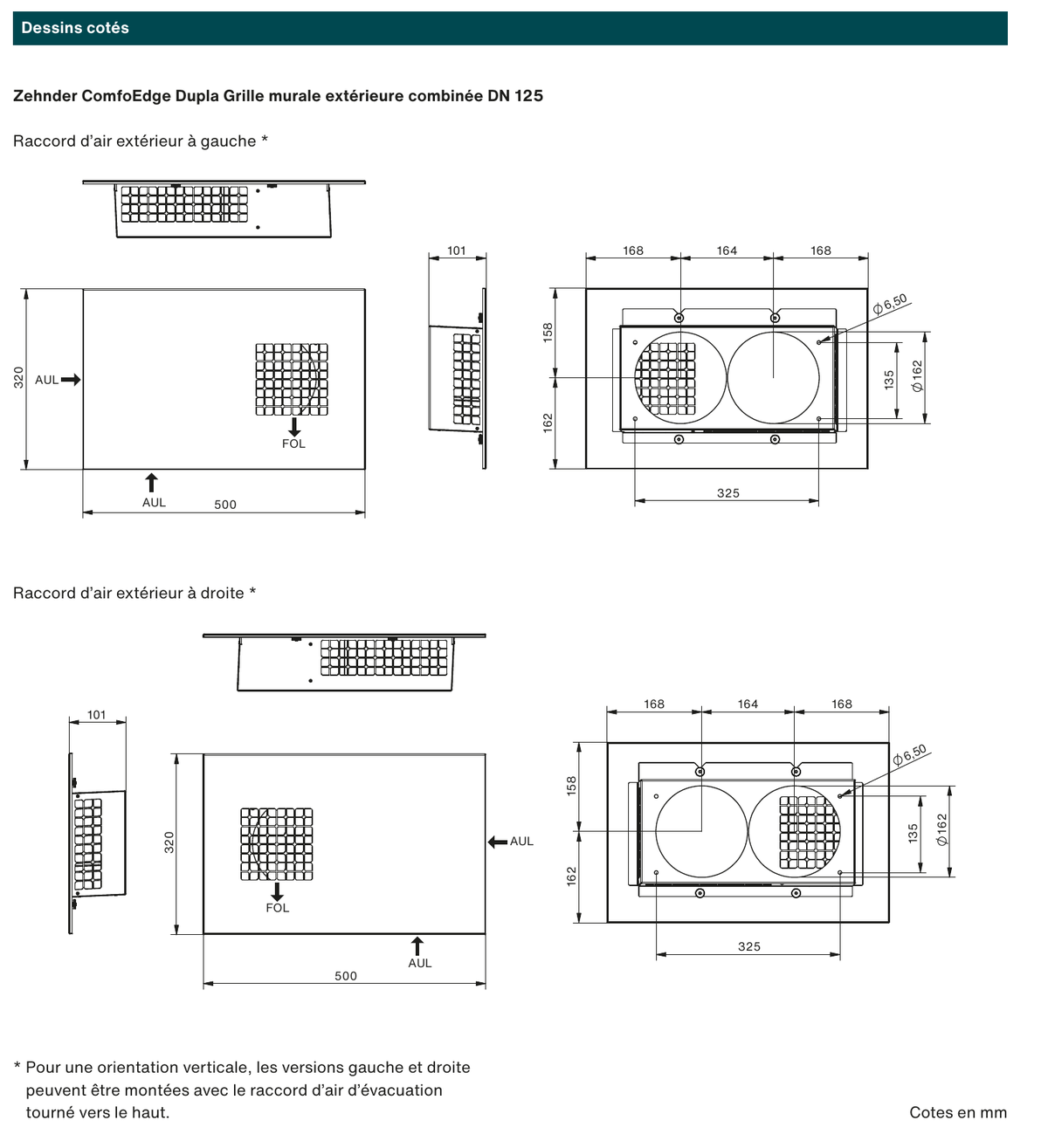

Côté extérieur, l’unité se raccorde en ComfoPipe Compact D 125/155, conduit isolé en polyéthylène qui évite la condensation, avec son coude à 45° et son manchon. En façade, la grille combinée ComfoEdge Dupla DN 125 regroupe la prise d’air et le rejet dans un percement standardisé, avec une recirculation extrêmement faible ; elle existe en blanc et en inox, prise d’air à gauche ou à droite.
2. Air pulsé et air vicié — le réseau plat CK 150/300
Côté logement, l’unité sort en gaine plate CK 150/300, un conduit rigide ovale de faible épaisseur qui se glisse en faux plafond ou en doublage. La gamme comprend la gaine rigide, les coudes 90° horizontal et vertical, le manchon double, le bouchon double, le raccord équerre D 160, le passage DN 160 vers CK 300 et les joints.
3. La distribution — ComfoCube CK 150
Le distributeur ComfoCube CK 150 se pique sur le réseau plat et répartit l’air vers les pièces : version 4 × ComfoTube DN 90 ou version 5 × ComfoTube DN 75. Un raccord en T 90° rond/ovale assure la jonction entre le CK 150 et le ComfoTube 90.
Sans caisson silencieux, Zehnder recommande de ne raccorder que 3 pièces en insufflation et 3 pièces en extraction.
4. Les branches — ComfoTube
Du distributeur aux bouches, le conduit semi-rigide ComfoTube en PEHD alimentaire se pose en DN 90 ou DN 75, par couronnes de 50 m, avec ses coudes, manchons, bouchons, joints, supports et clips ComfoFix.
5. Les terminaux
Les boîtiers ComfoCase TVA-P reçoivent le ComfoTube et présentent un piquage D 125 pour la bouche. Les bouches ComfoValve Luna existent en insufflation et en extraction.
La commande
La ComfoAir Fit 100 se pilote par son panneau de commande intégré en façade. Une interface de commande externe ComfoLED avec cadre intégré peut la compléter. Trois capteurs de qualité d’air sont disponibles pour un fonctionnement automatique : humidité seule, humidité et COV, ou humidité et CO².

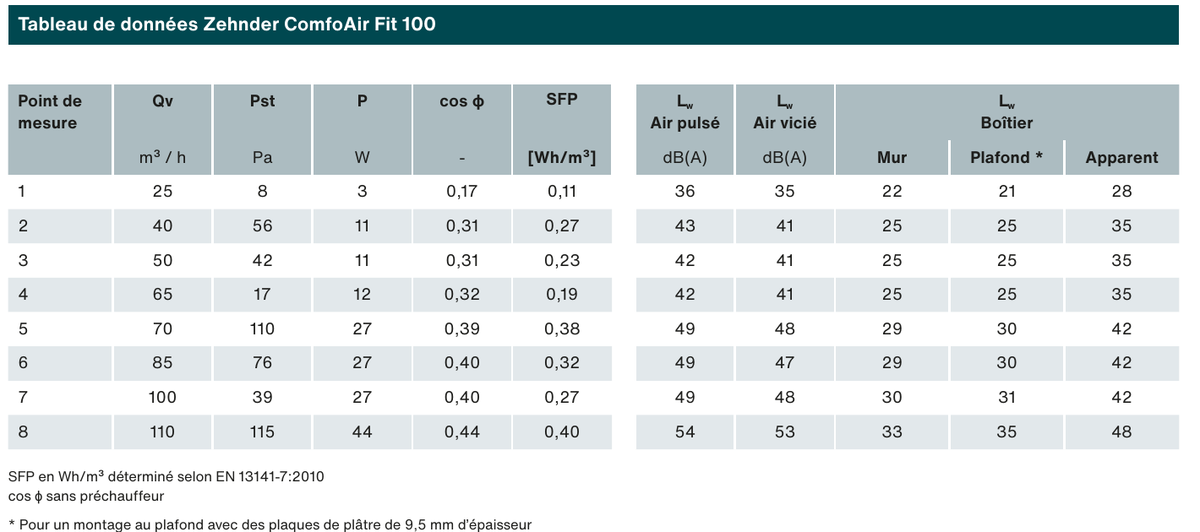

Données de performance
Raccordement électrique
L’unité s’alimente en 230 V / 50 Hz et n’appelle que 0,2 A au maximum, pour moins de 45 W. Le disjoncteur proposé dans ce pack est donc un 1P+N 3 kA courbe C 2 A, parfaitement dimensionné. Installation conforme à la NF C 15-100. Le câble d’alimentation n’est pas fourni avec l’appareil.
Ce que vous devez prévoir
- Une température comprise entre +7 et +40 °C dans la pièce d’installation.
- Aucun raccordement de condensats : l’échangeur enthalpique s’en dispense.
- Un passage d’air entre les pièces, par détalonnage des portes ou par grille de transfert.
- Pour la pose encastrée, commander ensemble la boîte d’encastrement, le panneau frontal et le kit de support de montage intégré.
Une question sur le dimensionnement de votre réseau ? Contactez-nous, nous vous aiderons à composer le pack qui correspond à votre logement.
