Détails
Composez votre VMC double flux Zehnder ComfoAir 350 et tout son réseau

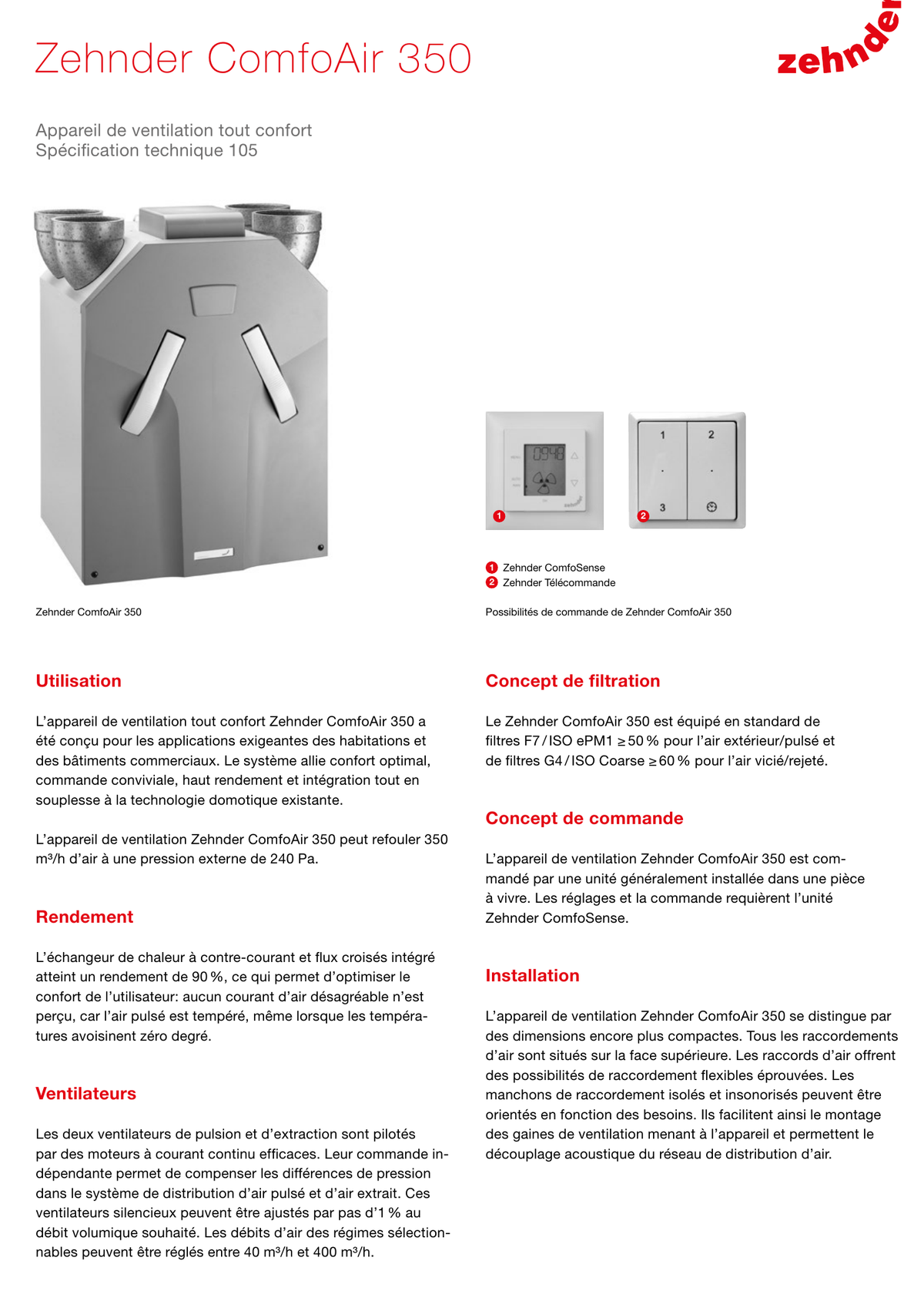

La Zehnder ComfoAir 350 est une centrale double flux tout confort conçue pour les habitations exigeantes et les bâtiments commerciaux. Elle refoule 350 m³/h à une pression externe de 240 Pa, avec des débits réglables de 40 à 400 m³/h par pas de 1 %, et un échangeur à contre-courant et flux croisés qui atteint un rendement supérieur à 90 %.
Tous les raccordements d’air sont situés sur la face supérieure et les manchons de raccordement isolés et insonorisés peuvent être orientés selon les besoins : le montage des gaines est simple et le réseau se trouve découplé acoustiquement.
Ce pack vous laisse composer l’installation complète : la centrale, ses consommables, le conduit isolé ComfoPipe, les caissons de répartition ComfoWell, le réseau semi-rigide ComfoTube, les boîtiers ComfoCase, les bouches ComfoValve Luna et les grilles de façade.
La centrale

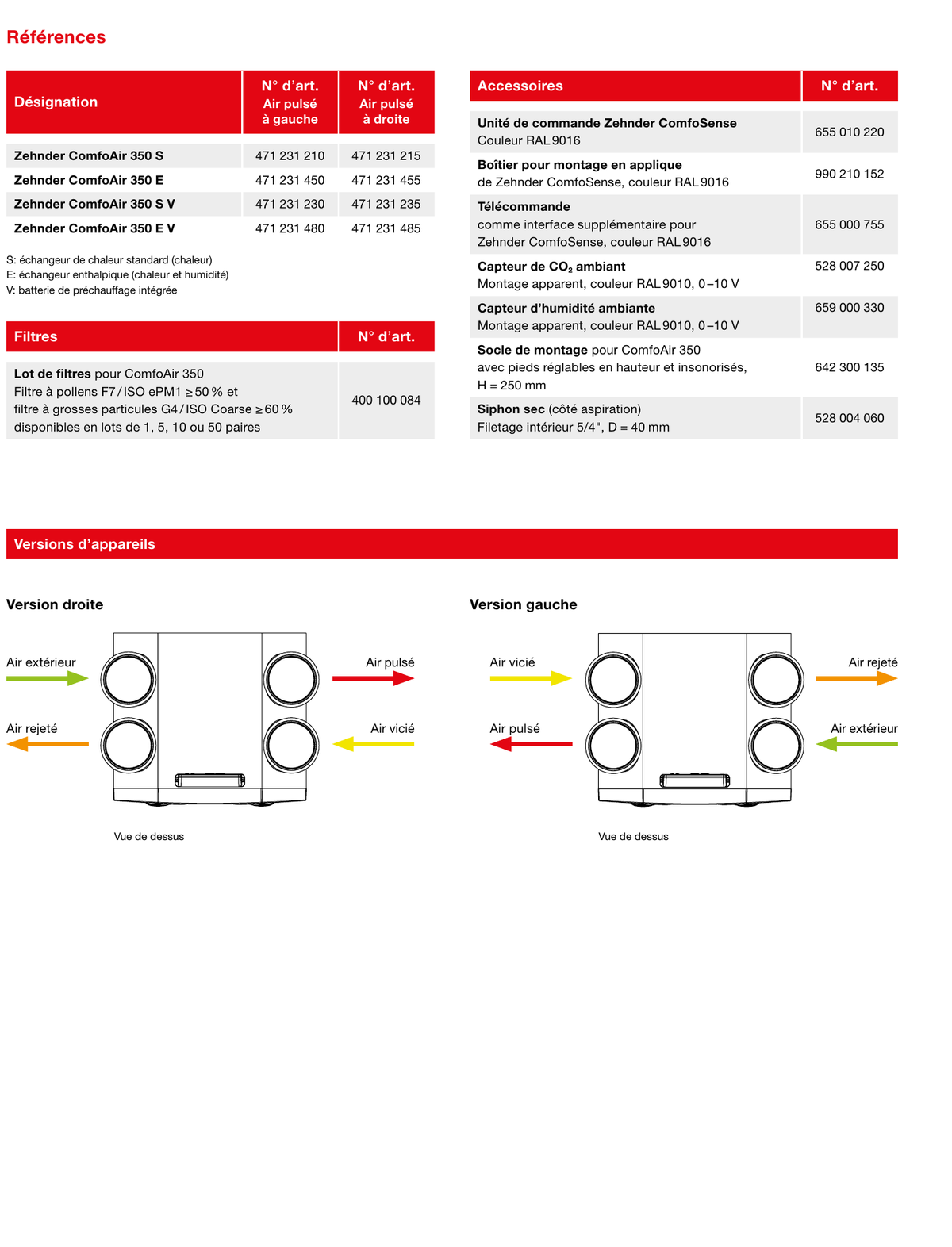

Deux références couvrent la gamme : air pulsé à gauche ou à droite. Le modèle se lit sur le chariot du dispositif électronique, à côté du circuit imprimé : sur une ComfoAir Gauche, le ventilateur d’extraction se trouve à droite.

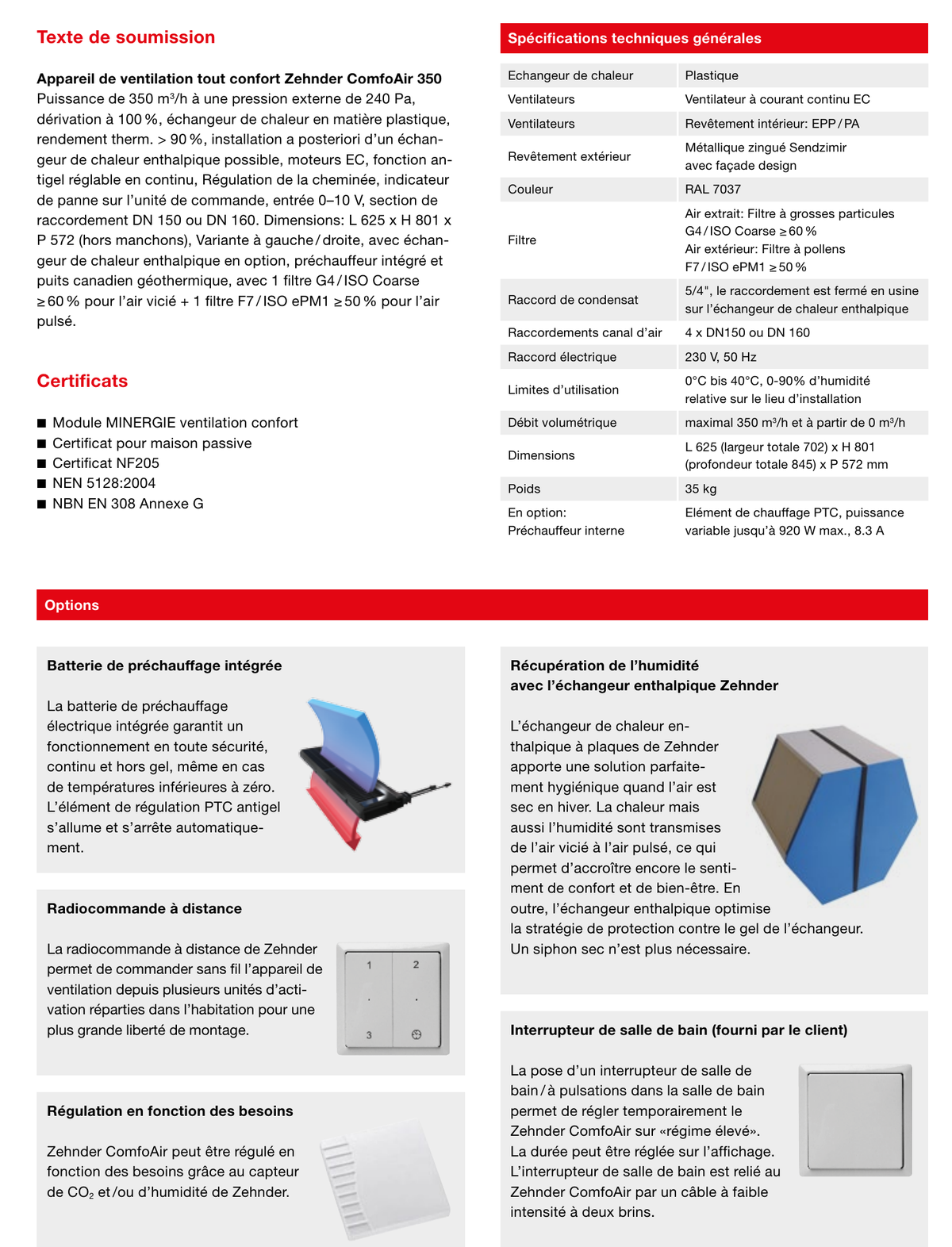

- Raccordements d’air 4 × DN 150 ou DN 160, sur la face supérieure. Zehnder impose des gaines de Ø 160 mm minimum et un silencieux d’au moins un mètre directement sur les raccordements de soufflage et d’extraction.

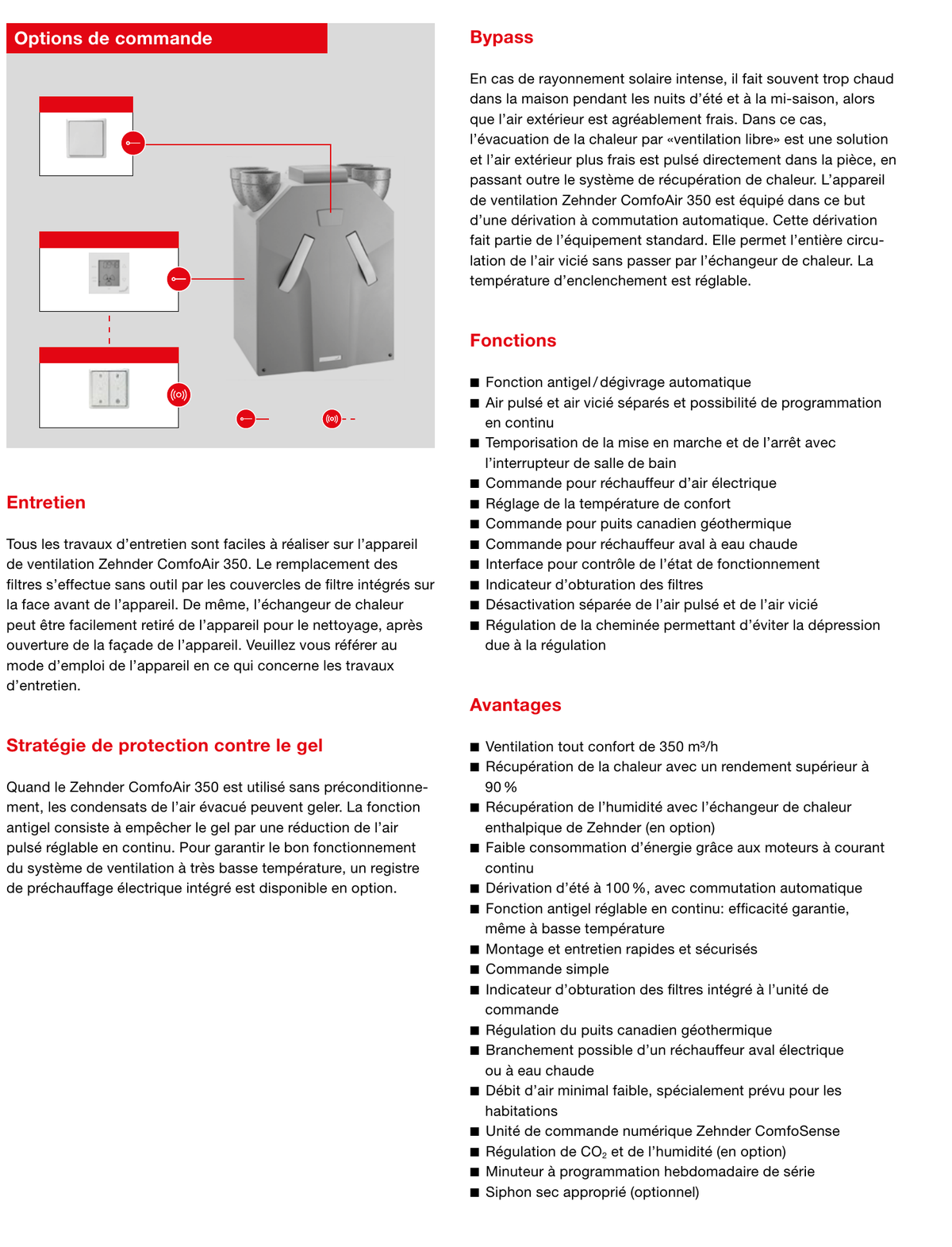

- By-pass d’été à 100 % à commutation automatique et température d’enclenchement réglable, de série.
- Fonction antigel réglable en continu, avec possibilité d’ajouter un registre de préchauffage électrique intégré.
- Filtration F7 / ISO ePM1 ≥ 50 % sur l’air extérieur et G4 / ISO Coarse ≥ 60 % sur l’air vicié, changeables sans outil par la face avant.
- Régulation du puits canadien géothermique, commande d’un réchauffeur d’air aval électrique ou à eau chaude, régulation de cheminée, minuteur hebdomadaire, temporisation par interrupteur de salle de bain.
- Moteurs à courant continu, réglables par pas de 1 %, avec compensation indépendante des différences de pression entre air pulsé et air extrait.
Le réseau de distribution Zehnder
1. Le conduit primaire — ComfoPipe DN 160
Entre la centrale et la façade, l’air neuf et l’air rejeté circulent dans du conduit isolé en polyéthylène, qui évite toute condensation : ComfoPipe Compact D 160/190 ou ComfoPipe Plus DN 160/246, chacun avec son coude à 45° et son manchon, plus un raccord Flex pour les liaisons souples.
2. La répartition — caissons ComfoWell
Les caissons ComfoWell se posent en modules empilés, un pour le soufflage, un pour l’extraction, dans les cinq tailles 220 à 625 : caisson silencieux (qui répond à l’exigence Zehnder d’un silencieux au départ de la machine), caisson filtrant et caisson de renvoi d’angle. Le caisson se ferme par une plaque de raccordement au diamètre du primaire et par une plaque de montage percée de 4 à 12 piquages en DN 75 ou DN 90.
3. Le réseau secondaire — ComfoTube
Du caisson aux bouches, le conduit semi-rigide ComfoTube en PEHD alimentaire se pose en DN 90 ou DN 75, par couronnes de 50 m, avec ses coudes, manchons, bouchons, joints, supports et clips ComfoFix. Le DN 90 dispose en plus d’un embranchement en Y et de la version isolée ComfoTube Therm.
4. Les terminaux
Les boîtiers ComfoCase TVA-P reçoivent le ComfoTube et présentent un piquage D 125 pour la bouche. Les bouches ComfoValve Luna existent en insufflation et en extraction.
5. Les traversées d’enveloppe
En façade, la grille combinée ComfoEdge Dupla DN 160 regroupe la prise d’air et le rejet dans un seul percement, en blanc ou en inox. Des grilles inox simples et un chapeau de toiture complètent la gamme.
Raccordement électrique
La centrale s’alimente en 230 V / 50 Hz. Le disjoncteur proposé dans ce pack est un 1P+N 3 kA courbe C 2 A, dimensionné pour la machine seule. Installation conforme à la NF C 15-100.
Si vous faites monter le registre de préchauffage électrique intégré (élément antigel, jusqu’à 920 W et 8,3 A), ce calibre ne convient plus : faites requalifier le départ par votre électricien.
Ce que vous devez prévoir
- Des gaines de raccordement de Ø 160 mm minimum, montées en générant le moins de pertes de charge possible.
- Un silencieux d’au moins 1 m directement sur les raccordements de soufflage et d’extraction — le caisson silencieux ComfoWell y répond.
- Le raccordement du conduit d’évacuation des condensats.
- Un passage d’air entre les pièces, par détalonnage des portes ou par grille de transfert.
- Zehnder demande que la machine soit reliée exclusivement à des conduits de la marque, faute de quoi l’équilibrage du système est perturbé.
Une question sur le dimensionnement de votre réseau ? Contactez-nous, nous vous aiderons à composer le pack qui correspond à votre logement.
- Composition Du Kit
-
Centrale double flux Zehnder ComfoAir 350, 350 m3/h a 240 Pa, raccordements 4 x DN150 ou DN160, air pulse a gauche ou a droite (471233550, 471233555) Jeu de filtres de rechange 1xG4 et 1xF7 (400100084) Poignee de filtre (400100029) Telecommande radio murale (655000755) Conduit primaire isole ComfoPipe Compact D160/190 : conduit, coude 45 degres, manchon, raccord Flex (990328693, 990328694, 990328695, 990328765) Conduit primaire isole ComfoPipe Plus DN160/246 : conduit, coude 45 degres, manchon (990328700, 990328701, 990328702) Grilles de facade combinees ComfoEdge Dupla DN160, blanche ou inox, prise d air gauche ou droite (990430574, 990430575, 990430576, 990430577) Grille exterieure inox 280x280 DN160 (990430584) Chapeau de toiture metal ardoise (320000121) Caissons silencieux de repartition ComfoWell CW-S 220 a 625 (990323500, 990323501, 990323502, 990323504, 990323505) Caissons filtrants ComfoWell CW-F 220 a 625 (990323550, 990323551, 990323552, 990323554, 990323555) Caissons de renvoi d angle ComfoWell CW-D 220 a 625 (990323530, 990323531, 990323532, 990323620, 990323630) Plaques de raccordement au reseau primaire DN160 pour caissons 320 a 625 (990323512, 990323627, 990323564, 990323637) Plaques de montage au reseau secondaire DN90, de 4 a 12 piquages (990323611, 990323613, 990323622, 990323615, 990323632) Plaques de montage au reseau secondaire DN75, de 4 a 12 piquages (990323610, 990323612, 990323621, 990323614, 990323631) Filtres de rechange ComfoWell F7, F9 et charbon actif (990323601, 990323602, 990323603, 990323604, 990323607, 990323608, 990323651, 990323654) Conduit semi-rigide ComfoTube DN90 : couronne 50 m, version isolee Therm, coude 90 degres, embranchement Y 45 degres, manchon, bouchon, joint, support et clips ComfoFix (990328096, 990328030, 990322153, 990328509, 990328109, 990328263, 990328363, 990327201, 990326059) Conduit semi-rigide ComfoTube DN75 : couronne 50 m, coude 90 degres, manchon, bouchon, joint, support et clips ComfoFix (990328094, 990322152, 990328107, 990328262, 990328362, 990327200, 990326057) Transition DN90 vers DN75 et sangle de fixation de conduits (990322010, 990327820) Boitiers terminaux ComfoCase TVA-P D125 : boitier hauteur 400, boitier court, plenum 2 branches, plenum coude a arrivee laterale, extension TVA-CLRF (990326146, 990326141, 990326148, 990326144, 990326137) Bouches ComfoValve Luna insufflation et extraction, S125, E125, S12 et E12 (705613126, 705613128, 705613135, 705613133) Filtre G3 pour bouche d extraction (990320032) Disjoncteur 1P+N 3 kA courbe C 2 A
