Détails
Composez votre VMC double flux Zehnder ComfoAir 200 et tout son réseau

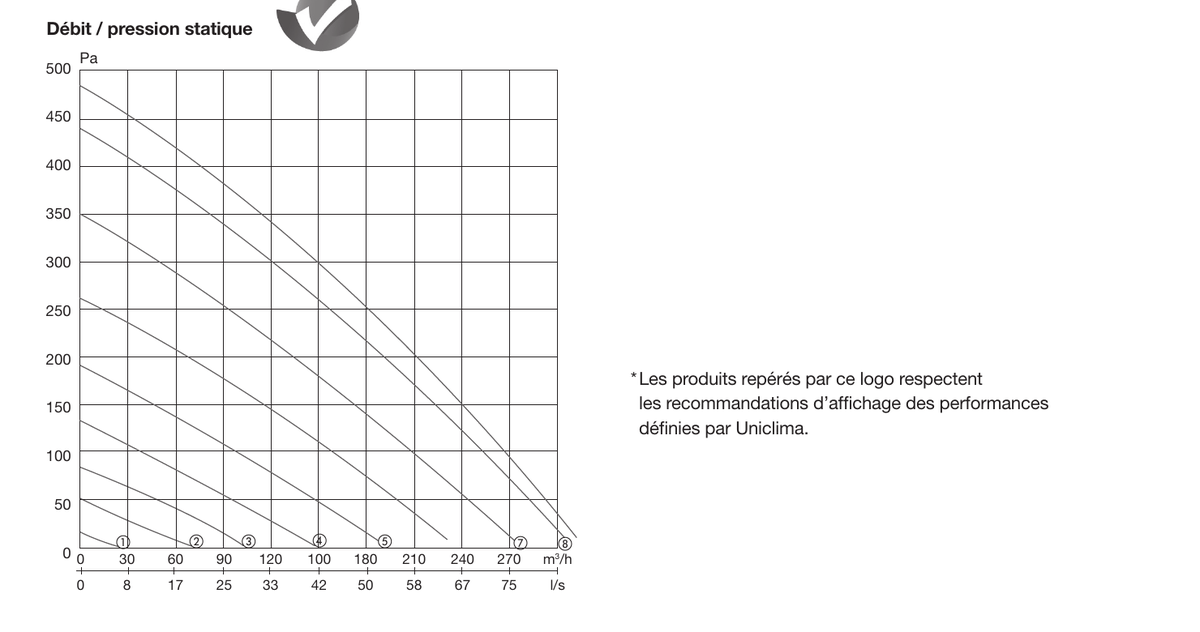

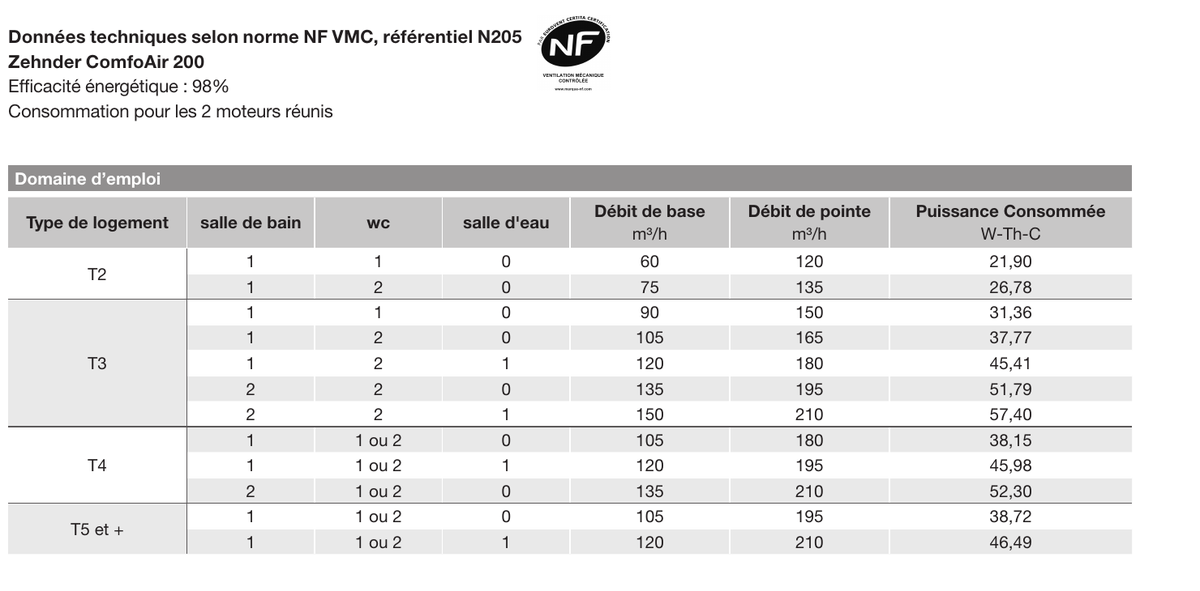

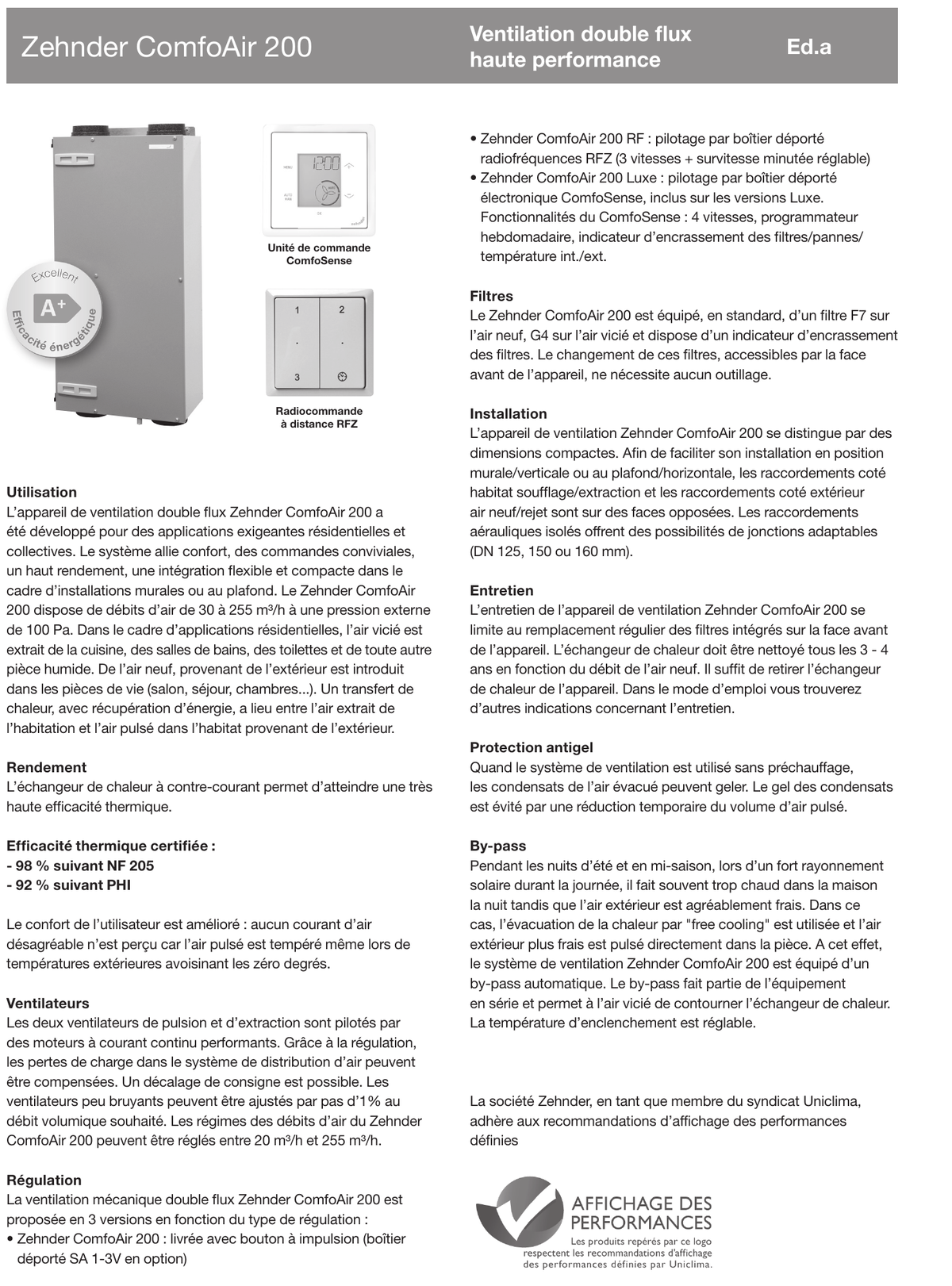

La Zehnder ComfoAir 200 est une centrale double flux compacte, conçue pour les logements individuels comme collectifs. Elle délivre de 20 à 255 m³/h à une pression externe de 125 Pa et affiche un rendement thermique certifié 98 % selon NF 205 et 92 % selon PHI.

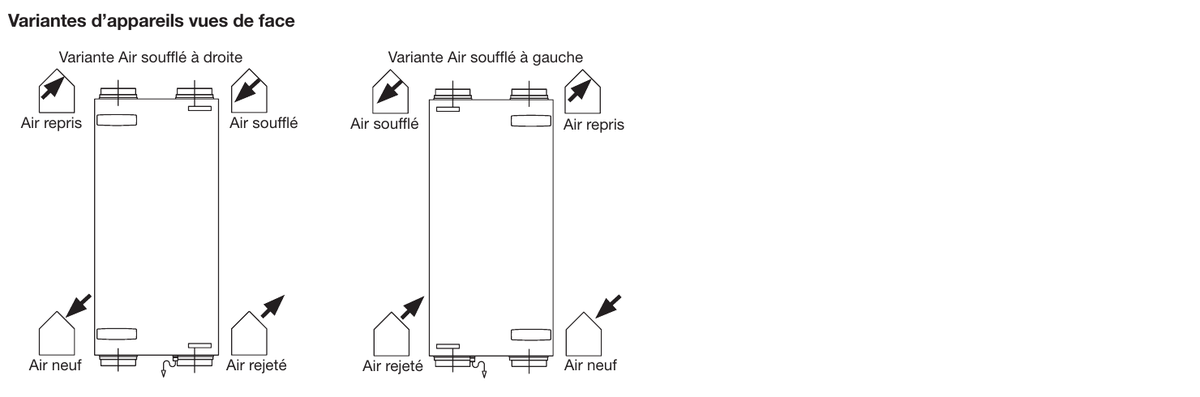

Son grand atout est la souplesse d’installation : pose murale ou au plafond, verticale ou horizontale, avec les raccordements côté logement et côté extérieur sur deux faces opposées, et des piquages aérauliques isolés acceptant le DN 125, DN 150 ou DN 160.
Ce pack vous laisse composer l’installation complète : la centrale, sa batterie de préchauffage, son siphon, le conduit isolé ComfoPipe, les caissons de répartition ComfoWell, le réseau semi-rigide ComfoTube, les boîtiers ComfoCase, les bouches ComfoValve Luna et les grilles de façade.
Quatre versions, deux orientations

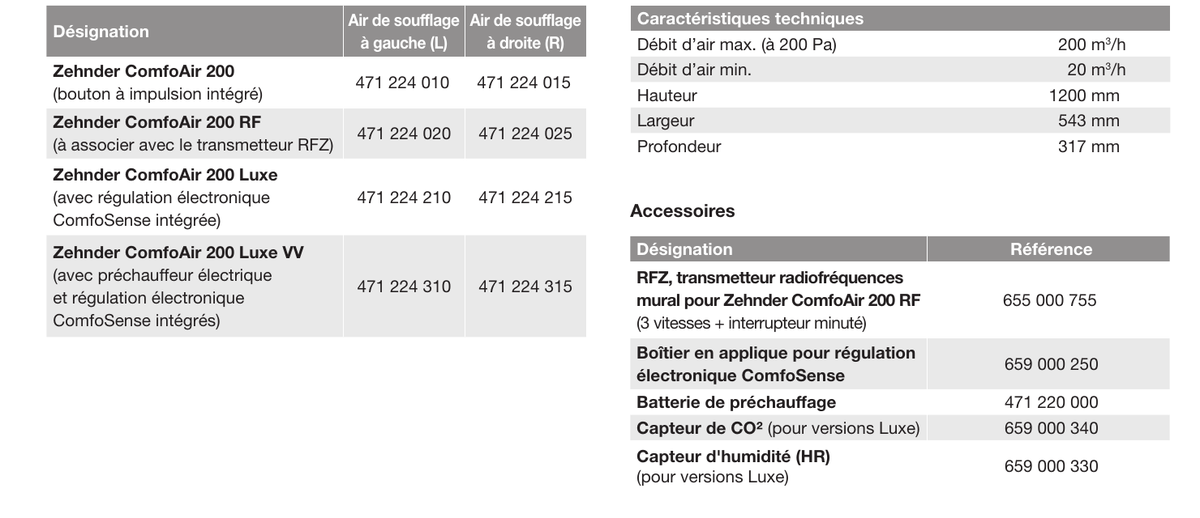

Huit références couvrent la gamme, en air soufflé à gauche (L) ou à droite (R) :
- ComfoAir 200 — bouton à impulsion intégré, boîtier déporté SA 1-3V en option.
- ComfoAir 200 RF — à associer avec le transmetteur radiofréquence RFZ : 3 vitesses et survitesse minutée réglable.
- ComfoAir 200 Luxe — régulation électronique ComfoSense intégrée : 4 vitesses, date et heure réglables, programmation à la journée et à la semaine, récepteur radio intégré. Elle autorise le raccordement de capteurs CO² et d’humidité sur entrées 0-10 V.
- ComfoAir 200 Luxe VV — version Luxe complétée du préchauffeur électrique intégré.

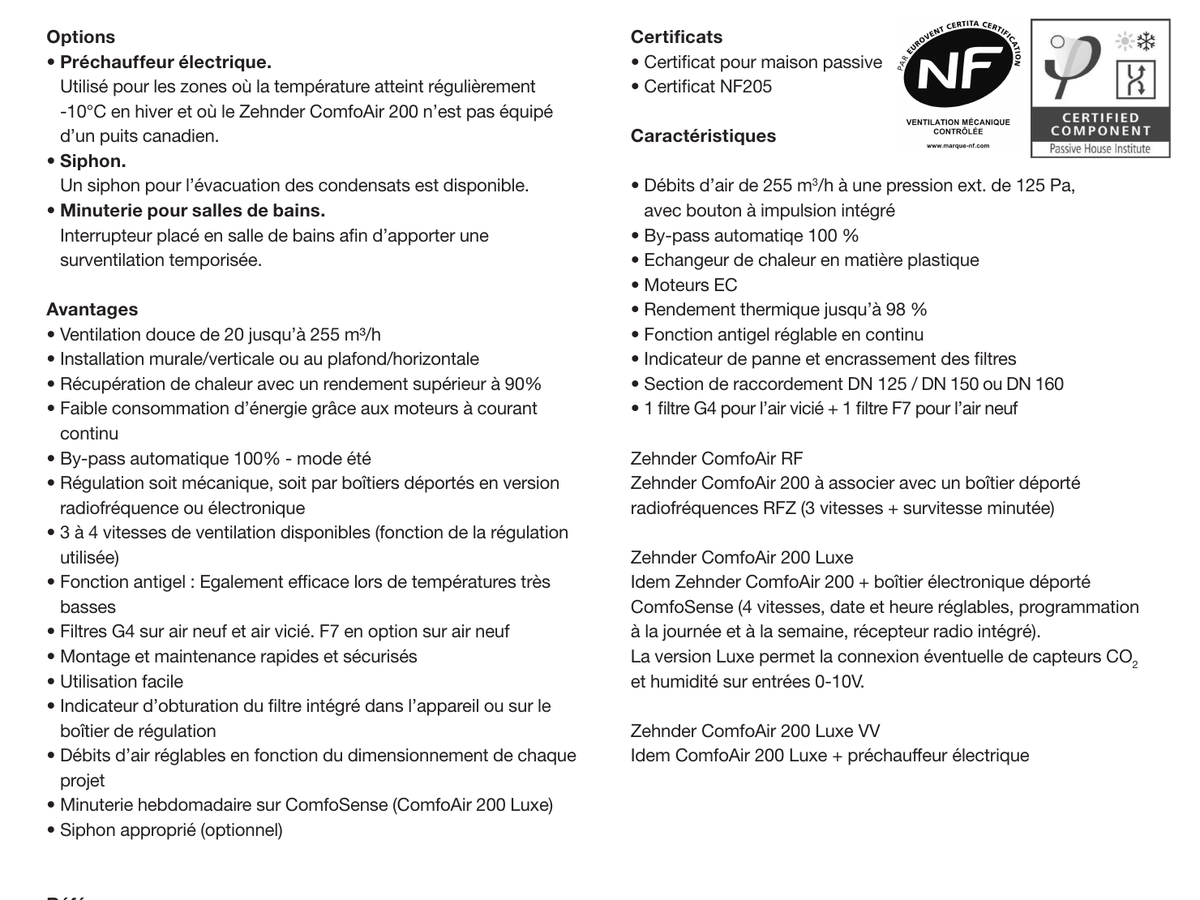

Toutes disposent du by-pass automatique 100 % à température d’enclenchement réglable, de la fonction antigel réglable en continu, de moteurs EC et d’un échangeur à contre-courant en matière plastique. Filtre F7 sur l’air neuf, G4 sur l’air vicié, changeables sans outil par la face avant.
Le réseau de distribution Zehnder
1. Le conduit primaire — ComfoPipe
Entre la centrale et la façade, l’air neuf et l’air rejeté circulent dans du conduit isolé en polyéthylène, qui évite toute condensation. Comme la ComfoAir 200 accepte le DN 125 comme le DN 160, ce pack propose les deux diamètres : ComfoPipe Compact D 125/155 et D 160/190, chacun avec son coude à 45° et son manchon, plus la gamme ComfoPipe Plus DN 160/246 plus fortement isolée pour les longs parcours en volume non chauffé.
2. La répartition — caissons ComfoWell
Les caissons ComfoWell se posent en modules empilés, un pour le soufflage, un pour l’extraction, dans les cinq tailles 220 à 625 : caisson silencieux, caisson filtrant et caisson de renvoi d’angle. Le caisson se ferme par une plaque de raccordement au diamètre du primaire (DN 125 ou DN 160) et par une plaque de montage percée de 4 à 12 piquages en DN 75 ou DN 90.
3. Le réseau secondaire — ComfoTube
Du caisson aux bouches, le conduit semi-rigide ComfoTube en PEHD alimentaire se pose en DN 90 ou DN 75, par couronnes de 50 m. Paroi intérieure lisse, pas d’électricité statique, nettoyable ; chaque diamètre a son coude, son manchon, son bouchon, son joint, ses supports et ses clips ComfoFix, et le DN 90 dispose en plus d’un embranchement en Y et de la version isolée ComfoTube Therm.
4. Les terminaux
Les boîtiers ComfoCase TVA-P reçoivent le ComfoTube et présentent un piquage D 125 pour la bouche. Les bouches ComfoValve Luna existent en insufflation et en extraction.
5. Les traversées d’enveloppe
En façade, la grille combinée ComfoEdge Dupla regroupe la prise d’air et le rejet dans un seul percement, en DN 125 comme en DN 160, blanche ou inox. Des grilles inox simples et un chapeau de toiture complètent la gamme.

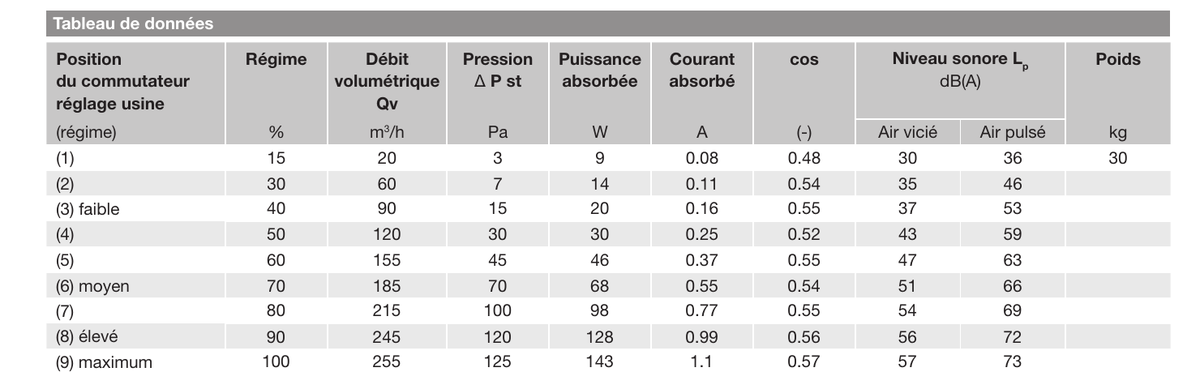

Données de performance
Raccordement électrique
La centrale s’alimente en 230 V / 50 Hz. Le courant absorbé culmine à 1,1 A au régime maximal, pour 143 W. Le disjoncteur proposé dans ce pack est donc un 1P+N 3 kA courbe C 2 A, correctement dimensionné. Installation conforme à la NF C 15-100.
Attention : la batterie de préchauffage électrique en option consomme davantage. Si vous l’ajoutez à votre composition, ou si vous choisissez une version Luxe VV qui l’intègre déjà, faites vérifier le calibre par votre électricien.
Ce que vous devez prévoir
- Un emplacement permettant l’accès à la face avant pour le changement des filtres.
- Le raccordement du siphon à l’évacuation des condensats.
- Un passage d’air entre les pièces, par détalonnage des portes ou par grille de transfert.
- Un nettoyage de l’échangeur tous les 3 à 4 ans selon le débit d’air neuf.
Une question sur le dimensionnement de votre réseau ? Contactez-nous, nous vous aiderons à composer le pack qui correspond à votre logement.
- Composition Du Kit
-
Centrale double flux Zehnder ComfoAir 200, 20 a 255 m3/h, piquages DN125, DN150 ou DN160, versions standard, RF, Luxe et Luxe VV, air souffle a gauche ou a droite (471224010, 471224015, 471224020, 471224025, 471224210, 471224215, 471224310, 471224315) Kit batterie de prechauffage electrique (471220000) Siphon a sec pour ComfoAir 180 et ComfoAir 200 (990201331) RFZ transmetteur radiofrequences mural pour ComfoAir 200 RF (655000755) Jeux de filtres de rechange G4/F7, G4 et F7 (400100013, 400100014, 400100017) Conduit primaire isole ComfoPipe Compact D125/155 : conduit, coude 45 degres, manchon (990328690, 990328691, 990328692) Conduit primaire isole ComfoPipe Compact D160/190 : conduit, coude 45 degres, manchon, raccord Flex (990328693, 990328694, 990328695, 990328765) Conduit primaire isole ComfoPipe Plus DN160/246 : conduit, coude 45 degres, manchon (990328700, 990328701, 990328702) Grilles de facade combinees ComfoEdge Dupla DN125 et DN160, blanche ou inox, prise d air gauche ou droite (990430570, 990430571, 990430572, 990430573, 990430574, 990430575, 990430576, 990430577) Grilles exterieures inox 265x245 DN125 et 280x280 DN160 (990430250, 990430584) Chapeau de toiture metal ardoise (320000121) Caissons silencieux de repartition ComfoWell CW-S 220 a 625 (990323500, 990323501, 990323502, 990323504, 990323505) Caissons filtrants ComfoWell CW-F 220 a 625 (990323550, 990323551, 990323552, 990323554, 990323555) Caissons de renvoi d angle ComfoWell CW-D 220 a 625 (990323530, 990323531, 990323532, 990323620, 990323630) Plaques de raccordement au reseau primaire DN125 et DN160 (990323510, 990323511, 990323625, 990323512, 990323627, 990323564, 990323637) Plaques de montage au reseau secondaire DN90, de 4 a 12 piquages (990323611, 990323613, 990323622, 990323615, 990323632) Plaques de montage au reseau secondaire DN75, de 4 a 12 piquages (990323610, 990323612, 990323621, 990323614, 990323631) Filtres de rechange ComfoWell F7, F9 et charbon actif (990323601, 990323602, 990323603, 990323604, 990323607, 990323608, 990323651, 990323654) Conduit semi-rigide ComfoTube DN90 : couronne 50 m, version isolee Therm, coude 90 degres, embranchement Y 45 degres, manchon, bouchon, joint, support et clips ComfoFix (990328096, 990328030, 990322153, 990328509, 990328109, 990328263, 990328363, 990327201, 990326059) Conduit semi-rigide ComfoTube DN75 : couronne 50 m, coude 90 degres, manchon, bouchon, joint, support et clips ComfoFix (990328094, 990322152, 990328107, 990328262, 990328362, 990327200, 990326057) Transition DN90 vers DN75 et sangle de fixation de conduits (990322010, 990327820) Boitiers terminaux ComfoCase TVA-P D125 : boitier hauteur 400, boitier court, plenum 2 branches, plenum coude a arrivee laterale, extension TVA-CLRF (990326146, 990326141, 990326148, 990326144, 990326137) Bouches ComfoValve Luna insufflation et extraction, S125, E125, S12 et E12 (705613126, 705613128, 705613135, 705613133) Filtre G3 pour bouche d extraction (990320032) Disjoncteur 1P+N 3 kA courbe C 2 A
