Détails
Composez votre VMC double flux Zehnder ComfoAir 180 et tout son réseau

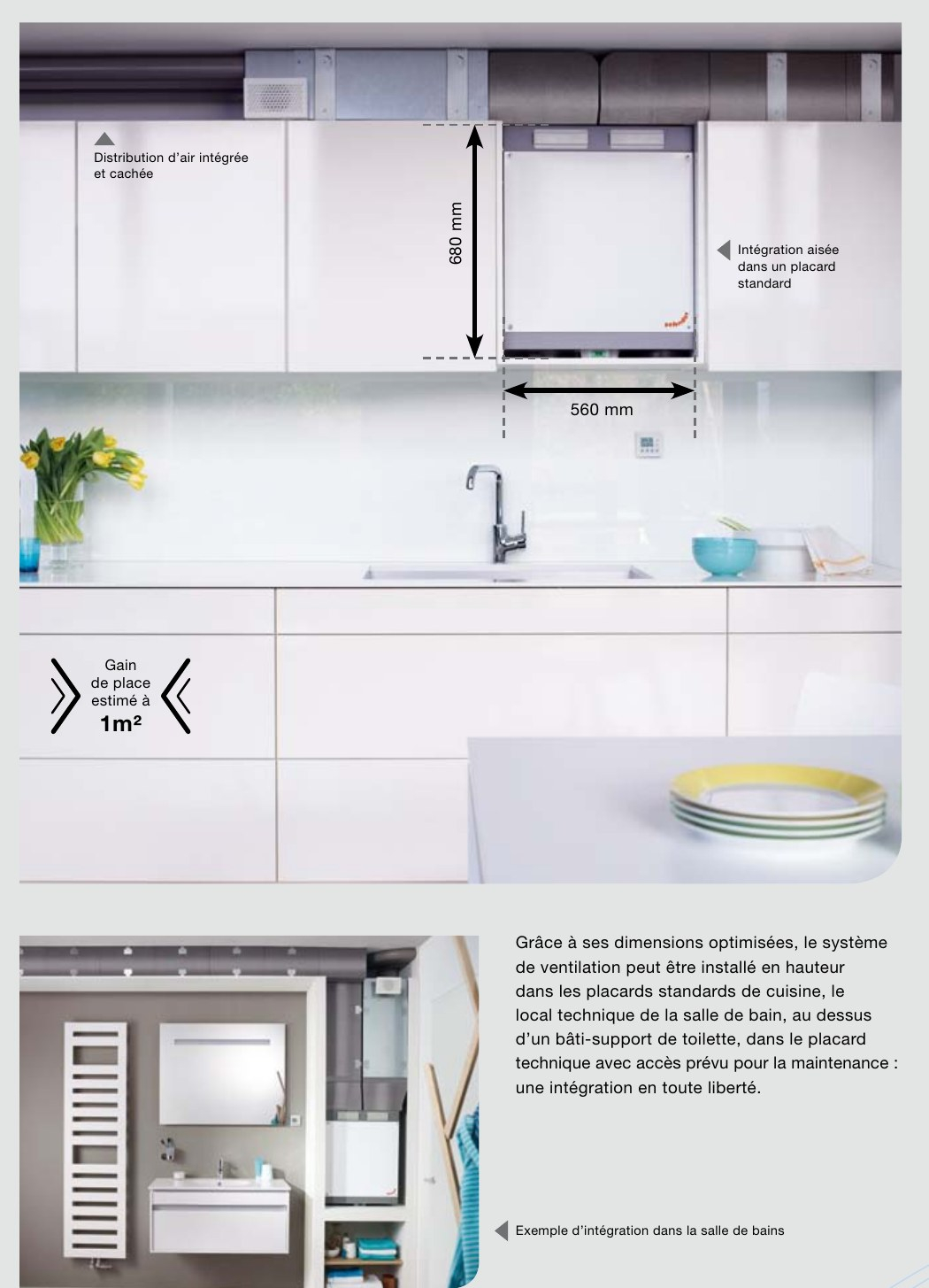

La Zehnder ComfoAir 180 est la centrale double flux la plus compacte de la gamme : 680 × 565 × 280 mm pour 22 kg. Elle s’intègre dans un placard de cuisine standard, dans une niche murale de salle de bains ou au-dessus d’un bâti-support de toilettes — un gain de place estimé à 1 m² par rapport à une installation classique.

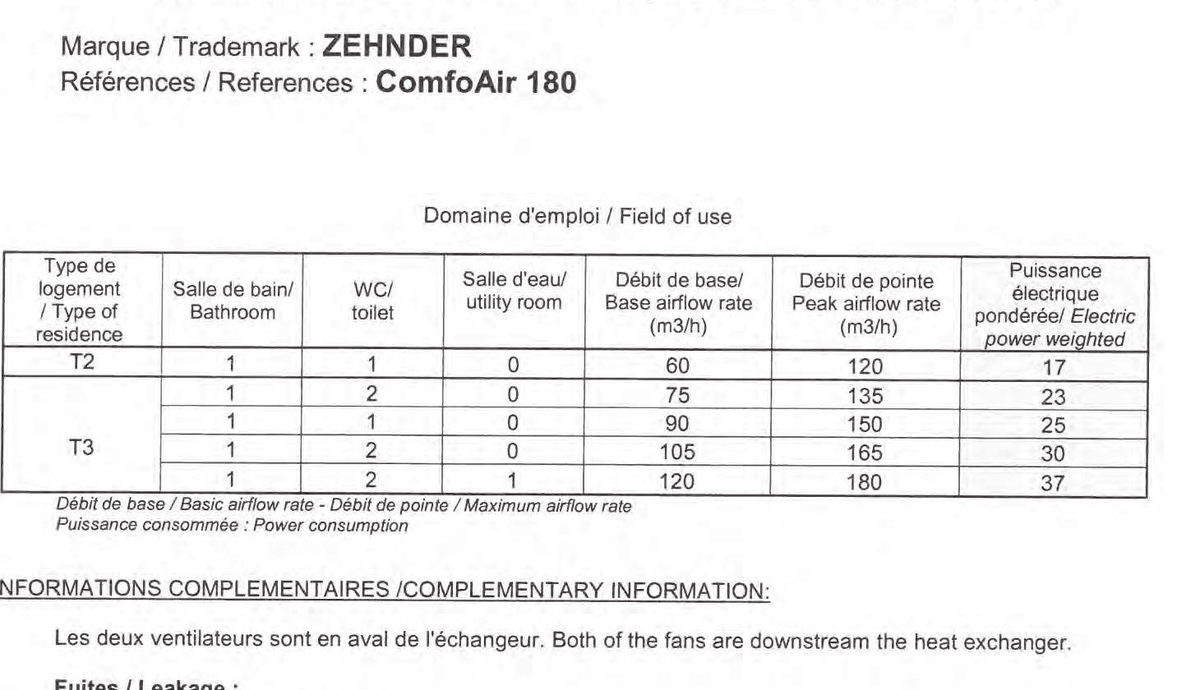

Conçue pour les applications exigeantes en logement collectif, elle délivre de 40 à 195 m³/h et son échangeur à contre-courant croisé atteint un rendement de 91 % certifié NF 205. Elle est certifiée Maison Passive pour une plage de 90 à 145 m³/h.
Ce pack vous laisse composer l’installation complète : la centrale, son siphon, ses filtres, le conduit isolé ComfoPipe, les caissons de répartition ComfoWell, le réseau semi-rigide ComfoTube, les boîtiers ComfoCase, les bouches ComfoValve Luna et les grilles de façade.

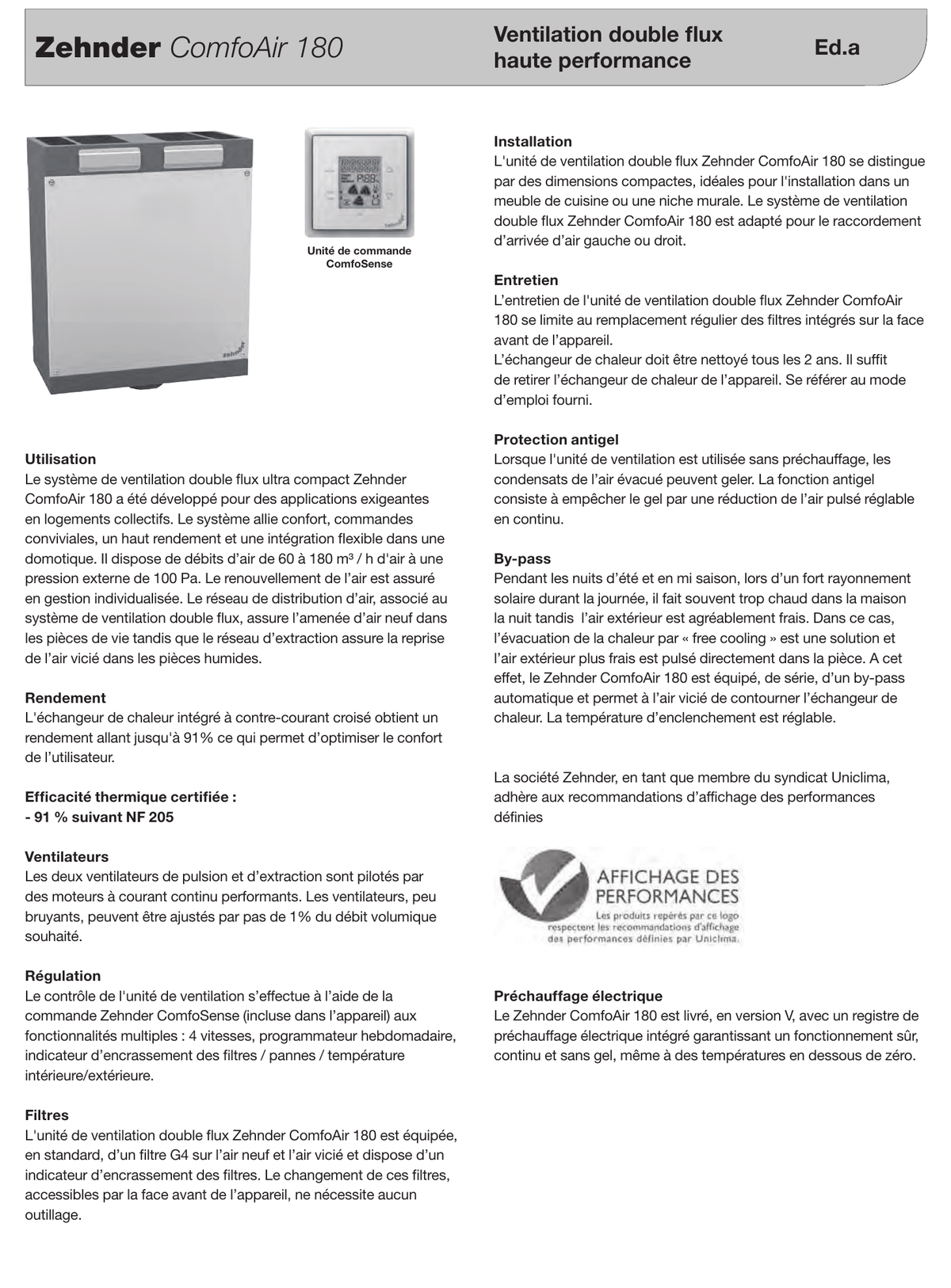

La centrale
Deux références : la ComfoAir 180 et la ComfoAir 180 avec dégivrage, cette dernière étant équipée d’un registre de préchauffage électrique intégré qui garantit un fonctionnement continu et sans gel même sous zéro. L’appareil accepte indifféremment un raccordement d’arrivée d’air à gauche ou à droite.
- Commande ComfoSense incluse : 4 vitesses, programmateur hebdomadaire, indicateur d’encrassement des filtres, report de panne, température intérieure et extérieure.
- By-pass automatique de série, à température d’enclenchement réglable, pour le free cooling des nuits d’été.
- Fonction antigel par réduction continue de l’air pulsé sur les versions sans préchauffage.
- Ventilateurs à courant continu, ajustables par pas de 1 % du débit.
- Filtre G4 sur l’air neuf et sur l’air vicié, accessibles par la face avant sans outillage.
- Nettoyage de l’échangeur tous les deux ans, par simple extraction.

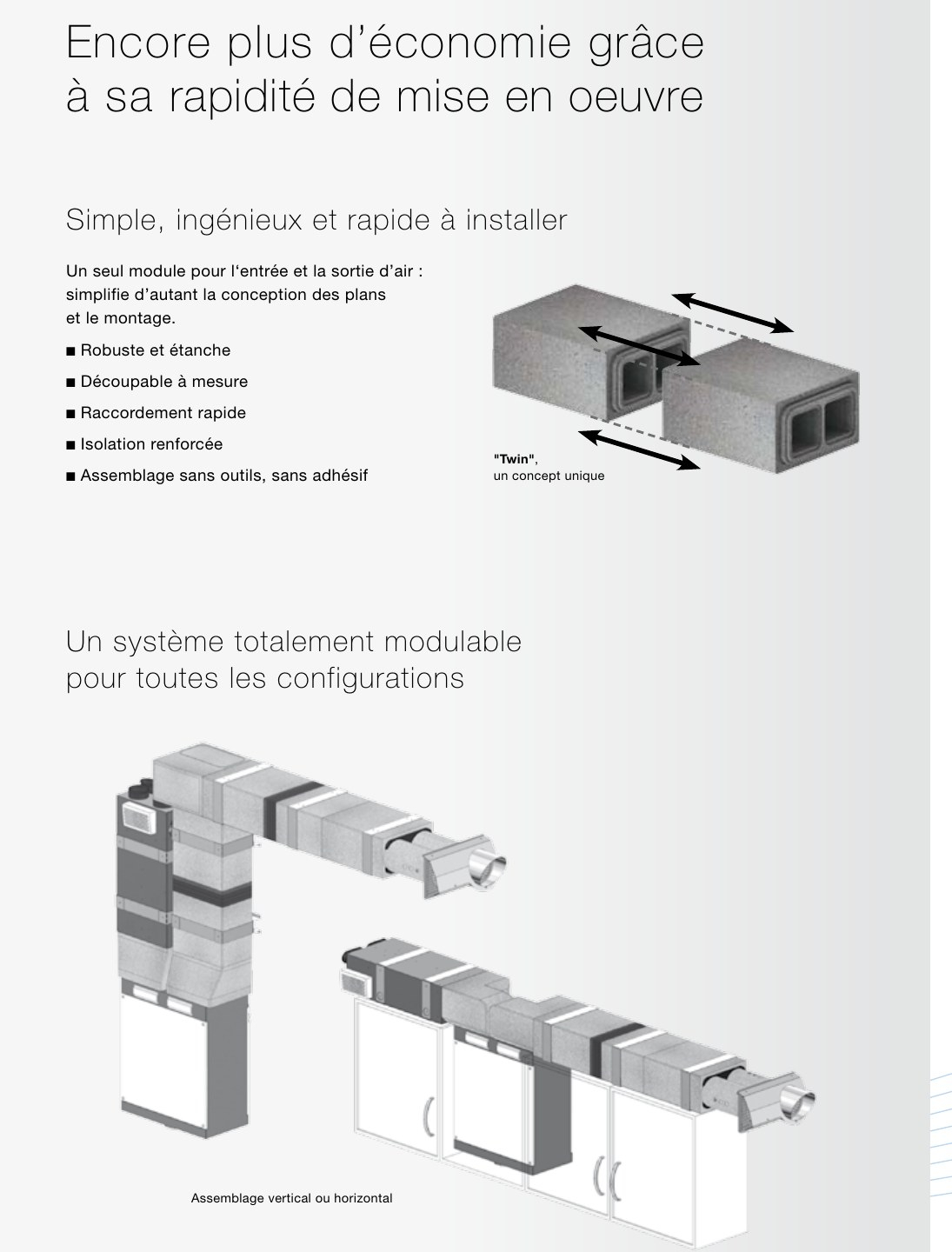

Le réseau de distribution Zehnder
1. Du caisson à la façade — ComfoPipe
Un élément de transition ComfoAir 180 / ComfoPipe raccorde la machine au conduit isolé. L’air neuf et l’air rejeté circulent ensuite dans du polyéthylène isolé qui évite toute condensation : ComfoPipe Compact D 125/155 ou D 160/190, chacun avec son coude à 45° et son manchon.
2. La répartition — caissons ComfoWell
Les caissons ComfoWell se posent en modules empilés, un pour le soufflage, un pour l’extraction, dans les cinq tailles 220 à 625 : caisson silencieux, caisson filtrant et caisson de renvoi d’angle. Le caisson se ferme par une plaque de raccordement au diamètre du primaire et par une plaque de montage percée de 4 à 12 piquages en DN 75 ou DN 90.
3. Le réseau secondaire — ComfoTube
Du caisson aux bouches, le conduit semi-rigide ComfoTube en PEHD alimentaire se pose en DN 90 ou DN 75, par couronnes de 50 m, avec ses coudes, manchons, bouchons, joints, supports et clips ComfoFix. Le DN 90 dispose en plus d’un embranchement en Y et de la version isolée ComfoTube Therm. L’étanchéité du réseau est l’un des points forts du système, en PEHD et polypropylène expansé.
4. Les terminaux
Les boîtiers ComfoCase TVA-P reçoivent le ComfoTube et présentent un piquage D 125 pour la bouche. Les bouches ComfoValve Luna existent en insufflation et en extraction.
5. Les traversées d’enveloppe
En façade, la grille combinée ComfoEdge Dupla regroupe la prise d’air et le rejet dans un seul percement, en DN 125 comme en DN 160, blanche ou inox. Des grilles inox simples et un chapeau de toiture complètent la gamme.

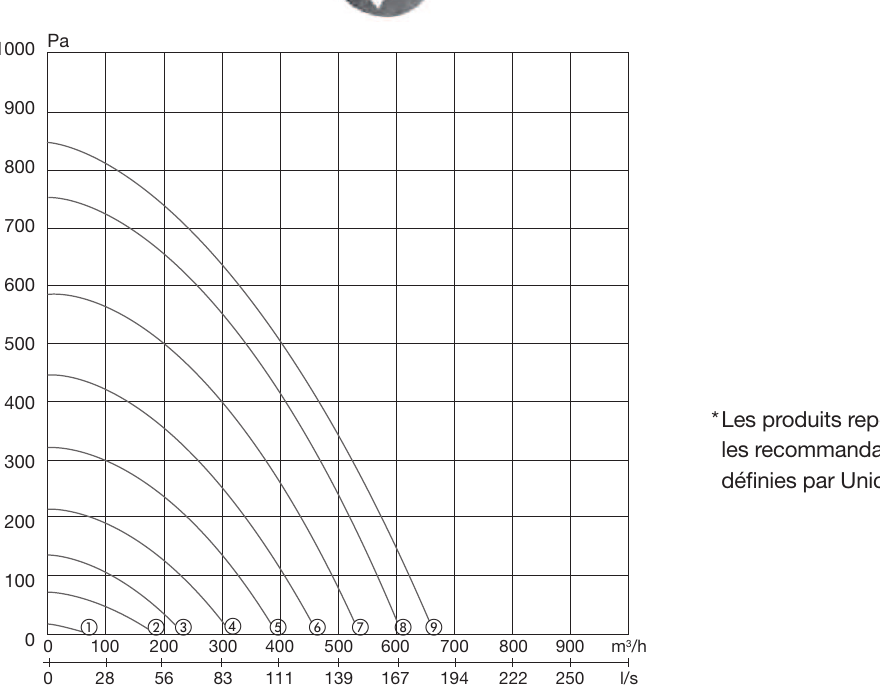

Données de performance
Raccordement électrique
La centrale s’alimente en 230 V / 50 Hz et n’appelle que 0,75 A au régime maximal, pour 85 W. Le disjoncteur proposé dans ce pack est donc un 1P+N 3 kA courbe C 2 A, correctement dimensionné pour la version standard. Installation conforme à la NF C 15-100.
Sur la version avec dégivrage, le registre de préchauffage électrique intégré consomme davantage : faites vérifier le calibre du départ par votre électricien.
Ce que vous devez prévoir
- Un placard ou une niche laissant 680 mm de hauteur et 565 mm de largeur, avec un accès en face avant pour le changement des filtres.
- Le raccordement du siphon à l’évacuation des condensats.
- Un passage d’air entre les pièces, par détalonnage des portes ou par grille de transfert.
- Le nettoyage de l’échangeur tous les deux ans.
Une question sur le dimensionnement de votre réseau ? Contactez-nous, nous vous aiderons à composer le pack qui correspond à votre logement.
- Composition Du Kit
-
Centrale double flux Zehnder ComfoAir 180, 40 a 195 m3/h, commande ComfoSense incluse, versions standard et avec degivrage (471212250, 471212255) Siphon a sec pour ComfoAir 180 et ComfoAir 200 (990201331) Jeu de filtres G4/F7 pour ComfoAir 180 (400100091) Element de transition ComfoAir 180 vers ComfoPipe (990328804) Conduit primaire isole ComfoPipe Compact D125/155 : conduit, coude 45 degres, manchon (990328690, 990328691, 990328692) Conduit primaire isole ComfoPipe Compact D160/190 : conduit, coude 45 degres, manchon (990328693, 990328694, 990328695) Grilles de facade combinees ComfoEdge Dupla DN125 et DN160, blanche ou inox, prise d air gauche ou droite (990430570, 990430571, 990430572, 990430573, 990430574, 990430575, 990430576, 990430577) Grilles exterieures inox 265x245 DN125 et 280x280 DN160 (990430250, 990430584) Chapeau de toiture metal ardoise (320000121) Caissons silencieux de repartition ComfoWell CW-S 220 a 625 (990323500, 990323501, 990323502, 990323504, 990323505) Caissons filtrants ComfoWell CW-F 220 a 625 (990323550, 990323551, 990323552, 990323554, 990323555) Caissons de renvoi d angle ComfoWell CW-D 220 a 625 (990323530, 990323531, 990323532, 990323620, 990323630) Plaques de raccordement au reseau primaire DN125, DN160 et DN200 (990323510, 990323511, 990323625, 990323512, 990323627, 990323564, 990323637, 990323629, 990323514, 990323639) Plaques de montage au reseau secondaire DN90, de 4 a 12 piquages (990323611, 990323613, 990323622, 990323615, 990323632) Plaques de montage au reseau secondaire DN75, de 4 a 12 piquages (990323610, 990323612, 990323621, 990323614, 990323631) Filtres de rechange ComfoWell F7, F9 et charbon actif (990323601, 990323602, 990323603, 990323604, 990323607, 990323608, 990323651, 990323654) Conduit semi-rigide ComfoTube DN90 : couronne 50 m, version isolee Therm, coude 90 degres, embranchement Y 45 degres, manchon, bouchon, joint, support et clips ComfoFix (990328096, 990328030, 990322153, 990328509, 990328109, 990328263, 990328363, 990327201, 990326059) Conduit semi-rigide ComfoTube DN75 : couronne 50 m, coude 90 degres, manchon, bouchon, joint, support et clips ComfoFix (990328094, 990322152, 990328107, 990328262, 990328362, 990327200, 990326057) Transition DN90 vers DN75 et sangle de fixation de conduits (990322010, 990327820) Boitiers terminaux ComfoCase TVA-P D125 : boitier hauteur 400, boitier court, plenum 2 branches, plenum coude a arrivee laterale, extension TVA-CLRF (990326146, 990326141, 990326148, 990326144, 990326137) Bouches ComfoValve Luna insufflation et extraction, S125, E125, S12 et E12 (705613126, 705613128, 705613135, 705613133) Filtre G3 pour bouche d extraction (990320032) Disjoncteur 1P+N 3 kA courbe C 2 A
- Caractéristiques
-
Informations complémentaires
Moteur basse consommation Non - Questions Produit
-
