EconoFlex - P109002160B ECONOPRIME
Plenum intermédiaire D160 10x90x2

Réf. Fabricant : P109002160B
EAN : 3664132026610
Durée de garantie : 1 an

Description produit : Caisson de répartition isolé avec un piquage en diam 160 mm, et 10 piquages pour conduits semi-rigide en diam 90 mm. Les piquages 90 peuvent s'insérer sur la face latérale ou la face supérieure du caisson. Attention, les piquages ne sont pas fournis avec, il faut les prendre en plus (voir produits complémentaires). Si moins de 10 piquages utilisés, ajouter le nombre adequat de bouchons d'obturation.

Plus de détails

Prix normal : 214,07 € TTC (Remise : 20%)

Special Price (Packagés : 90 = 10 % de remise) 171,25 € TTC

Qté :

– +

Moins cher ailleurs ?

Conditions de rétractation habituelles

Option disponible :
Départ 24/72h

Produits Complémentaires
La description
Caractéristiques
Questions Produit
Avis Vérifiés

Produits Complémentaires

Produits apparentés

Conduit semi-rigide rond D90 mm et accessoires

voir la fiche produit
Réf. Fabricant : CSFAR90

Voir
Piquage D90

Prix normal : 4,99 € TTC (Remise : 20%)

Special Price (Packagés : 90 = 10 % de remise) 4,00 € TTC

voir la fiche produit
Réf. Fabricant : 0290

– +
Bouchon caisson D90

Prix normal : 3,40 € TTC (Remise : 20%)

Special Price (Packagés : 90 = 10 % de remise) 2,72 € TTC

voir la fiche produit
Réf. Fabricant : 030990

– +
Régulateur de débit D90

Prix normal : 2,17 € TTC (Remise : 20%)

Special Price (Packagés : 90 = 10 % de remise) 1,74 € TTC

ne peut être commandé que par multiples de 10.

voir la fiche produit
Réf. Fabricant : 0790

– +
Joint d'étanchéité D90

Prix normal : 2,23 € TTC (Remise : 20%)

Special Price (Packagés : 90 = 10 % de remise) 1,79 € TTC

ne peut être commandé que par multiples de 10.

voir la fiche produit
Réf. Fabricant : 0590

– +

La description

Détails

Plenum de répartition en métal 10 piquages 90 mm / 1 piquage 160

- Pour les piquages 90 : Les piquages ne sont pas inclus. Il faut ajouter le nombre nécessaires, et ajouter les bouchons caisson pour les entrées non utilisées, donc à obturer.

- Le piquage du conduit d'air principal D160 est étanchéifié avec un joint en caoutchouc

- Fabriqué en acier avec revêtement aluzinc

- Isolation phonique à l'intérieur du caisson

- Les piquages à ajouter sont fournis avec une bague de verrouillage pour un maintien optimal du conduit

- Pour systèmes de ventilation d'alimentation ou d'extraction des espaces résidentiels.

- Ajustement du débit : Vous pouvez ajouter des régulateurs de débit, à insérer dans les piquages

Caractéristiques

Informations complémentaires

Caractéristiques

Caractéristiques aérauliques

Débit max (m3/h)	Nombre de conduits	Résistance insufflation (Pa)	Résistance extraction (Pa)
45	1	5.4	6
90	2	6.7	7.3
135	3	8.7	9.6
180	4	11.6	12.8
225	5	15.4	16.9
270	6	19.9	21.9
315	7	25.3	27.8
350	8	31.5	34.6
405	9	38.5	42.4
450	10	46.4	51

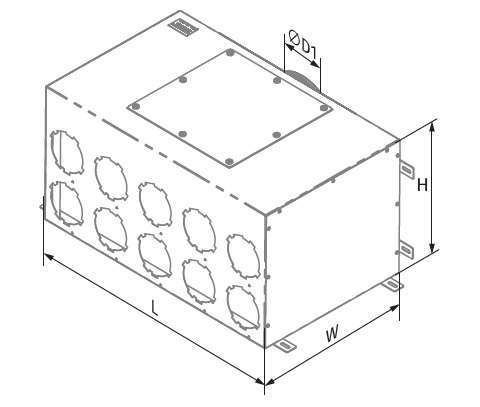

Dimensions

Dimensions en mm

Diam (d1)	Hauteur (H)	Longueur (L)	Epaisseur (W)
157	302	580	350

plenum repartition 10x90

Diamètre normé (mm)

Questions Produit

Questions sur les Produits

Quand je lis les valeurs de résistance en insufflation et en extraction, exprimées en Pa, et que je les compare aux autres modèles de la même gamme (10x75mm ou 6x90mm par exemple) je me demande s'il n'y a pas une erreur. Les valeurs indiquées me paraissent trop élevées. Est-ce qu'il n'y a pas une erreur quelque part ?
Merci

Question de: PRADEL on 30 août 2026 22:01:00

Bonjour,
Il s'agit des données du fabricant. J'ai vérifié elles sont à jour. Il existe le même caisson avec un piquage D200 mm qui permet d'améliorer significativement les pertes de charges. Il est disponible sur commande. Merci de nous contacter https://www.econology.fr/contacts si besoin.
Cordialement,

Réponse par: Admin (Admin) on 31 août 2026 22:34:00
