- La description
-
Détails
BIR - Bouches d'insufflation métalliques réglables destinées au soufflage d'air dans les logements et les locaux tertiaires.
Les bouches BIR permettent d’avoir une diff usion d’air unidirectionnelle. Ainsi, le contrôle du secteur de diffusion permet l’installation de ces bouches dans l’angle de la pièce près de la cloison sans risquer le balayage de celle-ci.
Entièrement réalisées en tôle d’acier recouverte de peinture époxy de couleur blanche.
Les bouches BIR se composent d’un cône de soufflage, d’un obturateur central mobile, d’une molette pour le réglage du débit et d’un joint à lèvres pour le maintien et l’étanchéité.
Leur plage d’utilisation est comprise entre 40 et 150 Pascals.
Montage directement sur conduit ou sur une manchette ou un manchon placo, en montage plafond.
Diamètre 100 mm
Réglage
Le réglage du débit d’insufflation s’effectue en vissant ou en dévissant la molette (1) entraînant ainsi le déplacement de l’obturateur central (2). Cette action peut être effectuée
sans retirer la bouche du piquage ou du conduit. - Caractéristiques
-
Informations complémentaires

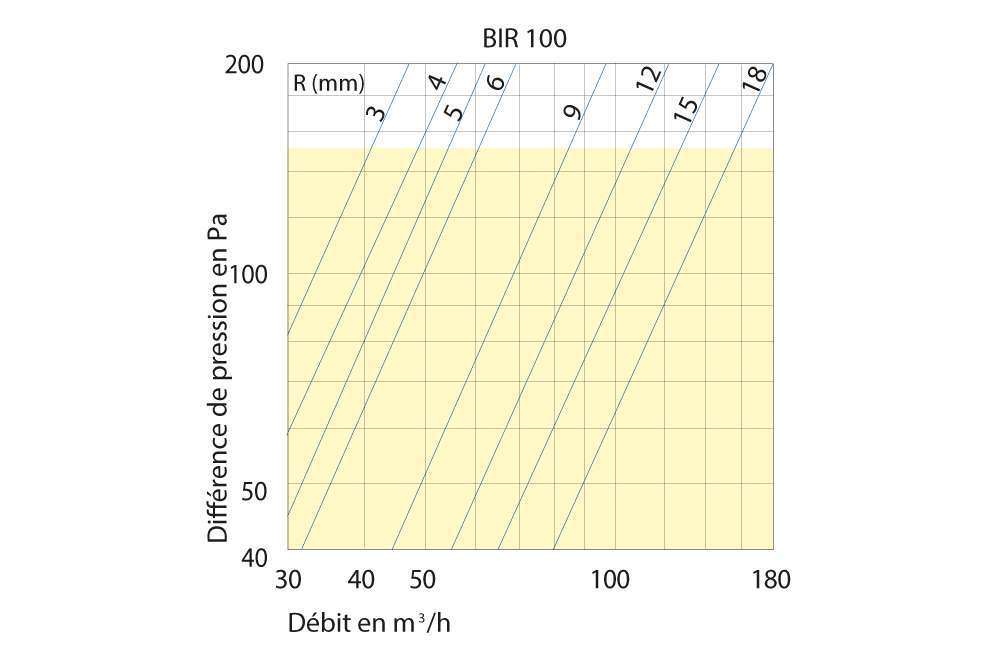

Performances / Données Courbes débit- pression - Les chiffres du haut indiquent la cote de réglage R en mm (voir le schémas du réglage).
Dimensions Diamètre normé (mm) Non - Questions Produit
-
