ISOLA HY RA + CFA ANJOS
Kit entrée d’air hygroréglable acoustique

  • Réf. Fabricant : 0694
  • EAN : 3666596099544
  • Durée de garantie : 2 ans

Description produit : Entrée d'air hygroréglable acoustique ISOLA HY avec socle bombé (RA) et capuchon acoustique (CFA). Débit variable de 5 à 45 m3/h. Utilisée pour une installation de VMC de type hygro B. Associée aux bouches d’extraction hygroréglables ou temporisées du système.

Prix normal : 67,20 € TTC (Remise : 10%)

Special Price (Packagés : 90 = 10 % de remise) 60,48 € TTC

+
OU
Option disponible :

Départ 24/72h

Livraison offerte à partir de 250€
Produits Complémentaires
La description

Détails

Composé de l’entrée d'air hygroréglable acoustique, de la rallonge acoustique (RA) ainsi que du capuchon de façade acoustique (CFA) l’ISOLA HY RA + CFA assure un débit de 5 à 45 m3/h en fonction du taux d'humidité dans la pièce sous une différence de pression de 20 Pa. Elle est réalisée en polystyrène et en ABS blanc.


Elle s’installe à l’intérieur dans les pièces principales comme les séjours et les chambres destinée à l’amenée d’air neuf. Elle est associée aux bouches d’extraction hygroréglables.


Elle est utilisé dans pour une installation de VMC de type hygro B (avis techniques « VMC hygroréglable ALIZÉ 2018 pour logements collectifs» et «VMC hygroréglable ALIZÉ 2018 pour logements individuels»).


L’entrée d’air ISOLA HY RA + CFA  peut être utilisée dans des logements collectifs comme individuels notamment grâce à son isolement acoustique Dn,e,w (Ctr) de 42 dB. Répond à un classement de façade de 30 dB, classe ESA 5 (ISOLA HY RA) et répond aussi donc aux exigences de la nouvelles réglementation acoustique NRA.


Le capuchon acoustique (CFA) permet d’améliorer l’isolement acoustique.


Finition RAL9016 (blanc), elle existe en plusieurs finitions


nuancier couleur isola hy anjos


Mise en œuvre :


Le socle ou la rallonge de l’entrée d’air sont installés coté intérieur et sont fixés par 3 vis. l’entrée d’air vient s’emboîter sur le socle. Pour un montage sur une menuiserie bombée, il existe un socle bombé qui se pose entre l’entrée d’air et la menuiserie.


Côté extérieur, le capuchon de façade (CE2A) est remplacé par le capuchon acoustique (CFA) qui est également centré sur l’entaille est fixé par 3 vis. Il se monte exclusivement sur des surfaces abritées des intempéries.


Les composants doivent rester facilement accessibles pour entretien.


schemas isola hy ra cfa

Composition Du Kit

L’entrée d’air hygroréglable acoustique ISOLA HY RA + CFA se compose :


-          De l’entrée d’air ISOLA HY


-          De la rallonge acoustique (RA)


-          Du capuchon de façade acoustique (CFA)

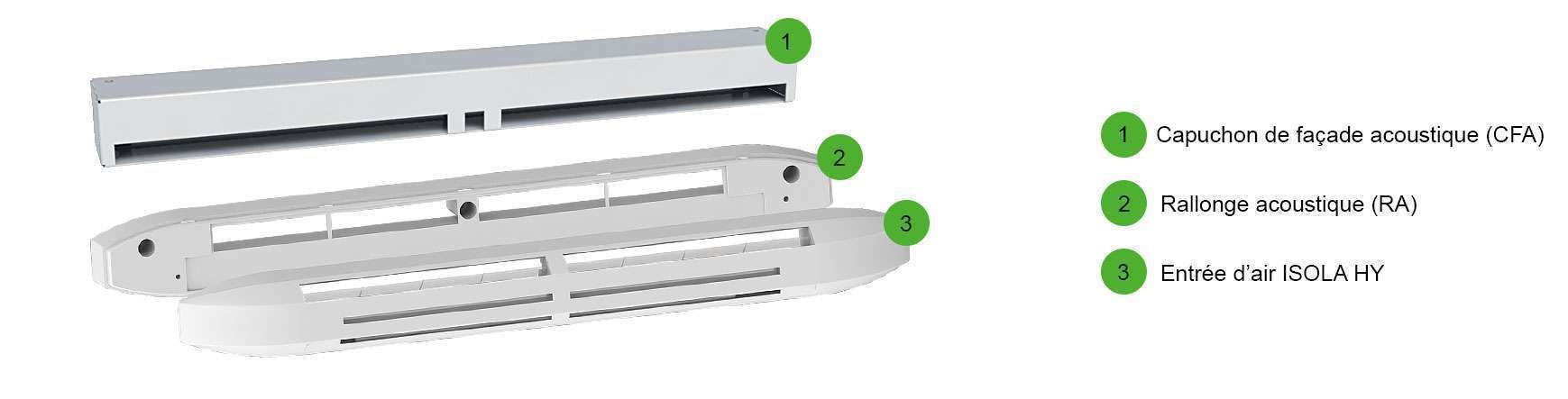

vue eclate isola hy ra cfa

Caractéristiques

Informations complémentaires

Caractéristiques

Débit d’air : 5-45 m3/h


Isolement acoustique Dn,e,w (Ctr) : 42 dB

Performances / Données

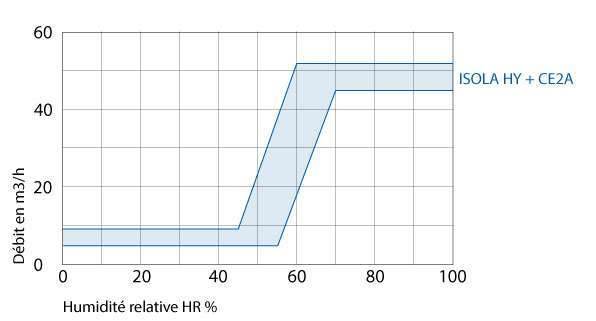

Courbe aéraulique : (en fonction du taux d’humidité de l’air intérieur et pour une différence de pression de 20 Pa.)


courbe aéraulique isola ce2a anjos

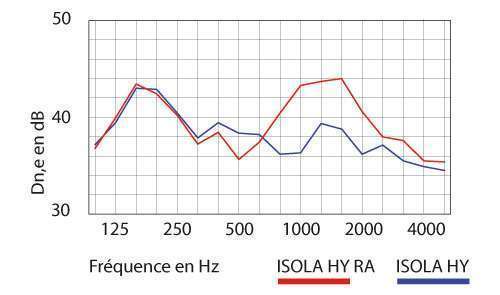

Courbe acoustique :


courbe acoustique isola hy anjos

Dimensions

Entaille :


mortaise isola hy ra anjos

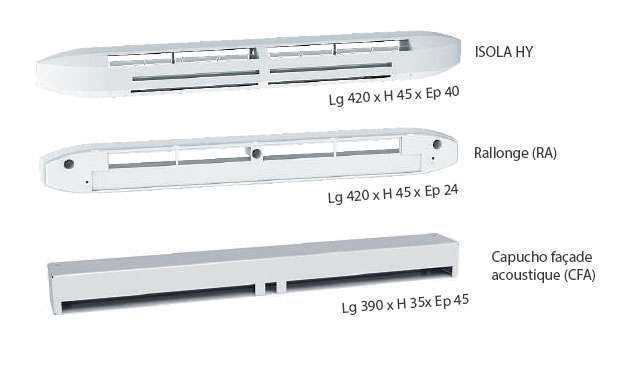

Dimensions :


dimensions isola hy ra cfa

Diamètre normé (mm) Non
