Détails

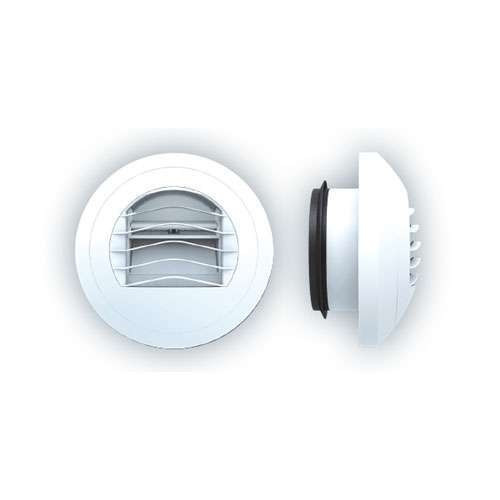

Ces bouches sont destinées pour équiper les installations de VMC pour des d’habitation et locaux tertiaires. La gamme de bouches d'extraction autoréglables cuisine ALIZE AUTO TEMPO s'associe aux bouches d'extraction ALIZE AUTO simple débit pour les sanitaires
Les bouches d'extraction autoréglable ALIZE AUTO TEMPO double débits assurent un débit d'extraction de 45 m3/h et un débit complémentaire de 105 m3/h (30min) dont l'ouverture et la fermeture sont commandées électriquement par l'usager via une impulsion sur le bouton poussoir.
La bouche est alimenté en 230V par un câble 2 fils (2 x 1,5 mm²) à encastrer et débouchant à l’arrière de la platine support. L'ouverture de la bouche au débit maximum d'extraction (30 min) se fait par le contact de l'impulsion sur le bouton poussoir.
La bouche est alimentée en permanence par l’intermédiaire d’un contact normalement fermé. Une impulsion sur celui-ci crée une coupure d’alimentation qui enclenche l’ouverture de la bouche au débit maximum d’extraction. Délai d’ouverture environ 40 secondes.
Grille amovible déclinable en plusieurs couleurs : blanc, rouge, vert, bleu, jaune et gris clair (voir produits complémentaires)
Bouche livrée avec manchette à joint.
Mise en oeuvre :
Le montage peut s'effectuer en position murale ou plafond. Il est conseillé de visser la platine support de la bouche sur le mur ou le plafond en utilisant les 3 trous prévus sur la platine.
En position murale :
Le montage se fait par emboîtement sur une manchette diamètre 125 mm préalablement sur le conduit. Le joint à lèvre assure le maintien et l'étanchéité.
En plafond :
La mise en oeuvre peut être réalisée en utilisant un manchon placo 3 griffes ou un manchon de traversée de dalle Ø 125 mm, ou, pour les bouches sanitaires Ø 125/80 mm
Montage avec manchon placo : Percer le plafond au diamètre nominal plus environ 5 mm. Montage en effectuant une rotation dans le sens inverse des aiguilles d’une montre. Le verrouillage s’effectue par rotation dans le sens des aiguilles d’une montre. Côté conduit, un joint permet d’assurer le maintien et l’étanchéité de la gaine. Emboîter la bouche dans le manchon placo.
Montage avec manchon de traversée de dalle : La bouche s’emboîte directement dans le manchon. Côté conduit, un joint permet d’assurer le maintien et l’étanchéité de la gaine.
- Caractéristiques
-
Informations complémentaires
Matériaux / Construction Performances / Données Dimensions Diamètre normé (mm) 125 - Questions Produit
-
