Détails
Ces bouches sont destinées pour équiper les installations de VMC pour des d’habitation et locaux tertiaires.

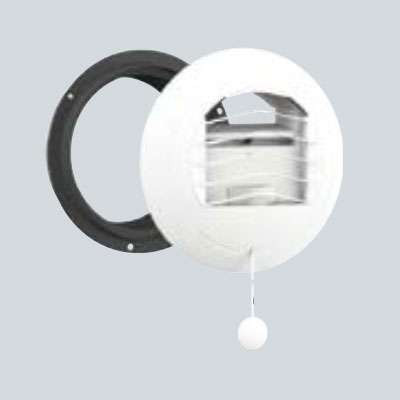

Les bouches d'extraction autoréglable ALIZE AUTO double débits assurent un débit d'extraction de 30 m3/h et un débit de 90 m3/h dont l'ouverture et la fermeture sont commandées par l'usager via un cordon.
Elles sont destinées à être installer en cuisine.
Dans le cas d'un montage plafond, il est nécessaire de mettre une pièce de renvoi d'angle qui permet de guider le cordon.
Bouche livrée avec manchette à joint D125 mm.
Mise en oeuvre :
Le montage peut s'effectuer en position murale ou plafond
En position murale :
Le montage se fait par emboîtement sur une manchette diamètre 125 mm préalablement sur le conduit. Le joint à lèvre assure le maintien et l'étanchéité.
En plafond :
La mise en oeuvre peut être réalisée en utilisant un manchon placo 3 griffes ou un manchon de traversée de dalle Ø 125 mm, ou, pour les bouches sanitaires Ø 125/80 mm
Montage avec manchon placo : Percer le plafond au diamètre nominal plus environ 5 mm. Montage en effectuant une rotation dans le sens inverse des aiguilles d’une montre. Le verrouillage s’effectue par rotation dans le sens des aiguilles d’une montre. Côté conduit, un joint permet d’assurer le maintien et l’étanchéité de la gaine. Emboîter la bouche dans le manchon placo.
Montage avec manchon de traversée de dalle : La bouche s’emboîte directement dans le manchon. Côté conduit, un joint permet d’assurer le maintien et l’étanchéité de la gaine.
- Caractéristiques
-
Informations complémentaires
Performances / Données Dimensions Diamètre normé (mm) 125 - Questions Produit
-
