Kit Puits Provençal

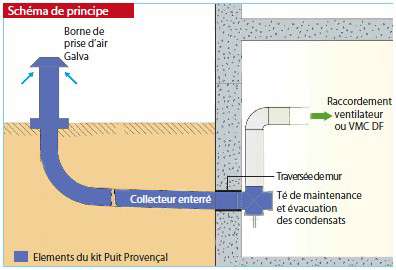

Prise d’air en tôle galvanisé. Chapeau monté sur charnières pour l’accès au filtre, maintien en position fermée magnétique. Grillage filtre de type G4. Peinture possible.

Collecteur flexible coextrudé en polyéthylène de qualité alimentaire,ø ext. 200 mm. Annelé à l’extérieur et lisse à l’intérieur. 100% sans dégagement de solvant.

Traversée de mur en polypropylène, revêtement extérieur granuleux; ø int. 200 mm.

Croix de maintenance en ø 200 mm. Sortie vers la VMC ou le ventillateur en ø 160 mm.

Afin d’obtenir un bon rendement thermique, le collecteur doit être enterré à une profondeur minimumde 1,2 m.

A cette profondeur la température du sous-sol reste à peu près constante toute l’année (env. 8 à12 °C). Pour bénéficier d’une température de sous-sol plus importante et gagner en constance, il faut enfouir le collecteur plus profondément.

Lors de l’enfouissement, respecter une pente pour l’évacuation des condensats d’au moins 2%.

Pour favoriser l’échange thermique,la vitesse de passage de l’air dans le tube ne doit pas dépasser 2,5 m/s. Respecter une distance min. de 0,80 m entre les collecteurs si le réseau est divisé en tronçons parallèles.

Afin de réduire les pertes de charges, il est recommandé d’avoir un rayon de courbure d’au moins 1 m.

Le collecteur doit reposer sur un lit de sable stabilisé et être recouvert de 20-30 cm de sable 0-4mm compacté. La tranchée doit être remblayée de préférence avec de la terre. La longueur totale du collecteur doit être minimum 40 mètres.
