Gaine Souple Isolée

Les gaines souple isolées en PVC permettent de conserver la température de l'air, et limitent voire annulent les condensats pouvant se former dans les conduits.

Lorsque de l'air chaud est en contact avec une surface froide, cela génère de la condensation. C'est ce phénomène que les conduits isolés permettent d'éviter. L'air des comble est normalement plus froid que l'air ambiant intérieur. De fait des condensats se forment dans le cas de gaines non isolées. Cela engendre à terme des poches d'eau qui représentes des foyers à bactéries. Même dans le cas d'un réseau d'extraction, qui rejette l'air vers l'extérieur, cela peut être un problème.
Les gaines isolées permettent à la surface intérieure du conduit de rester à la même température que l'air, et donc de ne pas condenser.

L'isolation des conduit PVC est généralement en laine de verre, avec une épaisseur de 25 ou 50 mm. L'isolation de 50 est recommandée, surtout dans les régions froides. La laine de verre est entourée à l'intérieur et à l'extérieur d'un film PVC, alu, ou bien d'un alliage des 2.

A savoir qu'en construction neuve, les gaines isolées sont maintenant obligatoires en dehors du volume chauffé. (DTU 68.3)

Au niveau acoustique, les gaines isolées en laine de verre sont bien plus efficaces. Elles permettent l'absorption des bruits du moteur qui se propagent dans le réseau, ainsi que les bruits de frottement de l'air.

Les différentes gammes de gaines sont les suivantes :

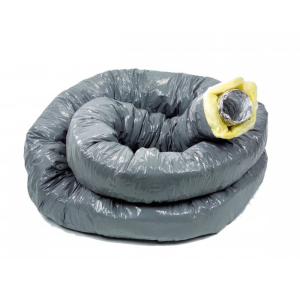

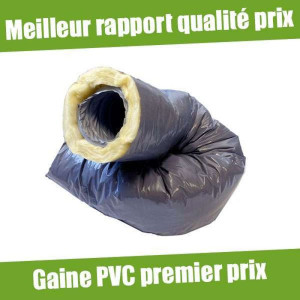

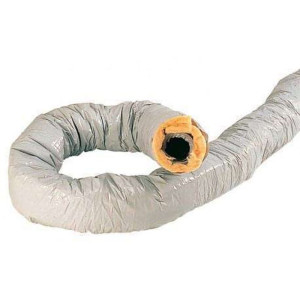

- Les gaines PVC isolé standard : Elle peuvent être de 25 ou 50 mm d'épaisseur, et d'une longueur de 6m. Intérieur en PVC
- Gaines PVC isolées intérieur alu : l'intérieur alu est beaucoup plus safe concernant le dégagement de particules. Il est à privilégier pour l'insufflation. Il offre aussi plus de résistance que le PVC.
- Conduit PVC semi-rigide antibactérien : C'est une spécificité du fabricant Renson. Il s'agît d'une gaine semi-rigide avec un traitement anti-bactérien. L'isolation est de 4 mm. Ce conduit est donc adapté aux volumes chauffés. Il offre une bonne alternative au conduits semi-rigides en PE.

Le diamètre des conduits :
Les gaines PVC isolées ont des diamètres standards : 80, 125, 150, 160, 200. Les diamètres supérieurs concernent plutôt les bâtiments non résidentiels.

Par convention, le diamètre 80 mm concerne les pièces sanitaires et techniques. SDB, WC, buanderie... Le diamètre 125 mm est réservé à la cuisine. Le 160 mm est dédié au rejet de l'air vers l'extérieur. Les VMC ont des piquages de raccordement des gaines qui suivent ce standard.
NB : Jusqu'en 2013, le diamètre du rejet était de 125 mm. Les VMC vendues aujourd'hui ont un piquage en 160 mm pour le rejet. En cas de changement de VMC, vous pouvez donc ajouter un raccord galva 160/125 mm.

Rappel des débits réglementaires pour la ventilation des logements résidentiels (arrêté du 24 mars 1982 relatif à l'aération des logements) :

Mise en oeuvre :

- Pertes de charges : Pour un réseau le plus efficace possible, il faut le dimensionner de façon à ce qu'il y ait le moins de longueur de gaine et le moins de coudes possible.

- Tenue et étanchéité : Pour une bonne fixation au piquage de la VMC, il est conseillé d'ajouter un collier de serrage et du scotch dédié. Certains fabricants proposent des accessoires breuvetés pour la fixation de la gaine. (clips adaptés au piquages de la VMC)

- Raccorder deux gaines entre elles : il faut un manchon raccord mâle-mâle.
